Atag ODM 11 | buitenunit mono-fase onderdelen

Kurz gesagt

Instalpunt levert 29 originele onderdelen voor de Atag ODM 11 | buitenunit mono-fase, o.a. temperatuurvoelers en NTC-sensoren, flowsensoren en stromingsschakelaars, pompen. Bestel direct of haal af in Alblasserdam.

29Ersatzteile
11Auf Lager
€2,89Vanaf
12Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Atag ODM 11 | Außeneinheit einphasig (warmtepomp)? Hieronder staan alle 29 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Snel naar het juiste onderdeel voor de Atag ODM 11 | buitenunit mono-fase

Onderdeel	Vanaf	Lieferung
Flowsensor Atag Strömungsschalter 65119093	€292,04	Op voorraad, morgen in huis
Temperatuurvoeler Atag Tauchfühler Plattenwärmetauscher	€56,01	Op voorraad, morgen in huis
Pomp Atag circulatiepomp	€453,33	Op voorraad, morgen in huis

Prijzen inclusief btw, rechtstreeks uit de kassa. Hieronder de complete onderdelenlijst van dit model.

Installateur oder selbstständiger Monteur? Erstellen Sie kostenlos ein Geschäftskonto: Preise zzgl. MwSt. und Rechnungen auf Ihren Firmennamen.

Temperaturfühler und NTC-Sensoren 1
Durchflusssensoren und Strömungsschalter 1
Pumpen 1
Steuerplatinen und Steuerung 4
Expansionsventile 1
Displays und Bedienung 1
Klappen und Ventile 2
Motoren 1
Elektrische Bauteile 5
Kabel und Kabelbäume 4
Verkleidung und Paneele 2
Befestigungsmaterial 2
Overige onderdelen 4

Temperatuurvoelers en NTC-sensoren voor de Atag ODM 11 | buitenunit mono-fase (1) alle Atag temperatuurvoelers en NTC-sensoren →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Tauchfühler Plattenwärmetauscher	8139408 fabr.nr. 65153396	€56,01	Auf Lager	Bekijk & bestel

Flowsensoren en stromingsschakelaars voor de Atag ODM 11 | buitenunit mono-fase (1)

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Strömungsschalter 65119093	8135682 fabr.nr. 65119093	€292,04	Auf Lager	Bekijk & bestel

Pompen voor de Atag ODM 11 | buitenunit mono-fase (1) alle Atag pompen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag circulatiepomp	8131848 fabr.nr. 65153435	€453,33	Auf Lager	Bekijk & bestel

Printplaten en besturing voor de Atag ODM 11 | buitenunit mono-fase (4) alle Atag printplaten en besturing →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Leiterplatte TDM	8130045 fabr.nr. 65121084-01	€165,17	Auf Lager	Bekijk & bestel
Atag Filterplatine 65153702 65153702	8139454 fabr.nr. 65153702	€149,44	Bestellartikel	Bekijk & bestel
Atag Steuerplatine 65153703 65153703	8139475 fabr.nr. 65153703	€287,12	Bestellartikel	Bekijk & bestel
Atag Leiterplatte elektr. Regler 11 65117862	8139491 fabr.nr. 65117862	€1.403,36	Bestellartikel	Bekijk & bestel

Expansieventielen voor de Atag ODM 11 | buitenunit mono-fase (1)

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Spule Expansionsventil ODM	8130027 fabr.nr. 65153035	€34,37	Auf Lager	Bekijk & bestel

Displays en bediening voor de Atag ODM 11 | buitenunit mono-fase (1) alle Atag displays en bediening →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Frontgitter	8139401 fabr.nr. 65153073	€60,93	Bestellartikel	Bekijk & bestel

Kleppen en ventielen voor de Atag ODM 11 | buitenunit mono-fase (2) alle Atag kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Sicherheitsventil 3 bar	8131839 fabr.nr. 61312668	€38,31	Auf Lager	Bekijk & bestel
Atag Entlüfter mit O-Ring	8139380 fabr.nr. 65117054	€42,24	Auf Lager	Bekijk & bestel

Motoren voor de Atag ODM 11 | buitenunit mono-fase (1)

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Ventilatormotor 65153052 65153052	8139467 fabr.nr. 65153052	€221,23	Bestellartikel	Bekijk & bestel

Elektrische onderdelen voor de Atag ODM 11 | buitenunit mono-fase (5) alle Atag elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Anschlussblock 3-polig 65153704	8139308 fabr.nr. 65153704	€9,79	Bestellartikel	Bekijk & bestel
Atag Anschlussblock 2-polig 65153705	8139310 fabr.nr. 65153705	€10,77	Bestellartikel	Bekijk & bestel
Atag Anschlussblock 7-polig 65153096	8139387 fabr.nr. 65153096	€55,03	Bestellartikel	Bekijk & bestel
Atag Trafo R3005RJG-A 65153701 65153701	8139463 fabr.nr. 65153701	€203,53	Bestellartikel	Bekijk & bestel
Atag spoel 4-wegklep ODM	8130041 fabr.nr. 65101547	€34,37	Auf Lager	Bekijk & bestel

Kabels en kabelbomen voor de Atag ODM 11 | buitenunit mono-fase (4) alle Atag kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Kabelbaum Hochspannung Inverter bis 11/2020	8139333 fabr.nr. 65153730	€24,54	Bestellartikel	Bekijk & bestel
Atag Kabelbaum Trafo 65153732 65153732	8139356 fabr.nr. 65153732	€33,39	Bestellartikel	Bekijk & bestel
Atag Kabelbaum Verdichter 65153731	8139450 fabr.nr. 65153731	€140,59	Bestellartikel	Bekijk & bestel
Atag PWM-Kabel Pumpe 65118636	8135618 fabr.nr. 65118636	€40,27	Auf Lager	Bekijk & bestel

Beplating en panelen voor de Atag ODM 11 | buitenunit mono-fase (2) alle Atag beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Deckel oben	8139449 fabr.nr. 65153069	€131,74	Bestellartikel	Bekijk & bestel
Atag achterpaneel	8139466 fabr.nr. 65153428	€216,31	Bestellartikel	Bekijk & bestel

Bevestigingsmateriaal voor de Atag ODM 11 | buitenunit mono-fase (2) alle Atag bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Clip Durchmesser 10	8139327 fabr.nr. 65104260	€16,67	Auf Lager	Bekijk & bestel
Atag Halterung links für ENERGION ODM 9-11 / 120T-150T	8139441 fabr.nr. 65153082	€118,95	Bestellartikel	Bekijk & bestel

Overige onderdelen voor de Atag ODM 11 | buitenunit mono-fase (4)

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Gebläselaufrad 65153044 65153044	8139412 fabr.nr. 65153044	€67,81	Bestellartikel	Bekijk & bestel
Atag Klixon KSD301 ODM 7T-11T	8130029 fabr.nr. 65155470	€7,82	Auf Lager	Bekijk & bestel
Atag Paneel vorne rechts 65155940	8130666 fabr.nr. 65155940	€226,15	Bestellartikel	Bekijk & bestel
Atag Frontverkleidung 65155936	8130668 fabr.nr. 65155936	€288,11	Bestellartikel	Bekijk & bestel

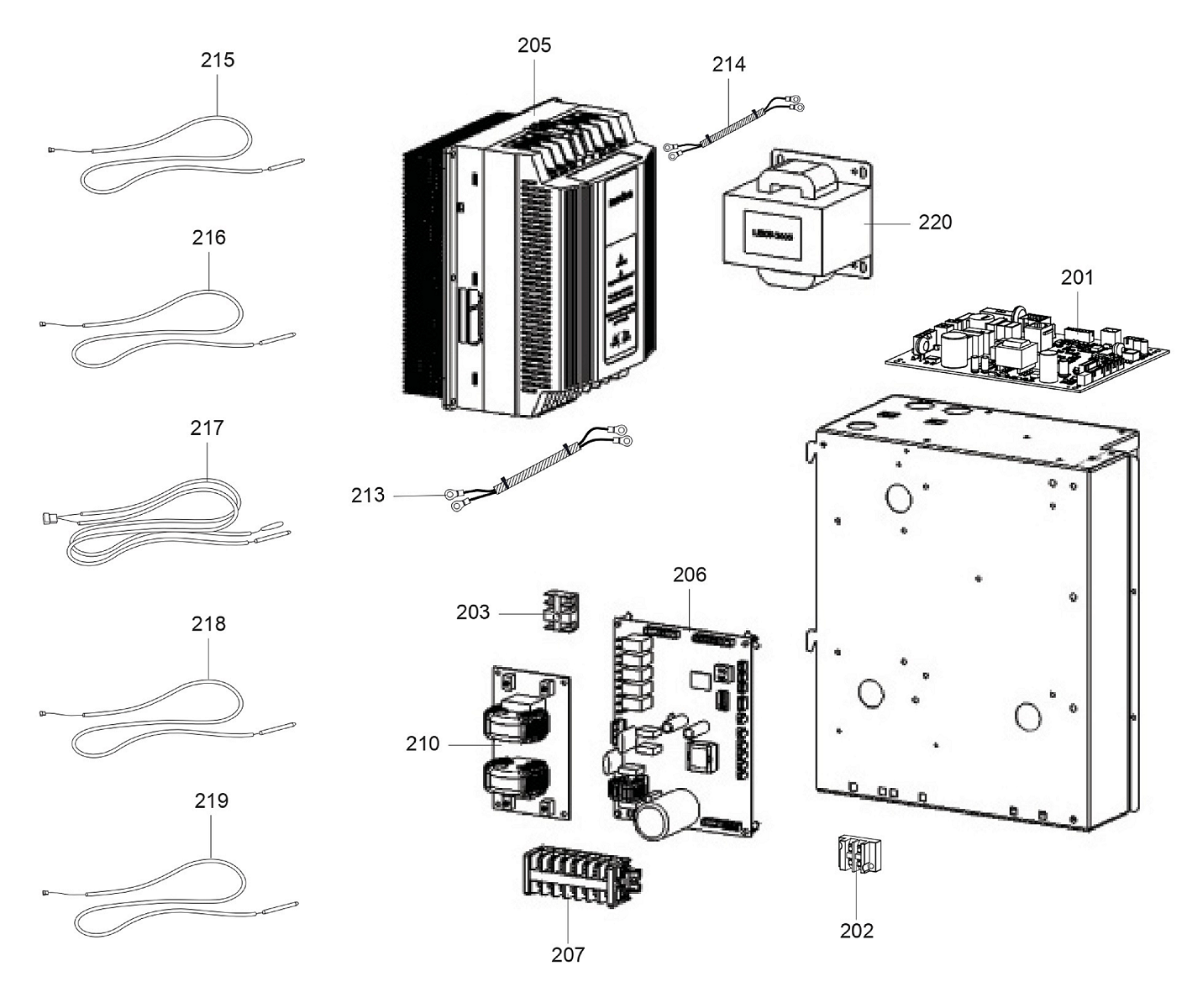

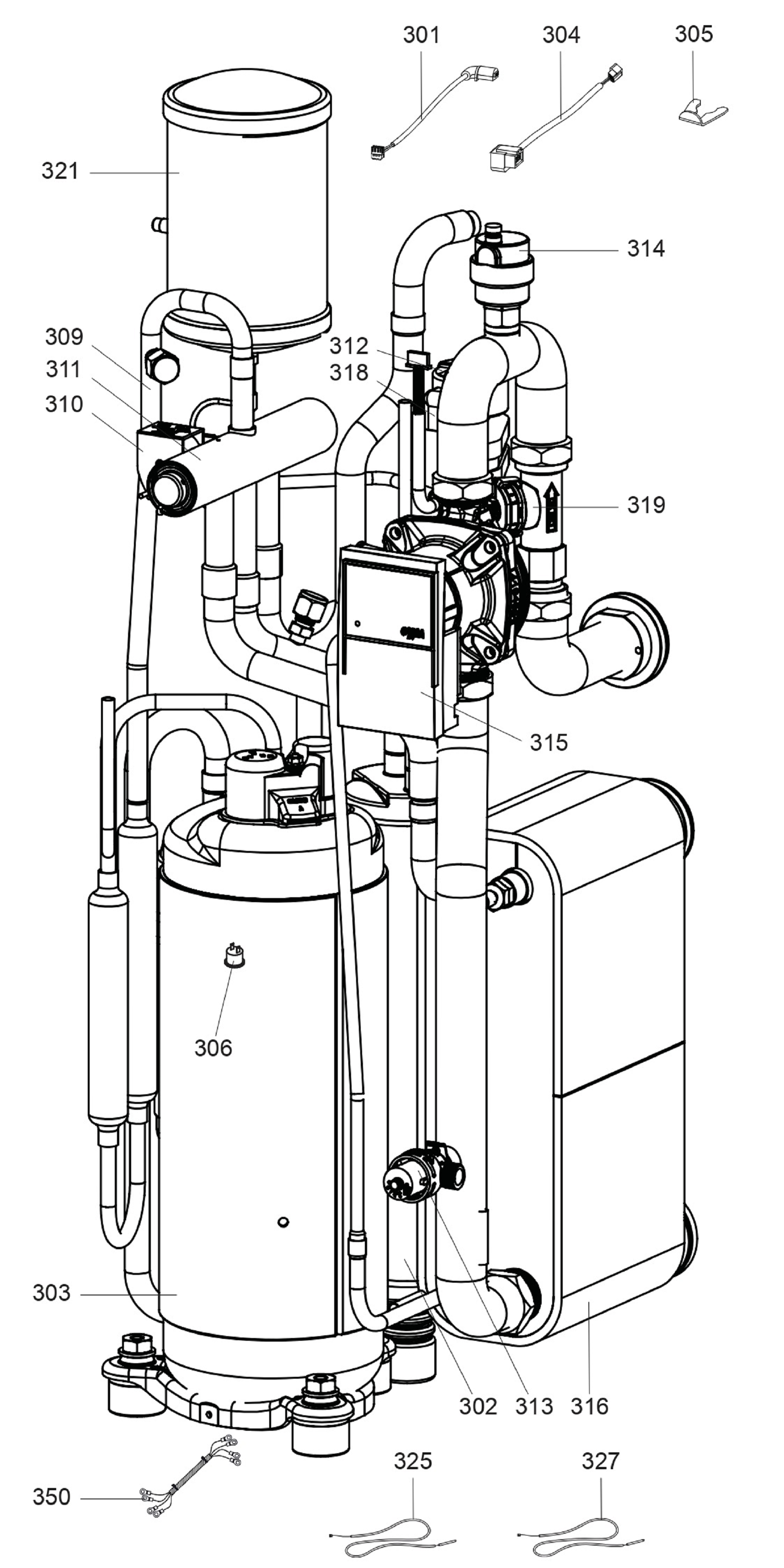

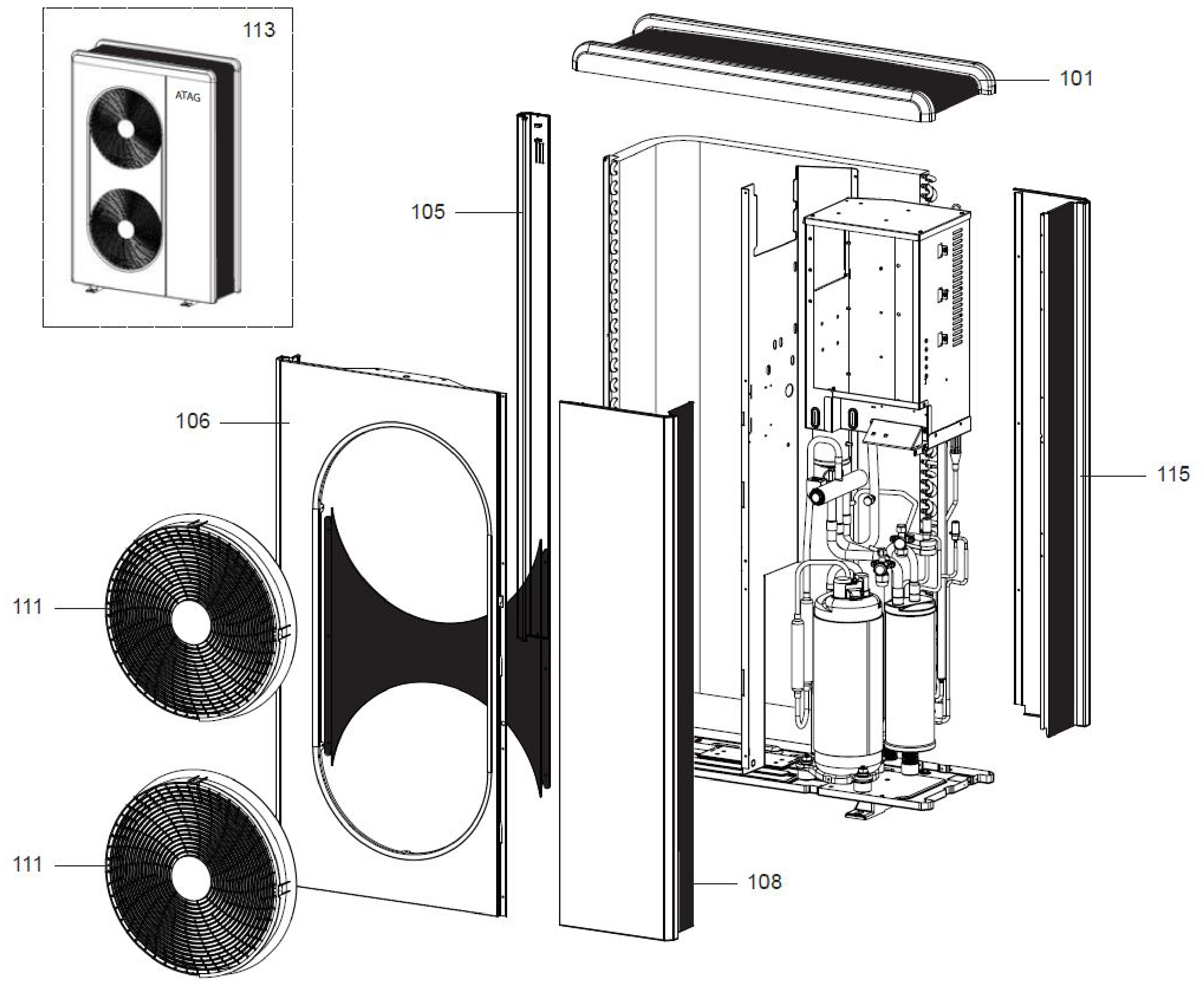

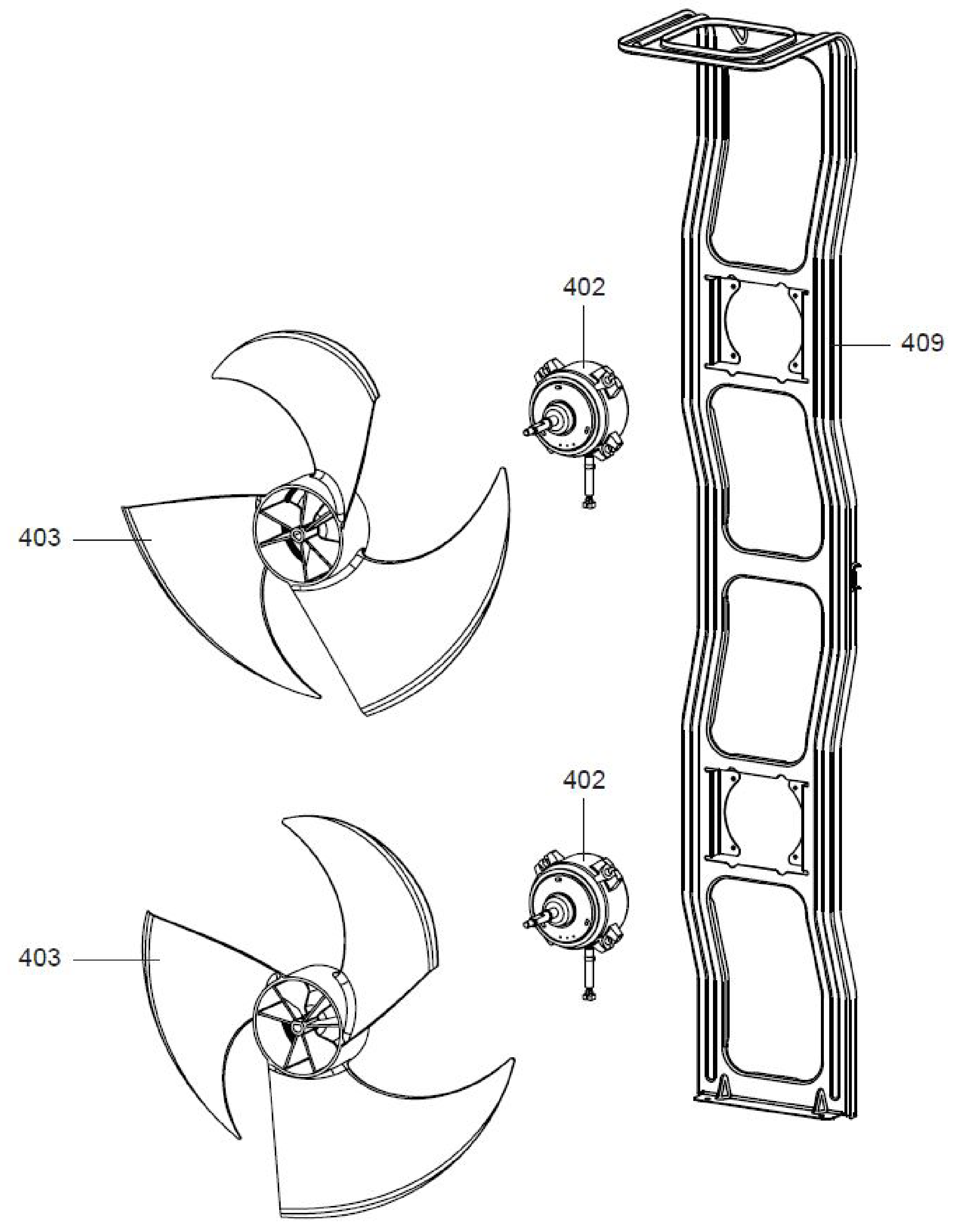

Tekeningen van de Atag ODM 11 | buitenunit mono-fase

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Atag ODM 11 | buitenunit mono-fase? Dit onderdeeltype hoort erbij

Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.

Code	Was ist los	Ersatzteiltyp
78	Wasserdrucksensor außerhalb des Bereichs oder nicht angeschlossen oder, falls der Wasserdruck in Ordnung ist: Pumpe defekt.	Pumpen
104	Kein Pumpen-Kick	Pumpen
303	PCB kaart fout	Steuerplatinen und Steuerung
918	Fehler Pumpe defekt	Pumpen
B1	Temperaturdifferenz zwischen Vorlauf und Rücklauf zu groß. Unzureichender Durchfluss oder Pumpe defekt?	Pumpen
B6	Rücklauftemperatur höher als Vorlauftemperatur. Umwälzpumpe falsch herum montiert?	Pumpen

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Atag warmtepomp-modellen

← Alle Atag onderdelen

Häufige Fragen

Welke onderdelen zijn er voor de Atag ODM 11 | buitenunit mono-fase?

In de catalogus staan 29 originele onderdelen voor de Atag ODM 11 | buitenunit mono-fase, waaronder temperatuurvoelers en NTC-sensoren, flowsensoren en stromingsschakelaars, pompen, printplaten en besturing. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een temperatuurvoeler voor de Atag ODM 11 | buitenunit mono-fase?

De temperatuurvoelers en NTC-sensoren voor dit model kosten €64,26 inclusief btw. Bekijk de tabel "Temperatuurvoelers en NTC-sensoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Atag ODM 11 | buitenunit mono-fase op voorraad?

11 van de 29 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Atag ODM 11 | buitenunit mono-fase?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag ODM 11 | buitenunit mono-fase. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Atag-onderdelen?

Ja. Alle 29 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag ODM 11 | buitenunit mono-fase, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Atag ODM 11 | buitenunit mono-fase?

De onderdelen voor de Atag ODM 11 | buitenunit mono-fase lopen van €2,89 tot €1.833,98 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
