Nefit (Bosch) TopLine HR 100 II onderdelen

Kurz gesagt

Instalpunt levert 100 originele onderdelen voor de Nefit (Bosch) TopLine HR 100 II, o.a. ventilatoren, sensoren en voelers, druksensoren. Bestel direct of haal af in Alblasserdam.

100Ersatzteile
46Auf Lager
€2,57Vanaf
21Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Nefit (Bosch) TopLine HR 100 II (cv-ketel)? Hieronder staan alle 100 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Snel naar het juiste onderdeel voor de Nefit (Bosch) TopLine HR 100 II

Onderdeel	Vanaf	Lieferung
Ventilator Nefit ventilator 100 kW 230V	€412,52	Op voorraad, morgen in huis
Druksensor Nefit druksensor met clickaansluiting	€55,03	Op voorraad, morgen in huis
Warmtewisselaar Nefit Wärmetauscher für Topline 50-100 kW	€2.855,46	Op voorraad, morgen in huis
Branderautomaat Nefit branderautomaat UBA 3.5	€212,87	Op voorraad, morgen in huis

Prijzen inclusief btw, rechtstreeks uit de kassa. Hieronder de complete onderdelenlijst van dit model.

Installateur oder selbstständiger Monteur? Erstellen Sie kostenlos ein Geschäftskonto: Preise zzgl. MwSt. und Rechnungen auf Ihren Firmennamen.

Ventilatoren voor de Nefit (Bosch) TopLine HR 100 II (2) alle Nefit (Bosch) ventilatoren →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Rewind überholtes Gebläse für Bosch Topline HR 100 (7101454)	8930173	€333,35	Bestellartikel	Bekijk & bestel
Nefit ventilator 100 kW 230V	8026712 fabr.nr. 7101454	€412,52	Auf Lager	Bekijk & bestel

Sensoren en voelers voor de Nefit (Bosch) TopLine HR 100 II (1) alle Nefit (Bosch) sensoren en voelers →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit sensor veiligheid	8026766 fabr.nr. 7101532	€44,21	Auf Lager	Bekijk & bestel

Druksensoren voor de Nefit (Bosch) TopLine HR 100 II (1) alle Nefit (Bosch) druksensoren →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit druksensor met clickaansluiting	8026706 fabr.nr. 8718600019	€55,03	Auf Lager	Bekijk & bestel

Pompen voor de Nefit (Bosch) TopLine HR 100 II (1) alle Nefit (Bosch) pompen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit pomp Stratos Para 25/1-8	8029582 fabr.nr. 7736700123	€788,69	Bestellartikel	Bekijk & bestel

Warmtewisselaars voor de Nefit (Bosch) TopLine HR 100 II (1) alle Nefit (Bosch) warmtewisselaars →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit Wärmetauscher für Topline 50-100 kW	8028938 fabr.nr. 8718600269	€2.855,46	Auf Lager	Bekijk & bestel

Gasblokken en gasregeling voor de Nefit (Bosch) TopLine HR 100 II (4) alle Nefit (Bosch) gasblokken en gasregeling →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit Gasarmatur E/LL 85-100kW	8029611 fabr.nr. 7736700352	€320,07	Auf Lager	Bekijk & bestel
Nefit Düse 9.4 K-Gas 100 kW	80200091 fabr.nr. 8738900734	€53,06	Bestellartikel	Bekijk & bestel
Nefit Gashahn	8029584 fabr.nr. 7736700127	€250,74	Bestellartikel	Bekijk & bestel
Nefit venturi	8029592 fabr.nr. 7736700138	€282,21	Bestellartikel	Bekijk & bestel

Printplaten en besturing voor de Nefit (Bosch) TopLine HR 100 II (1) alle Nefit (Bosch) printplaten en besturing →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit Modulbox	8029608 fabr.nr. 7736700161	€61,91	Bestellartikel	Bekijk & bestel

Branderautomaten voor de Nefit (Bosch) TopLine HR 100 II (1) alle Nefit (Bosch) branderautomaten →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit branderautomaat UBA 3.5	8026787 fabr.nr. 7736700530	€212,87	Auf Lager	Bekijk & bestel

Driewegkleppen en hydrobloks voor de Nefit (Bosch) TopLine HR 100 II (3) alle Nefit (Bosch) driewegkleppen en hydrobloks →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit hydroblok aanvoer singel	8029616 fabr.nr. 7736700357	€260,57	Auf Lager	Bekijk & bestel
Nefit hydroblok retour combi	8029618 fabr.nr. 7736700359	€393,34	Bestellartikel	Bekijk & bestel
Nefit hydroblok retour singel	8029615 fabr.nr. 7736700356	€183,86	Bestellartikel	Bekijk & bestel

Sifons en condensafvoer voor de Nefit (Bosch) TopLine HR 100 II (2) alle Nefit (Bosch) sifons en condensafvoer →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit flexibele condensafvoer	8027352 fabr.nr. 7101535	€22,57	Auf Lager	Bekijk & bestel
Nefit sifon	8029587 fabr.nr. 7736700132	€42,24	Auf Lager	Bekijk & bestel

Branders voor de Nefit (Bosch) TopLine HR 100 II (2) alle Nefit (Bosch) branders →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit Brennerdeckel alte Nummer: 73919	8026709 fabr.nr. 7101448	€109,12	Auf Lager	Bekijk & bestel
Nefit brander	8200015 fabr.nr. 8738901723	€297,94	Auf Lager	Bekijk & bestel

Displays en bediening voor de Nefit (Bosch) TopLine HR 100 II (1) alle Nefit (Bosch) displays en bediening →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit Bedienfeld	8027642 fabr.nr. 7746900119	€84,53	Bestellartikel	Bekijk & bestel

Onderhouds- en servicesets voor de Nefit (Bosch) TopLine HR 100 II (1) alle Nefit (Bosch) onderhouds- en servicesets →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit ontstekingsunit 50-100kW (service-set)	80200188 fabr.nr. 8738901633	€115,02	Auf Lager	Bekijk & bestel

Kleppen en ventielen voor de Nefit (Bosch) TopLine HR 100 II (5) alle Nefit (Bosch) kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit overstortventiel 3 bar	8026741 fabr.nr. 7099949	€39,29	Auf Lager	Bekijk & bestel
Nefit automatischer Entlüfter >= 50 kW	8029647 fabr.nr. 8738900323	€44,21	Auf Lager	Bekijk & bestel
Nefit Schnellentlüfter 3/8" alte Nummer: 73409	8045200 fabr.nr. 7098666	€44,21	Auf Lager	Bekijk & bestel
Nefit KFE-Hahn alte Nummer: 73959	8026744 fabr.nr. 7101516	€37,32	Auf Lager	Bekijk & bestel
Nefit overstortventiel 4 bar	7900630 fabr.nr. 7095595	€55,03	Auf Lager	Bekijk & bestel

Manometers en drukmeters voor de Nefit (Bosch) TopLine HR 100 II (2) alle Nefit (Bosch) manometers en drukmeters →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit manometer 0-10 bar oud nummer: 73958	8026743 fabr.nr. 7101506	€24,54	Auf Lager	Bekijk & bestel
Nefit Thermometer rund D63 TI103XD9-130°	8029576 fabr.nr. 5594710	€90,43	Bestellartikel	Bekijk & bestel

Elektrische onderdelen voor de Nefit (Bosch) TopLine HR 100 II (9) alle Nefit (Bosch) elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit zekering 5 AF/230V 10 stuks oud nummer: 7099473	8026767 fabr.nr. 8718601966	€40,27	Auf Lager	Bekijk & bestel
Nefit Trafo UBA 3.5	8026824 fabr.nr. 74595	€55,03	Auf Lager	Bekijk & bestel
Nefit Anschlussklemme blau	8027316 fabr.nr. 73775	€33,39	Bestellartikel	Bekijk & bestel
Nefit Anschlussklemme orange	8027318 fabr.nr. 73777	€26,50	Auf Lager	Bekijk & bestel
Nefit Anschlussklemme grün	8027314 fabr.nr. 73773	€26,50	Auf Lager	Bekijk & bestel
Nefit Anschlussklemme grau	8027315 fabr.nr. 73774	€33,39	Bestellartikel	Bekijk & bestel
Nefit Anschlussklemme rot	8027317 fabr.nr. 73776	€33,39	Bestellartikel	Bekijk & bestel
Nefit schakelaar	8029577 fabr.nr. 7100384	€61,91	Bestellartikel	Bekijk & bestel
Nefit trekontlasting	8029609 fabr.nr. 7736700162	€29,45	Bestellartikel	Bekijk & bestel

Kabels en kabelbomen voor de Nefit (Bosch) TopLine HR 100 II (3) alle Nefit (Bosch) kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit kabelboom 24V	8029605 fabr.nr. 7736700154	€117,97	Bestellartikel	Bekijk & bestel
Nefit Erdungskabel alte Nummer: 73947	8026734 fabr.nr. 7101474	€23,55	Bestellartikel	Bekijk & bestel
Nefit Kabelbaum 230 V	8029603 fabr.nr. 7736700152	€98,30	Bestellartikel	Bekijk & bestel

Pakkingen en afdichtingen voor de Nefit (Bosch) TopLine HR 100 II (16) alle Nefit (Bosch) pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit branderpakking	8026708 fabr.nr. 7101446	€38,31	Auf Lager	Bekijk & bestel
Nefit Dichtung Kondensatwanne für Topline 45-100 kW	8027409 fabr.nr. 7746900152	€18,64	Auf Lager	Bekijk & bestel
Nefit pakking sifon per 5 stuks	8029545 fabr.nr. 7100742	€22,57	Auf Lager	Bekijk & bestel
Nefit Lippendichtung DN80	8026750 fabr.nr. 8738901447	€10,77	Auf Lager	Bekijk & bestel
Nefit Lippendichtung 60 mm alte Nummer: 73563	8029037 fabr.nr. 7099686	€11,75	Auf Lager	Bekijk & bestel
Nefit pakking ventilator oud nummer: 73920	8026710 fabr.nr. 7101450	€18,64	Auf Lager	Bekijk & bestel
Nefit O-Ring 9,92 x 2,62 mm 10 Stück	8027376 fabr.nr. 7101646	€25,52	Auf Lager	Bekijk & bestel
Nefit O-ring warmtewisselaar 29.74 x 3.53 mm (10 stuks)	8020257 fabr.nr. 7098986	€24,54	Auf Lager	Bekijk & bestel
Nefit O-Ring 36,09 x 3,53 mm 10 Stück alte Nummer: 73972	8026755 fabr.nr. 7101488	€31,42	Auf Lager	Bekijk & bestel
Nefit O-Ring 18.72 x 2.62 mm (10 Stück)	8029234 fabr.nr. 8718601961	€15,69	Auf Lager	Bekijk & bestel
Nefit Dichtring 28,8x23,4x3 mm	8029589 fabr.nr. 7736700134	€16,67	Auf Lager	Bekijk & bestel
Nefit Dichtring 44 x 32 x 3 mm	8029630 fabr.nr. 7746700417	€34,37	Auf Lager	Bekijk & bestel
Nefit O-Ring 23,47 x 2,62 mm 2 Stück alte Nummer: 73982	8026781 fabr.nr. 7101504	€23,55	Bestellartikel	Bekijk & bestel
Nefit O-Ring 70 x 3 mm 2 Stück alte Nummer: 73983	8026761 fabr.nr. 7101416	€23,55	Bestellartikel	Bekijk & bestel
Nefit O-Ring 9.19 x 2.62 mm	8029580 fabr.nr. 7101534	€43,22	Bestellartikel	Bekijk & bestel
Nefit O-ring pomp	8029583 fabr.nr. 7736700124	€24,54	Bestellartikel	Bekijk & bestel

Leidingen, buizen en slangen voor de Nefit (Bosch) TopLine HR 100 II (6) alle Nefit (Bosch) leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit aansluitnippel	8029602 fabr.nr. 7736700150	€60,93	Auf Lager	Bekijk & bestel
Nefit condensafvoerleiding oud nummer: 73075	8027604 fabr.nr. 7101531	€26,50	Auf Lager	Bekijk & bestel
Nefit slang gas	8029594 fabr.nr. 7736700140	€40,27	Auf Lager	Bekijk & bestel
Nefit Vorlauf-/Rücklaufleitung	8029601 fabr.nr. 7736700149	€68,79	Auf Lager	Bekijk & bestel
Nefit Luftansaugrohr 100kW alte Nummer: 73926	8026715 fabr.nr. 7101462	€60,93	Bestellartikel	Bekijk & bestel
Nefit Abgasrohr alte Nummer: 73935	8026724 fabr.nr. 7101404	€58,96	Bestellartikel	Bekijk & bestel

Beplating en panelen voor de Nefit (Bosch) TopLine HR 100 II (3) alle Nefit (Bosch) beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit bovendeel condensbak (oud nummer: 73934)	8026723 fabr.nr. 7101402	€16,67	Auf Lager	Bekijk & bestel
Nefit Abdeckung Elektronikbox	8029607 fabr.nr. 7736700160	€85,51	Bestellartikel	Bekijk & bestel
Nefit mantel pompgroep	8029617 fabr.nr. 7736700358	€227,13	Bestellartikel	Bekijk & bestel

Bevestigingsmateriaal voor de Nefit (Bosch) TopLine HR 100 II (23) alle Nefit (Bosch) bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit klemveer 5 stuks	8029125 fabr.nr. 7099402	€27,49	Bestellartikel	Bekijk & bestel
Nefit Clip Entlüfter alte Nummer: 73973	8026756 fabr.nr. 7101430	€16,67	Auf Lager	Bekijk & bestel
Nefit Klemmbügel Set	8027410 fabr.nr. 7746900186	€31,42	Auf Lager	Bekijk & bestel
Nefit Klemmfeder alte Nummer: 73974	8026757 fabr.nr. 7746700069	€19,62	Auf Lager	Bekijk & bestel
Nefit Klemmschraube M5 2 Stück	8028935 fabr.nr. 8718600166	€23,55	Bestellartikel	Bekijk & bestel
Nefit Schraube M5 x 16 mm 10 Stück alte Nummer: 73970	8026753 fabr.nr. 7101484	€26,50	Bestellartikel	Bekijk & bestel
Nefit Schraube M6 x 16 10 Stück alte Nummer: 73971	8026754 fabr.nr. 7101486	€26,50	Bestellartikel	Bekijk & bestel
Nefit Schraube 4,2 x 8,5 mm 10 Stück alte Nummer: 73988	8026763 fabr.nr. 7100748	€25,52	Bestellartikel	Bekijk & bestel
Nefit Senkkopfschraube M5 x 16 mm 10 Stück alte Nummer: 74597S	8026803 fabr.nr. 7746900595	€25,52	Bestellartikel	Bekijk & bestel
Nefit Schraube M5 10 Stück alte Nummer: 74596S 7100549	8027474 fabr.nr. 7746900594	€26,50	Bestellartikel	Bekijk & bestel
Nefit Schraube M5 x 12 mm	8029610 fabr.nr. 7736700351	€43,22	Bestellartikel	Bekijk & bestel
Nefit Anschlussklemme 3-polig PS grau	8029641 fabr.nr. 7747023985	€43,22	Bestellartikel	Bekijk & bestel
Nefit Anschlussklemme 3-polig PZ violett	8029642 fabr.nr. 7747023986	€43,22	Bestellartikel	Bekijk & bestel
Nefit Anschlussklemme 3-polig PH grün	8029640 fabr.nr. 7747023983	€56,01	Bestellartikel	Bekijk & bestel
Nefit Anschlussklemme 3-polig weiß	8029639 fabr.nr. 7747023981	€43,22	Bestellartikel	Bekijk & bestel
Nefit Bügel IO-Montageplatte	8029606 fabr.nr. 7736700159	€49,12	Bestellartikel	Bekijk & bestel
Nefit flens	8029623 fabr.nr. 7736700430	€47,16	Bestellartikel	Bekijk & bestel
Nefit Griff blau für Kugelhahn	8029575 fabr.nr. 5594684	€61,91	Bestellartikel	Bekijk & bestel
Nefit haakse schroefverbinding	8029590 fabr.nr. 7736700135	€59,94	Bestellartikel	Bekijk & bestel
Nefit Griff rot für Kugelhahn	8029574 fabr.nr. 5594682	€61,91	Bestellartikel	Bekijk & bestel
Nefit klem	8029578 fabr.nr. 7101370	€7,82	Bestellartikel	Bekijk & bestel
Nefit Wandhalterung alte Nummer: 73965	8026749 fabr.nr. 7101386	€41,26	Bestellartikel	Bekijk & bestel
Nefit steun	8029586 fabr.nr. 7736700130	€46,17	Bestellartikel	Bekijk & bestel

Overige onderdelen voor de Nefit (Bosch) TopLine HR 100 II (12)

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Nefit Überwurfmutter 5 Stück	8024661 fabr.nr. 7099224	€31,42	Auf Lager	Bekijk & bestel
Nefit Messnippelkappe 2 Stück	8026726 fabr.nr. 7101424	€24,54	Auf Lager	Bekijk & bestel
Nefit afvoerbuis	8029621 fabr.nr. 7736700424	€19,62	Auf Lager	Bekijk & bestel
Nefit Abgasadapter 100/150	8029629 fabr.nr. 7746700196	€56,99	Auf Lager	Bekijk & bestel
Nefit Befestigungswinkel 85-100kW	8029595 fabr.nr. 7736700141	€27,49	Bestellartikel	Bekijk & bestel
Nefit fabrieksmerk Nefit	8029383 fabr.nr. 8718600735	€25,52	Bestellartikel	Bekijk & bestel
Nefit Gasrohr	8029588 fabr.nr. 7736700133	€134,69	Bestellartikel	Bekijk & bestel
Nefit Lufteinlassadapter 100 mm alte Nummer: 73938	8026727 fabr.nr. 7101412	€31,42	Bestellartikel	Bekijk & bestel
Nefit Türdichtungsgummi	8029646 fabr.nr. 8718600350	€31,42	Bestellartikel	Bekijk & bestel
Nefit Stützring Gaszuführungsset 5 Stück alte Nummer: 73479S	8024651 fabr.nr. 7098962	€31,42	Bestellartikel	Bekijk & bestel
Nefit Transport-Führungsschiene	8029585 fabr.nr. 7736700128	€56,01	Bestellartikel	Bekijk & bestel
Nefit Verriegelung	8029614 fabr.nr. 7736700355	€68,79	Bestellartikel	Bekijk & bestel

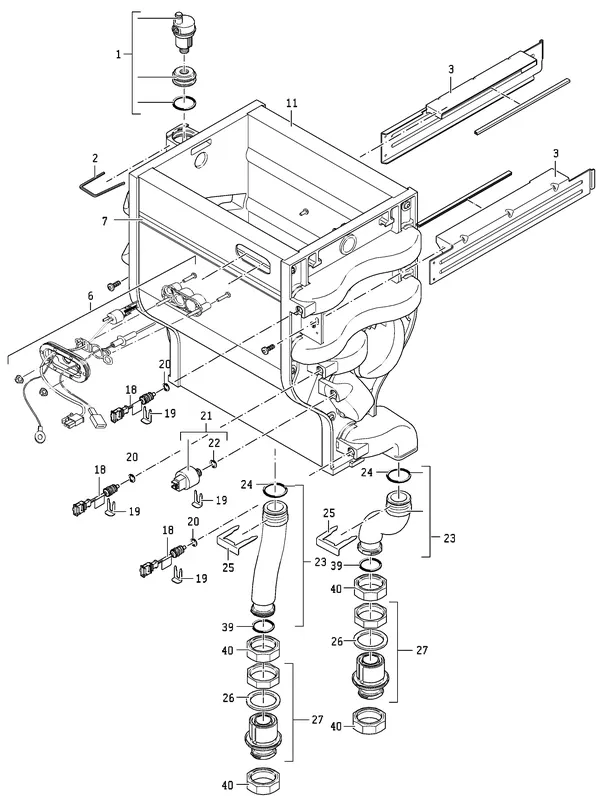

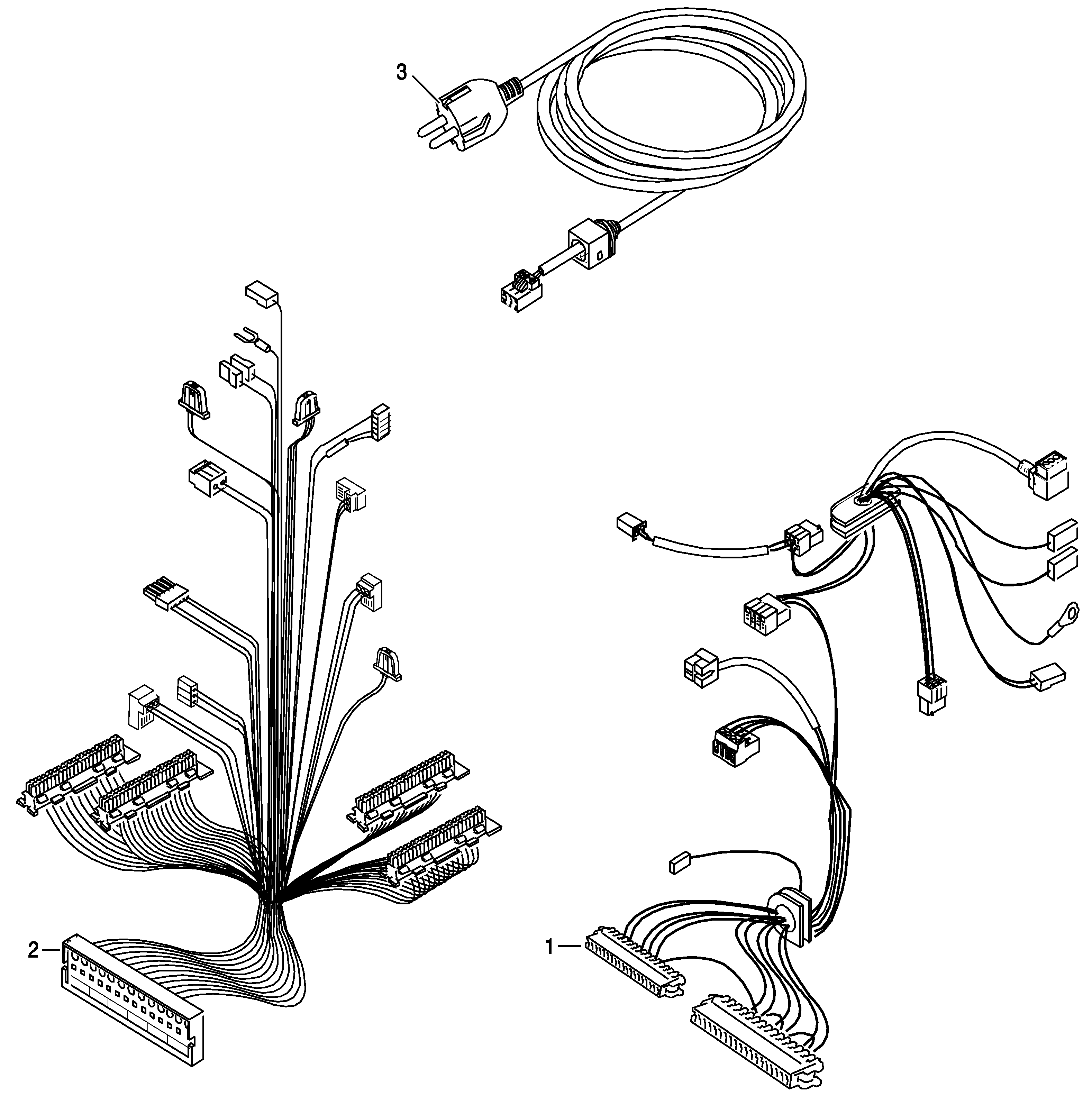

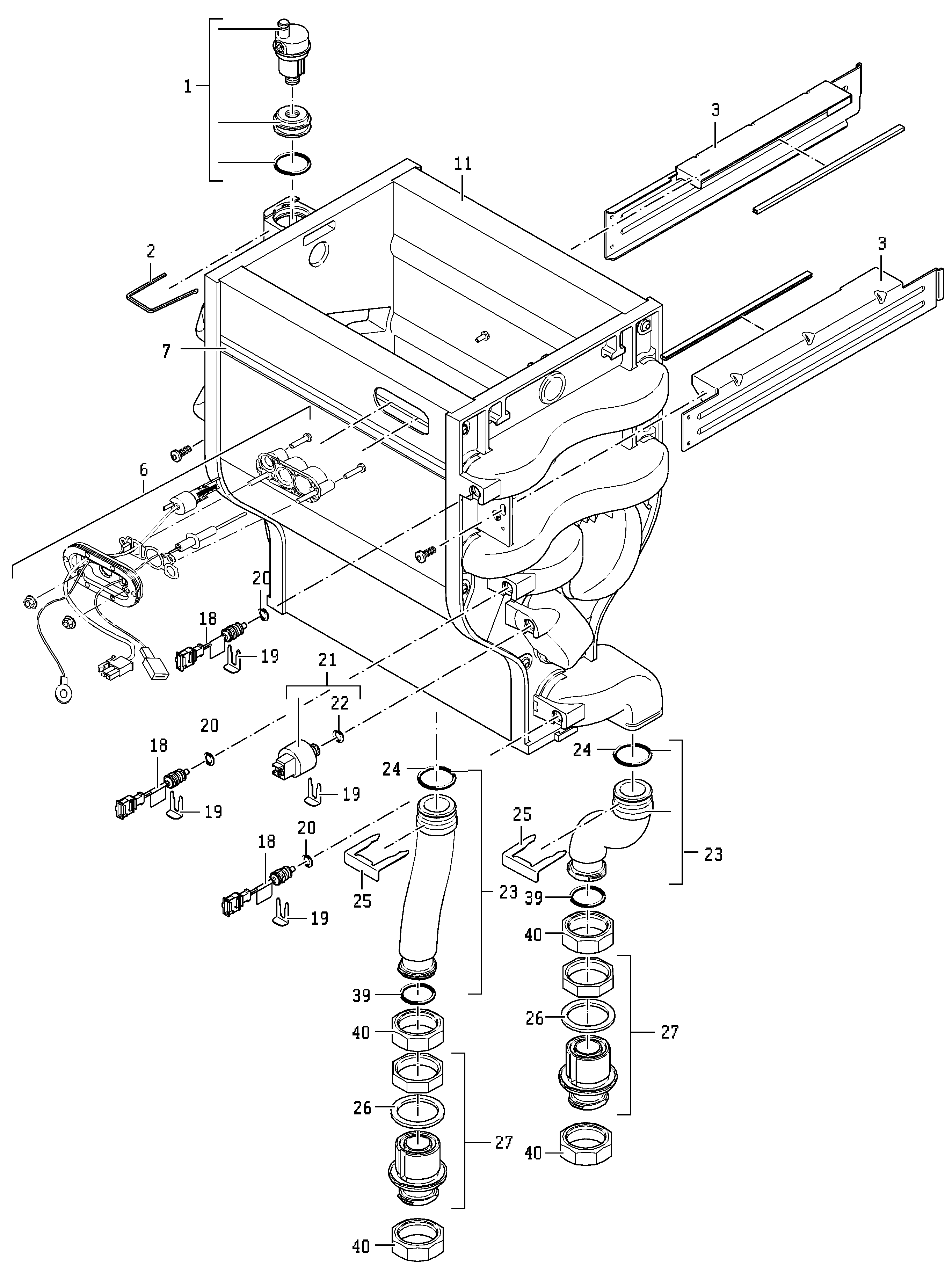

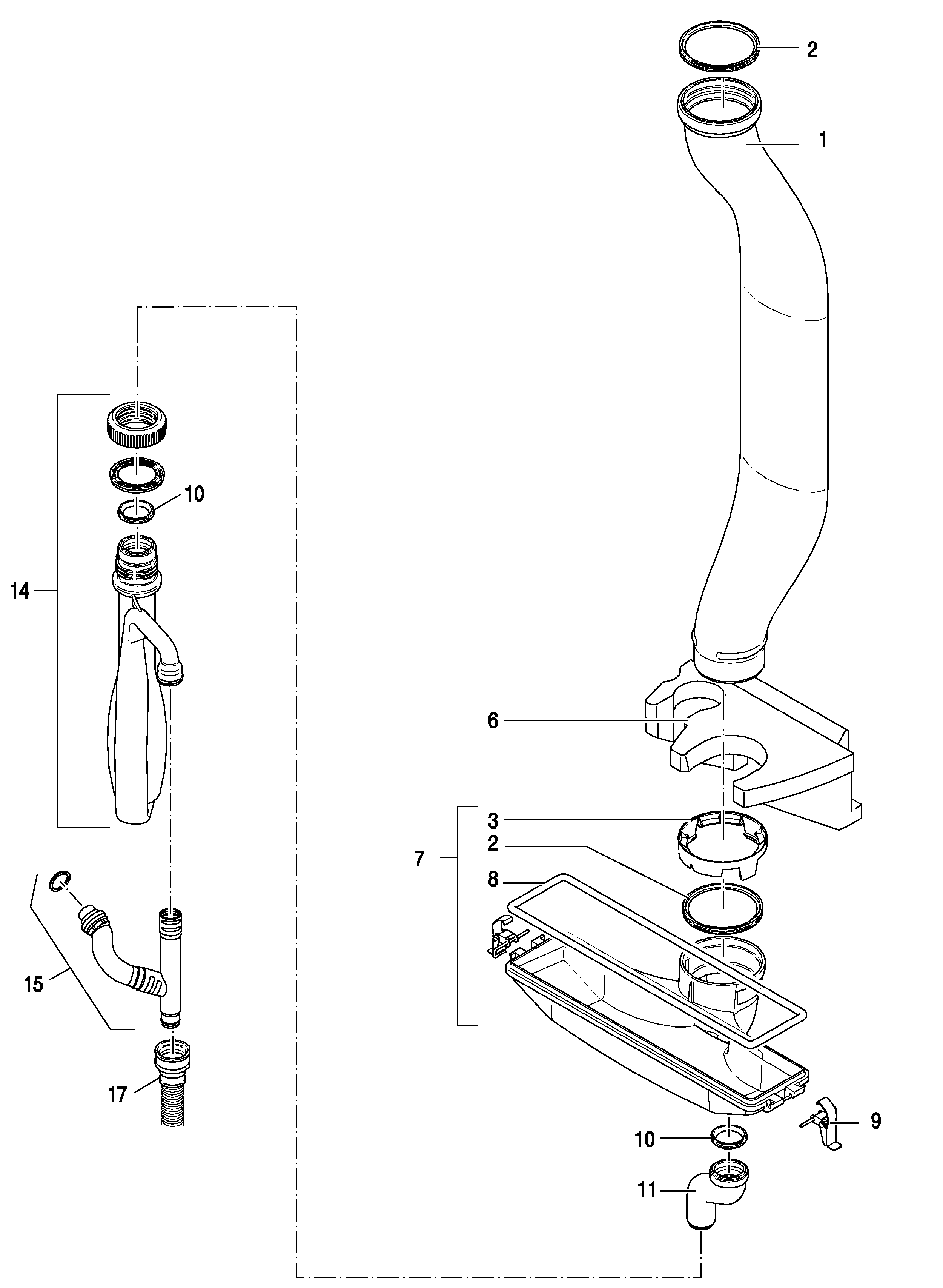

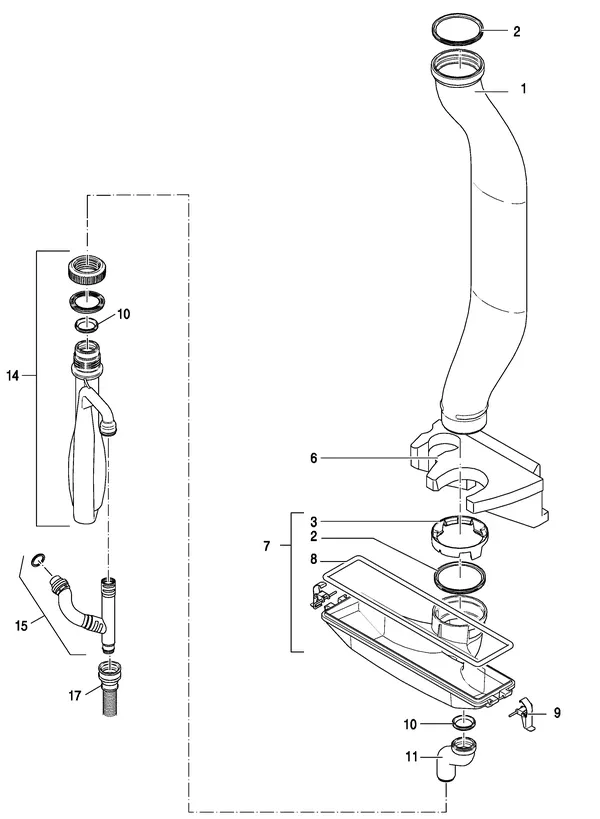

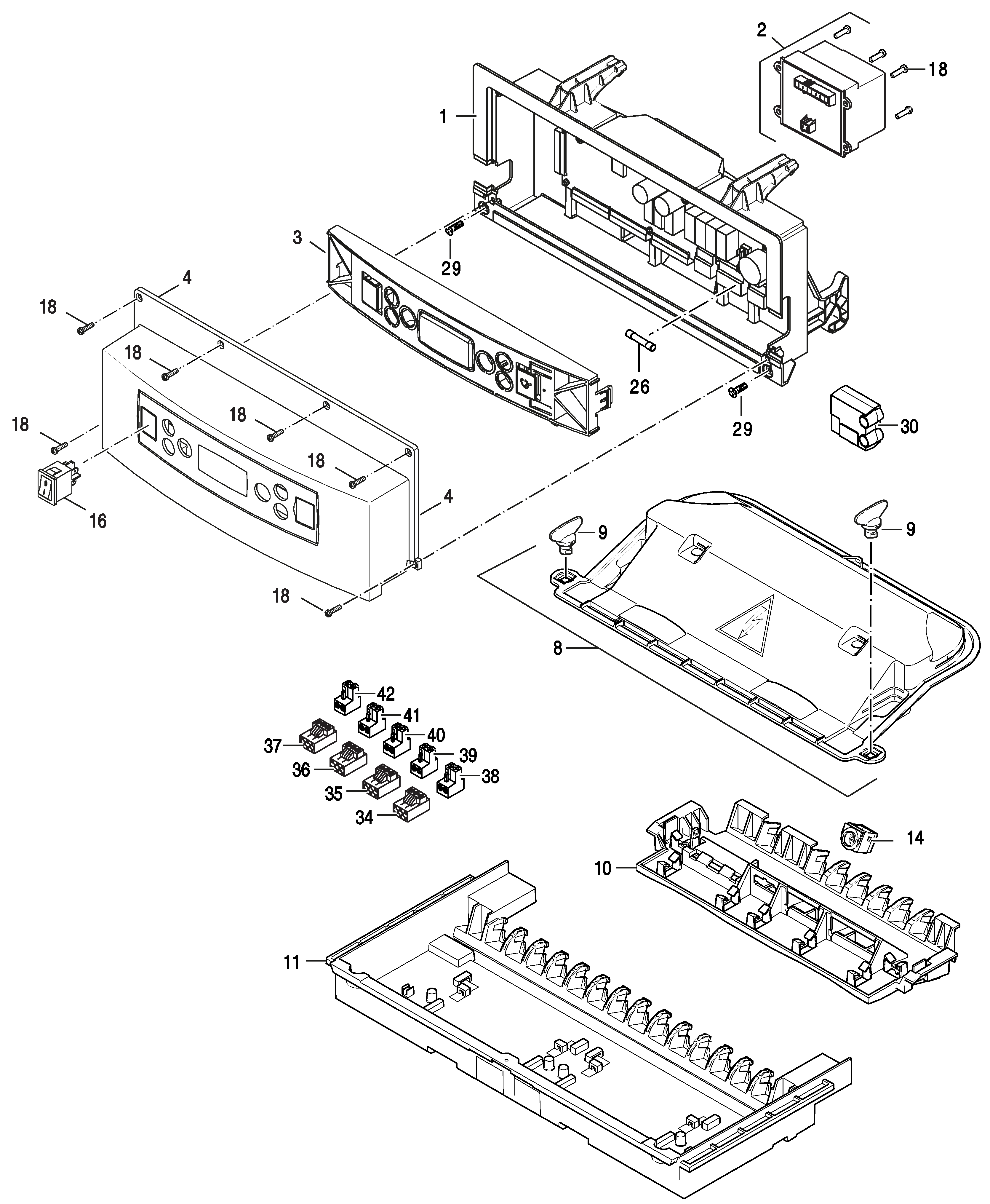

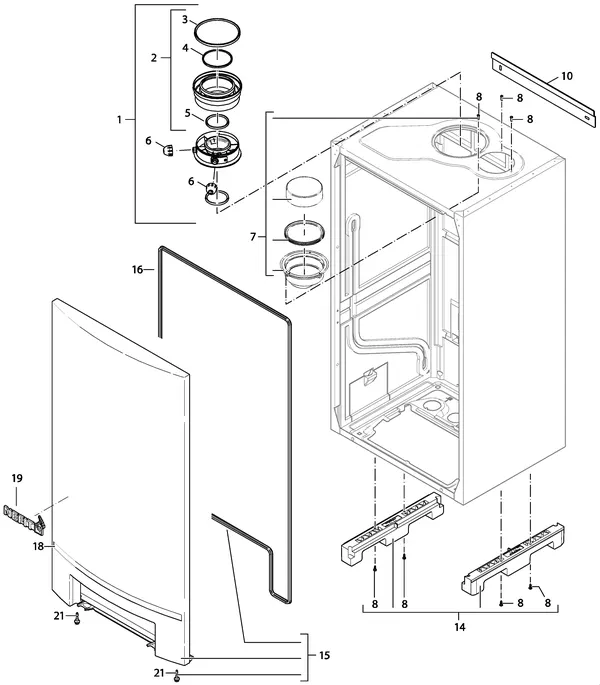

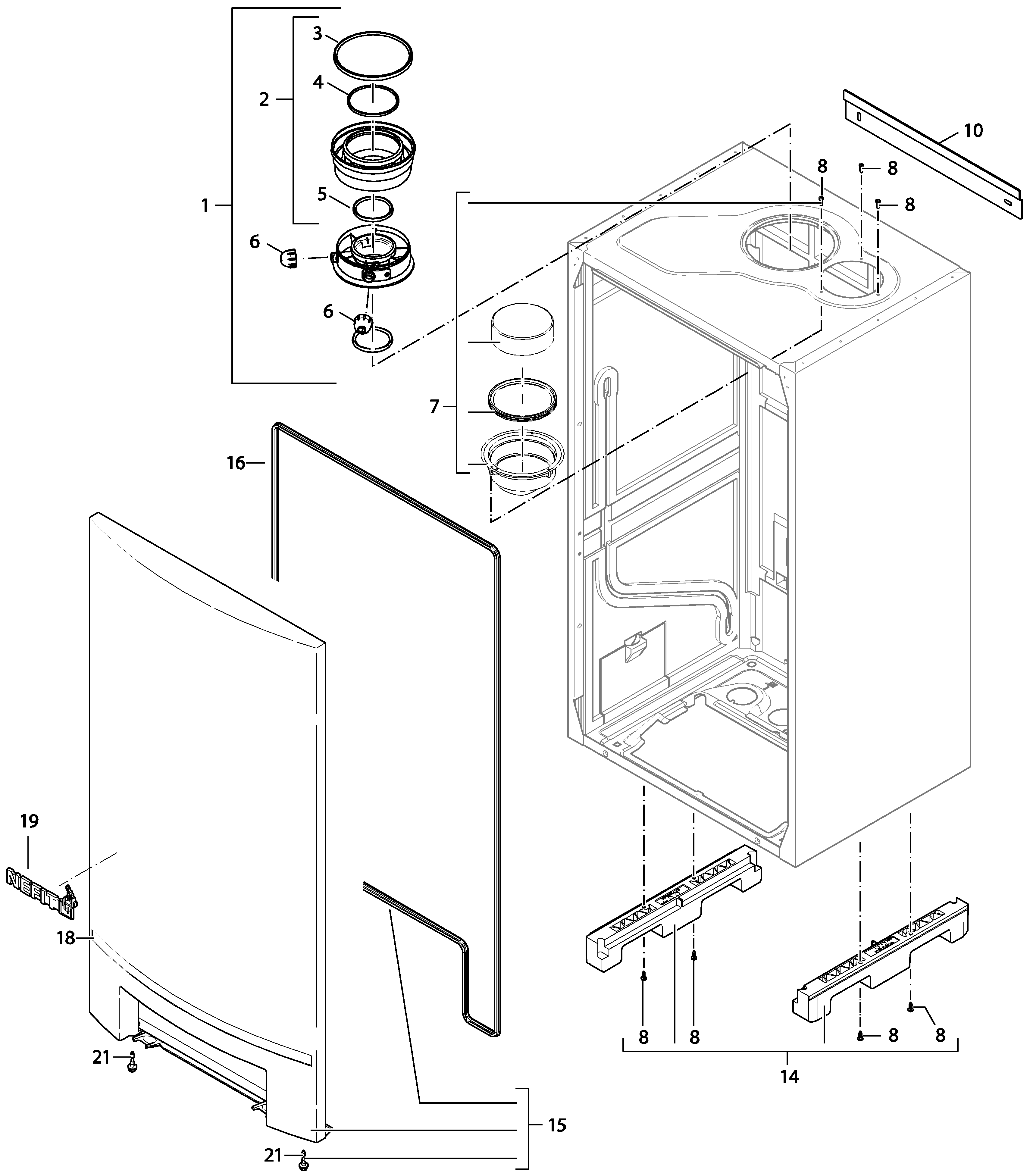

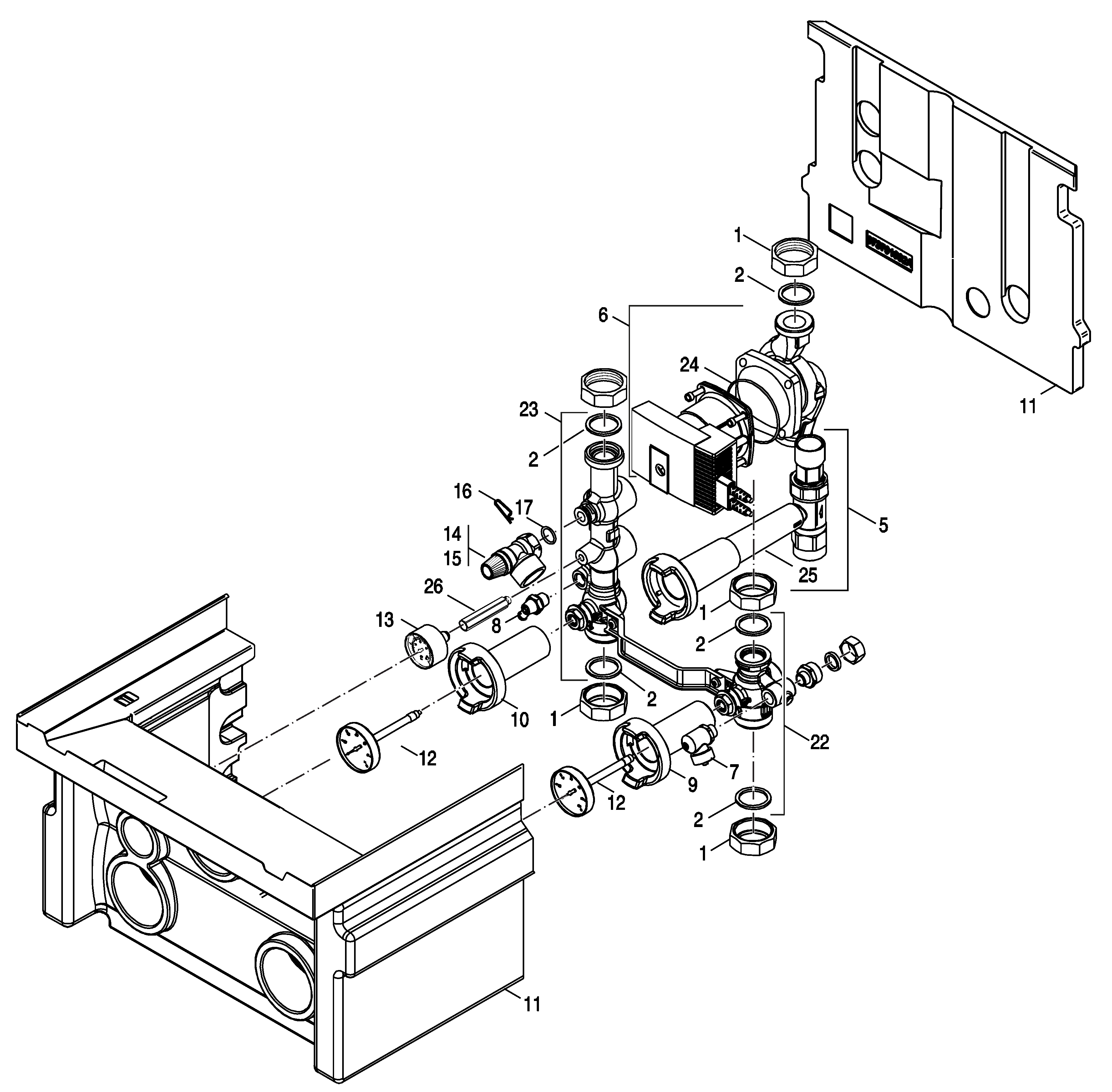

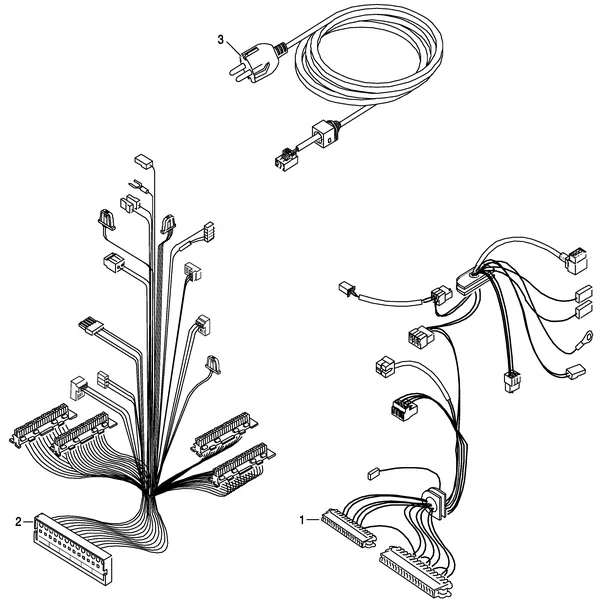

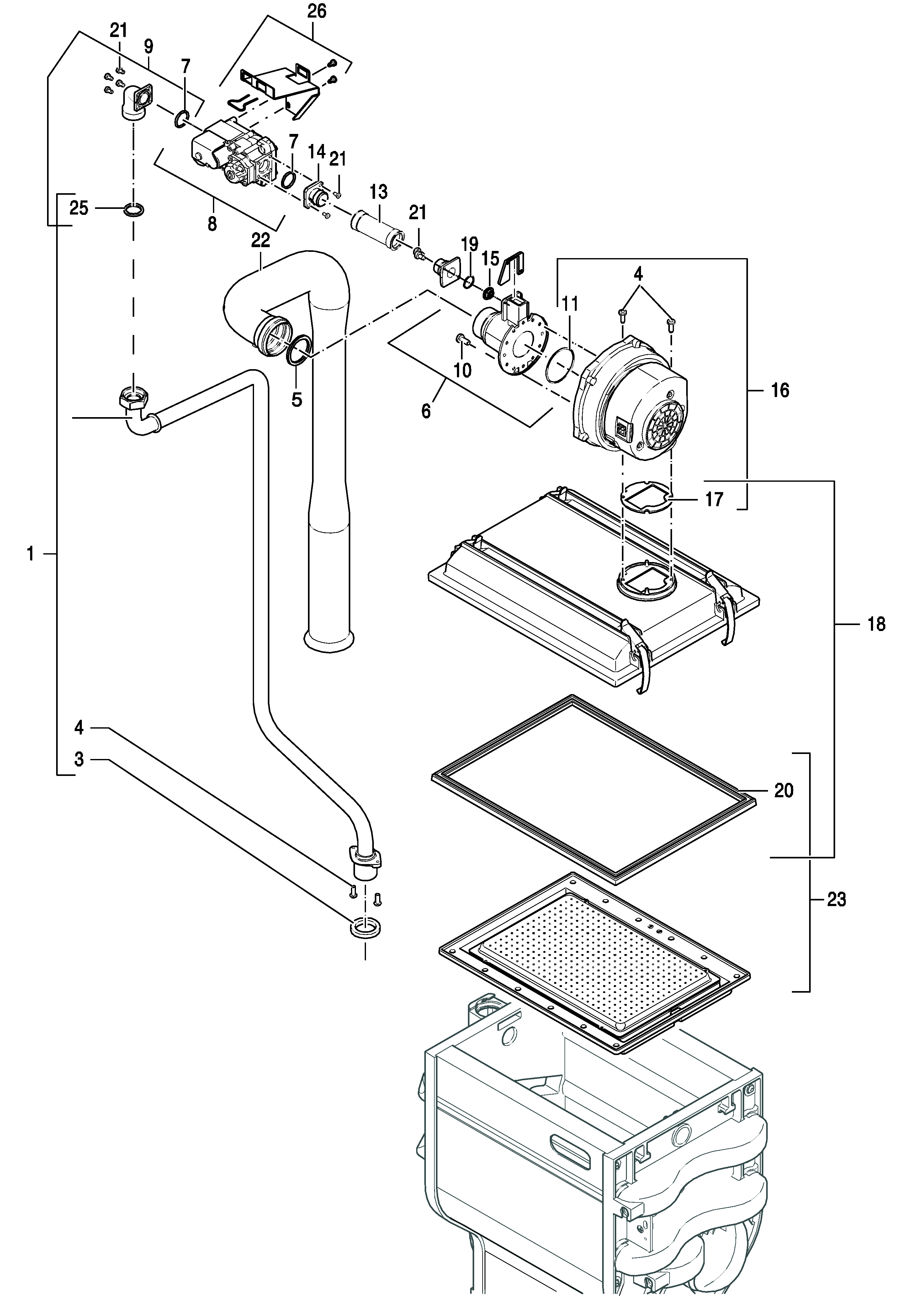

Tekeningen van de Nefit (Bosch) TopLine HR 100 II

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Nefit (Bosch) TopLine HR 100 II? Dit onderdeeltype hoort erbij

Veelvoorkomende Nefit (Bosch)-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Nefit (Bosch) storingscodes.

Code	Was ist los	Ersatzteiltyp
0C 283	Das Heizgerät bereitet sich auf einen Brennerstart vor. Gebläse und Pumpe werden angesteuert.	Gebläse
0L 284	Der Gasregelblock wird angesteuert.	Gasarmaturen und Gasregelung
0Y 276	Der Vorlauftemperaturfühler hat eine Temperatur von über 95°C gemessen.	Sensoren und Fühler
0Y 277	Der Sicherheitstemperaturfühler hat eine Temperatur von über 95°C gemessen.	Sensoren und Fühler
0Y 285	Der Rücklauftemperaturfühler hat eine Temperatur von über 95°C gemessen.	Sensoren und Fühler
1A 316	Der Abgastemperaturfühler hat eine zu hohe Temperatur gemessen.	Sensoren und Fühler

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Nefit (Bosch) cv-ketel-modellen

← Alle Nefit (Bosch) onderdelen

Häufige Fragen

Welke onderdelen zijn er voor de Nefit (Bosch) TopLine HR 100 II?

In de catalogus staan 100 originele onderdelen voor de Nefit (Bosch) TopLine HR 100 II, waaronder ventilatoren, sensoren en voelers, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een ventilator voor de Nefit (Bosch) TopLine HR 100 II?

De ventilatoren voor dit model kosten €539,78 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Nefit (Bosch) TopLine HR 100 II op voorraad?

46 van de 100 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Nefit (Bosch) TopLine HR 100 II?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Nefit (Bosch) TopLine HR 100 II. Geeft je toestel een storingscode? Zoek die op bij Nefit (Bosch) storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Nefit (Bosch)-onderdelen?

Ja. Alle 100 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Nefit (Bosch) TopLine HR 100 II, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Nefit (Bosch) TopLine HR 100 II?

De onderdelen voor de Nefit (Bosch) TopLine HR 100 II lopen van €2,57 tot €3.676,96 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
