Atag Enigma SHR 32T Standard onderdelen

Kurz gesagt

Instalpunt levert 88 originele onderdelen voor de Atag Enigma SHR 32T Standard, o.a. ventilatoren, sensoren en voelers, pompen. Bestel direct of haal af in Alblasserdam.

88Ersatzteile
56Auf Lager
€18,64Vanaf
20Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Atag Enigma SHR 32T Standard (cv-ketel)? Hieronder staan alle 88 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Snel naar het juiste onderdeel voor de Atag Enigma SHR 32T Standard

Onderdeel	Vanaf	Lieferung
Ventilator Atag Gebläse komplett 24V DC SHR15/24/35	€309,25	Op voorraad, morgen in huis
Ontstekingsonderdeel Atag Elektrode Ionisation/Zündung SHR	€76,66	Op voorraad, morgen in huis
Pomp Atag Pumpe M.UPMO 20/60 130 9U 230V Ein/Aus	€347,12	Op voorraad, morgen in huis
Warmtewisselaar Atag Plattenwärmetauscher 35kW PF/ESHR	€276,31	Op voorraad, morgen in huis

Prijzen inclusief btw, rechtstreeks uit de kassa. Hieronder de complete onderdelenlijst van dit model.

Installateur oder selbstständiger Monteur? Erstellen Sie kostenlos ein Geschäftskonto: Preise zzgl. MwSt. und Rechnungen auf Ihren Firmennamen.

Ventilatoren voor de Atag Enigma SHR 32T Standard (2) alle Atag ventilatoren →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Rewind überholtes Gebläse für Atag 24V DC (S44427200)	8930070	€217,30	Auf Lager	Bekijk & bestel
Atag Gebläse komplett 24V DC SHR15/24/35	8135480 fabr.nr. S4442720	€309,25	Auf Lager	Bekijk & bestel

Sensoren en voelers voor de Atag Enigma SHR 32T Standard (2)

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Sensor Speicher/Rücklauf T2-3-8-9	8135300 fabr.nr. S4309700	€27,49	Auf Lager	Bekijk & bestel
Atag Vorlaufsensor/Warmwasser T1 12 kOhm	8135000 fabr.nr. S4307420	€43,72	Auf Lager	Bekijk & bestel

Pompen voor de Atag Enigma SHR 32T Standard (1) alle Atag pompen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Pumpe M.UPMO 20/60 130 9U 230V Ein/Aus	8131482 fabr.nr. S5034000	€347,12	Auf Lager	Bekijk & bestel

Warmtewisselaars voor de Atag Enigma SHR 32T Standard (1) alle Atag warmtewisselaars →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Plattenwärmetauscher 35kW PF/ESHR	8139132 fabr.nr. S4722600	€276,31	Auf Lager	Bekijk & bestel

Gasblokken en gasregeling voor de Atag Enigma SHR 32T Standard (2) alle Atag gasblokken en gasregeling →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Gasregelblock Typ VK8115V	8135130 fabr.nr. S4304700	€190,74	Auf Lager	Bekijk & bestel
Atag Venturi SHR 35 für OSS2	8136305 fabr.nr. S4318920	€116,00	Bestellartikel	Bekijk & bestel

Ontsteking en ionisatie voor de Atag Enigma SHR 32T Standard (1) alle Atag ontsteking en ionisatie →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Elektrode Ionisation/Zündung SHR	8135120 fabr.nr. S4311600	€76,66	Auf Lager	Bekijk & bestel

Sifons en condensafvoer voor de Atag Enigma SHR 32T Standard (2) alle Atag sifons en condensafvoer →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Siphon SHR	8139064 fabr.nr. S4421200	€53,06	Auf Lager	Bekijk & bestel
Atag Kondensatwanne SHR-35	8130384 fabr.nr. S4407020	€159,27	Auf Lager	Bekijk & bestel

Branders voor de Atag Enigma SHR 32T Standard (1) alle Atag branders →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Brennerbett komplett SHR35 A25	8139061 fabr.nr. S4523920	€136,65	Auf Lager	Bekijk & bestel

Displays en bediening voor de Atag Enigma SHR 32T Standard (2) alle Atag displays en bediening →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Bedieneinheit Gehäuse hinten	8139015 fabr.nr. S4417100	€45,19	Bestellartikel	Bekijk & bestel
Atag Bedieneinheit Vorderseite PF/ESHR	8136503 fabr.nr. S4417000	€49,12	Bestellartikel	Bekijk & bestel

Filters voor de Atag Enigma SHR 32T Standard (1)

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Wasserfilter	8136265 fabr.nr. S4317500	€48,14	Bestellartikel	Bekijk & bestel

Onderhouds- en servicesets voor de Atag Enigma SHR 32T Standard (3) alle Atag onderhouds- en servicesets →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Revisionsset Isolierplatten ohne Kleber SHR	8139107 fabr.nr. S4500010	€39,29	Auf Lager	Bekijk & bestel
Atag Wartungsset PF/SHR35 ohne Brenner	8136502 fabr.nr. S4677400	€56,01	Auf Lager	Bekijk & bestel
Atag Wartungsset SHR 35 mit Elektrode	8139613 fabr.nr. S4665300	€243,85	Auf Lager	Bekijk & bestel

Kleppen en ventielen voor de Atag Enigma SHR 32T Standard (4) alle Atag kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Sicherheitsventil Duco 3 bar	8135200 fabr.nr. S4344630	€41,75	Auf Lager	Bekijk & bestel
Atag automatischer Entlüfter verchromt SHR für OSS1/2/3/4	8135041 fabr.nr. S4419110	€63,88	Auf Lager	Bekijk & bestel
Atag Einlaufkombination PF/E SHR	8139063 fabr.nr. S4537400	€116,98	Auf Lager	Bekijk & bestel
Atag Dosierventil 8 l/min weiß	8133282 fabr.nr. S4262700	€55,03	Bestellartikel	Bekijk & bestel

Elektrische onderdelen voor de Atag Enigma SHR 32T Standard (1) alle Atag elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Trafo für MCBA 1415D	8135421 fabr.nr. S4324900	€113,05	Auf Lager	Bekijk & bestel

Kraanonderdelen voor de Atag Enigma SHR 32T Standard (1)

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Kartusche für Dreiwegeventil	8130385 fabr.nr. S4268400	€100,26	Auf Lager	Bekijk & bestel

Kabels en kabelbomen voor de Atag Enigma SHR 32T Standard (1) alle Atag kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Kabelbaum PF SHR	8139996 fabr.nr. S4417920	€109,12	Bestellartikel	Bekijk & bestel

Pakkingsets voor de Atag Enigma SHR 32T Standard (1)

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Dichtungssatz Dreiwegeventil	8130885 fabr.nr. S4161300	€65,84	Bestellartikel	Bekijk & bestel

Pakkingen en afdichtingen voor de Atag Enigma SHR 32T Standard (22) alle Atag pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag O-Ring Siphon R 46 x 3 mm	8135190 fabr.nr. S4309900	€30,44	Bestellartikel	Bekijk & bestel
Atag Dichtring Gasarmatur/Venturi für OSS1/2/3/4	8139033 fabr.nr. S4337610	€24,54	Auf Lager	Bekijk & bestel
Atag Dichtring Venturi/Gebläse für OSS1/2/3/4	8139034 fabr.nr. S4325610	€24,54	Auf Lager	Bekijk & bestel
Atag Lippenring Abgasstutzen	8139019 fabr.nr. S4472600	€24,54	Auf Lager	Bekijk & bestel
Atag O-Ring 2 Stück	8131119 fabr.nr. S4312300	€26,50	Auf Lager	Bekijk & bestel
Atag O-Ring 26,7 x 1,78 mm 3 Stück	8136435 fabr.nr. S4259800	€24,54	Auf Lager	Bekijk & bestel
Atag Lippendichtung 80 mm für OSS1/2/3/4	8135123 fabr.nr. S4304200	€31,42	Auf Lager	Bekijk & bestel
Atag Dichtung für Brennersteine SHR35	8135020 fabr.nr. S4306000	€65,84	Auf Lager	Bekijk & bestel
Atag Dichtung Kondensatwanne SHR35	8135220 fabr.nr. S4306400	€35,36	Auf Lager	Bekijk & bestel
Atag Pumpendichtung 3/4" DN20 R38x25x2 mm 2 Stück	8130150 fabr.nr. S1003810	€21,59	Auf Lager	Bekijk & bestel
Atag Dichtung	8135156 fabr.nr. S4323710	€23,55	Auf Lager	Bekijk & bestel
Atag Dichtring Ansauggebläse SHR für OSS1/2/3/4	8135246 fabr.nr. S4309500	€22,57	Auf Lager	Bekijk & bestel
Atag Dichtung Gebläseöffnung SHR für OSS1/2/3/4	8135270 fabr.nr. S4305700	€24,54	Auf Lager	Bekijk & bestel
Atag Dichtung Luftzufuhr Ø80 mm	8135153 fabr.nr. S4323510	€32,41	Auf Lager	Bekijk & bestel
Atag Dichtung Gasarmatur 3/4"	8131295 fabr.nr. S4340830	€21,59	Auf Lager	Bekijk & bestel
Atag O-Ring 13,94 x 2,62 mm Entlüfter/Plattenwärmetauscher für OSS1/2/3/4	8131325 fabr.nr. S4342300	€23,55	Auf Lager	Bekijk & bestel
Atag O-Ring Siphon/Kondensatwanne 18,72 x 2,62 mm	8138012 fabr.nr. S4443200	€24,54	Auf Lager	Bekijk & bestel
Atag O-Ring-Set 4,8 x 1,8 mm Anschluss Wärmetauscher	8137056 fabr.nr. S4322320	€22,57	Auf Lager	Bekijk & bestel
Atag Dichtung Verkleidung SHR	8139058 fabr.nr. S4479500	€56,99	Bestellartikel	Bekijk & bestel
Atag O-Ring 5 x 2 mm Durchflusssensor/Vorlauf/Rücklauf 5 Stück	8137066 fabr.nr. S4329400	€31,42	Bestellartikel	Bekijk & bestel
Atag Dichtung Elektrode Ionisation Zündung	8135260 fabr.nr. S4397100	€35,36	Auf Lager	Bekijk & bestel
Atag Silikondichtung 25 cm	8137080 fabr.nr. S4440300	€32,41	Bestellartikel	Bekijk & bestel

Leidingen, buizen en slangen voor de Atag Enigma SHR 32T Standard (11) alle Atag leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Überwurfmutter für Filter M35	8136445 fabr.nr. S4259500	€33,39	Auf Lager	Bekijk & bestel
Atag Überlaufleitung SHR für OSS1/2/3/4	8136272 fabr.nr. S4421400	€45,19	Auf Lager	Bekijk & bestel
Atag Rücklaufleitung Plattenwärmetauscher/Dreiwegeventil SHR	8139074 fabr.nr. S4401401	€56,99	Auf Lager	Bekijk & bestel
Atag Ablaufleitung Sicherheitsventil für Sicherheitsgruppe	8136271 fabr.nr. S4421510	€34,37	Auf Lager	Bekijk & bestel
Atag Abgasadapter	8139023 fabr.nr. S4500500	€59,94	Auf Lager	Bekijk & bestel
Atag Gasleitung OSS2 35	8135196 fabr.nr. S4333800	€62,89	Bestellartikel	Bekijk & bestel
Atag Kupplungsset Gasarmatur 3/4 SHR	8131321 fabr.nr. S4340900	€56,99	Bestellartikel	Bekijk & bestel
Atag Kurzschlussleitung komplett ESHR	8131812 fabr.nr. S4489800	€111,08	Bestellartikel	Bekijk & bestel
Atag Leitung Vorlauf Plattenwärmetauscher/Heizung PF/ESHR 32/35T	8139124 fabr.nr. S4401301	€128,79	Bestellartikel	Bekijk & bestel
Atag Rücklaufleitung Filter/Dreiwegeventil Ø22 mm	8139073 fabr.nr. S4402301	€98,30	Bestellartikel	Bekijk & bestel
Atag T-Stück NTC3	8139006 fabr.nr. S4402400	€44,21	Bestellartikel	Bekijk & bestel

Beplating en panelen voor de Atag Enigma SHR 32T Standard (5) alle Atag beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Oberteil VC 2010-10	8135170 fabr.nr. S4334910	€140,10	Auf Lager	Bekijk & bestel
Atag Abschlussplatte PF ESHR	8131813 fabr.nr. S4454900	€60,93	Bestellartikel	Bekijk & bestel
Atag Deckel Luftzufuhr 80 mm SHR	8139210 fabr.nr. S4323310	€29,45	Bestellartikel	Bekijk & bestel
Atag Deckel Luftzufuhr 120/80 mm	8138013 fabr.nr. S4323410	€44,21	Bestellartikel	Bekijk & bestel
Atag Flanschplatte DWV	8139538 fabr.nr. S4371700	€43,22	Bestellartikel	Bekijk & bestel

Bevestigingsmateriaal voor de Atag Enigma SHR 32T Standard (10) alle Atag bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Verschlusskappe Auslassrohr Ø13 mm für Abgasmessung	8136420 fabr.nr. S4521600	€22,57	Auf Lager	Bekijk & bestel
Atag Unterlegscheibe klein	8139997 fabr.nr. S4415220	€34,37	Auf Lager	Bekijk & bestel
Atag Enigma Verschluss groß	8139160 fabr.nr. S4415120	€25,52	Auf Lager	Bekijk & bestel
Atag Schraube M5 x 12 mm Innensechskant Senkkopf (3 Stück) für OSS1/2/3/4	8139217 fabr.nr. S4440000	€22,57	Auf Lager	Bekijk & bestel
Atag Schraube M6 x 3 mm	8139025 fabr.nr. S4356300	€27,49	Bestellartikel	Bekijk & bestel
Atag Bügel Oberkasten	8137111 fabr.nr. S4308500	€28,47	Bestellartikel	Bekijk & bestel
Atag Schraube M3 x 30 (3 Stück)	8139534 fabr.nr. S4345900	€27,49	Bestellartikel	Bekijk & bestel
Atag Kappe Entlüfter SHR 3 Stück für OSS1/2/3/4	8139162 fabr.nr. S4380600	€41,26	Bestellartikel	Bekijk & bestel
Atag Schraube Taptite M5 x 8 mm CK-PD (3 x)	8139214 fabr.nr. S4167500	€21,59	Auf Lager	Bekijk & bestel
Atag Schraube M5 x 12 mm Sechskant DIN7985 (5 x)	8139213 fabr.nr. S4418710	€25,52	Auf Lager	Bekijk & bestel

Overige onderdelen voor de Atag Enigma SHR 32T Standard (14)

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Dreiwegeventilgehäuse VC8010 (O-R)	8135110 fabr.nr. S4308200	€134,69	Auf Lager	Bekijk & bestel
Atag Trockengehschutz 3/8" 0,8bar	8136270 fabr.nr. S4421800	€69,78	Bestellartikel	Bekijk & bestel
Atag Klemmstange Kondensatwanne für OSS1/2/3/4	8139052 fabr.nr. S4310700	€31,42	Auf Lager	Bekijk & bestel
Atag Brenner-Knebelstange für OSS1/2/3/4	8139057 fabr.nr. S4310800	€32,41	Auf Lager	Bekijk & bestel
Atag Rohrnippel 1/2"x15 mm Anschluss Gasleitung	8136392 fabr.nr. S4493300	€45,19	Auf Lager	Bekijk & bestel
Atag Kondensatsammler PF/ESHR	8136277 fabr.nr. S4421300	€44,21	Auf Lager	Bekijk & bestel
Atag Wasserschloss Drucksensor	8137098 fabr.nr. S4325900	€34,37	Auf Lager	Bekijk & bestel
Atag Leitung Dreiwegeventil/Pumpe Anschlusswinkel PF/E SHR	8137075 fabr.nr. S4436700	€69,78	Bestellartikel	Bekijk & bestel
Atag Ansaugstück SHR32/35 für OSS2	8139082 fabr.nr. S4325510	€58,96	Bestellartikel	Bekijk & bestel
Atag Dichtung Bedienfeld PFSHR	8136072 fabr.nr. S4416800	€25,52	Auf Lager	Bekijk & bestel
Atag Oberkasten komplett SHR15/24	8131819 fabr.nr. S4436110	€179,93	Bestellartikel	Bekijk & bestel
Atag Luftkasten thermische Sicherung mit Kappe (LTB)	8139090 fabr.nr. S4552800	€103,22	Bestellartikel	Bekijk & bestel
Atag Halteleiste Brenner SHR35	8139148 fabr.nr. S4304410	€64,86	Bestellartikel	Bekijk & bestel
Atag Schlauchschelle Edelstahl 20-32 mm für OSS1/2/3/4	8139224 fabr.nr. S4395600	€31,42	Bestellartikel	Bekijk & bestel

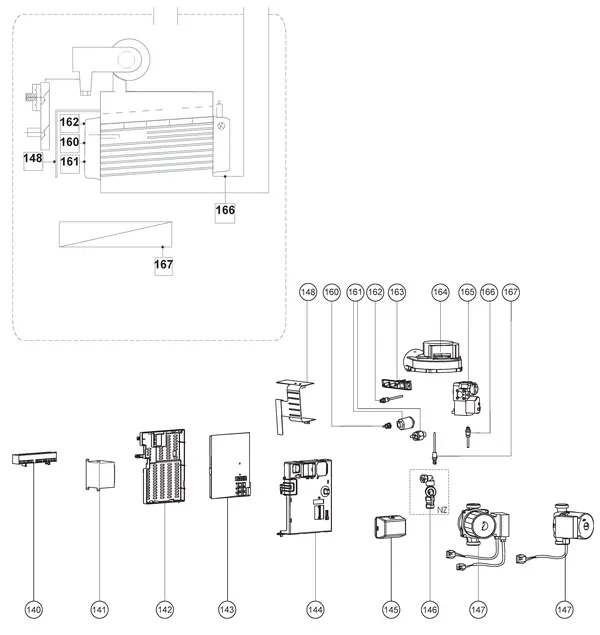

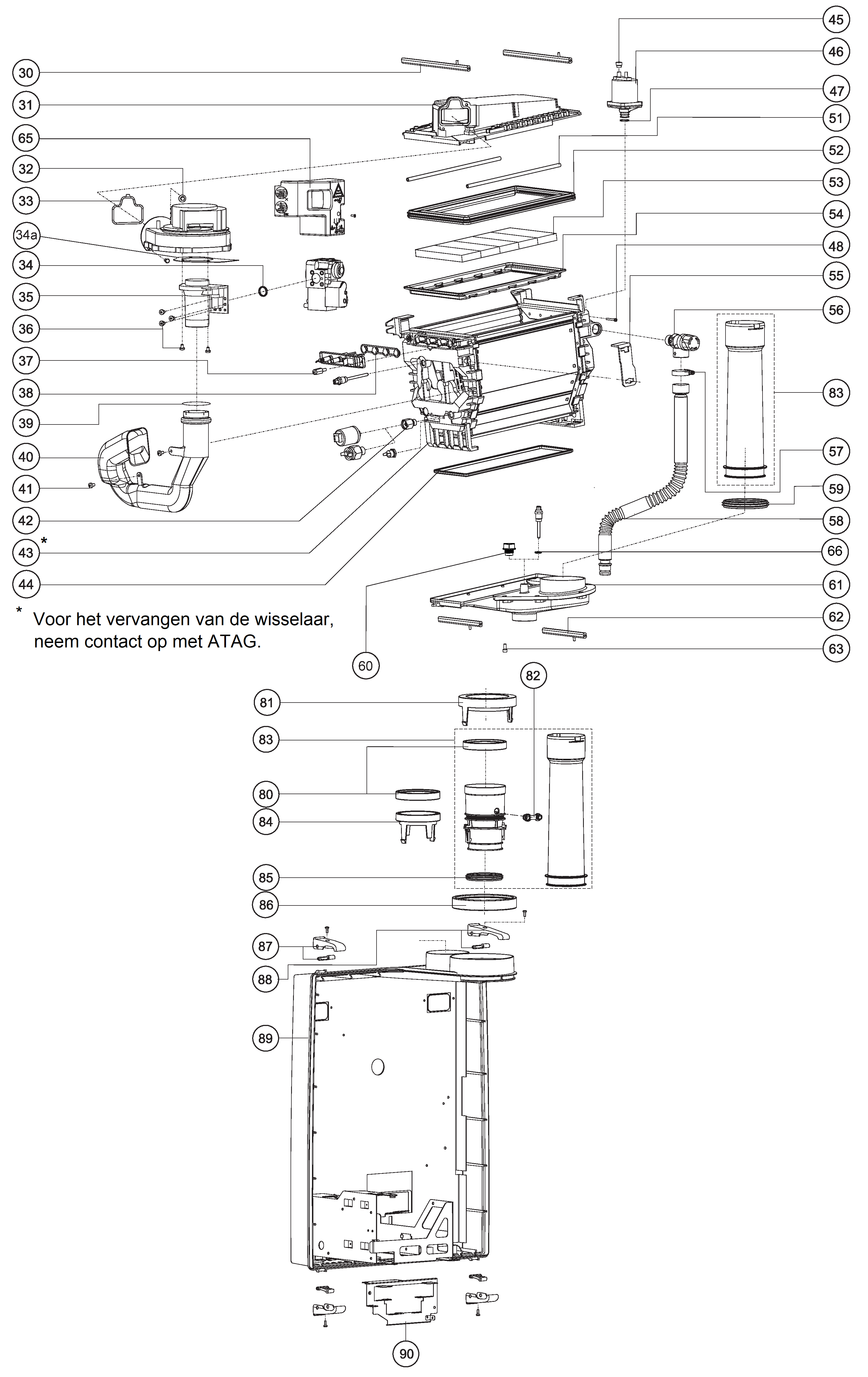

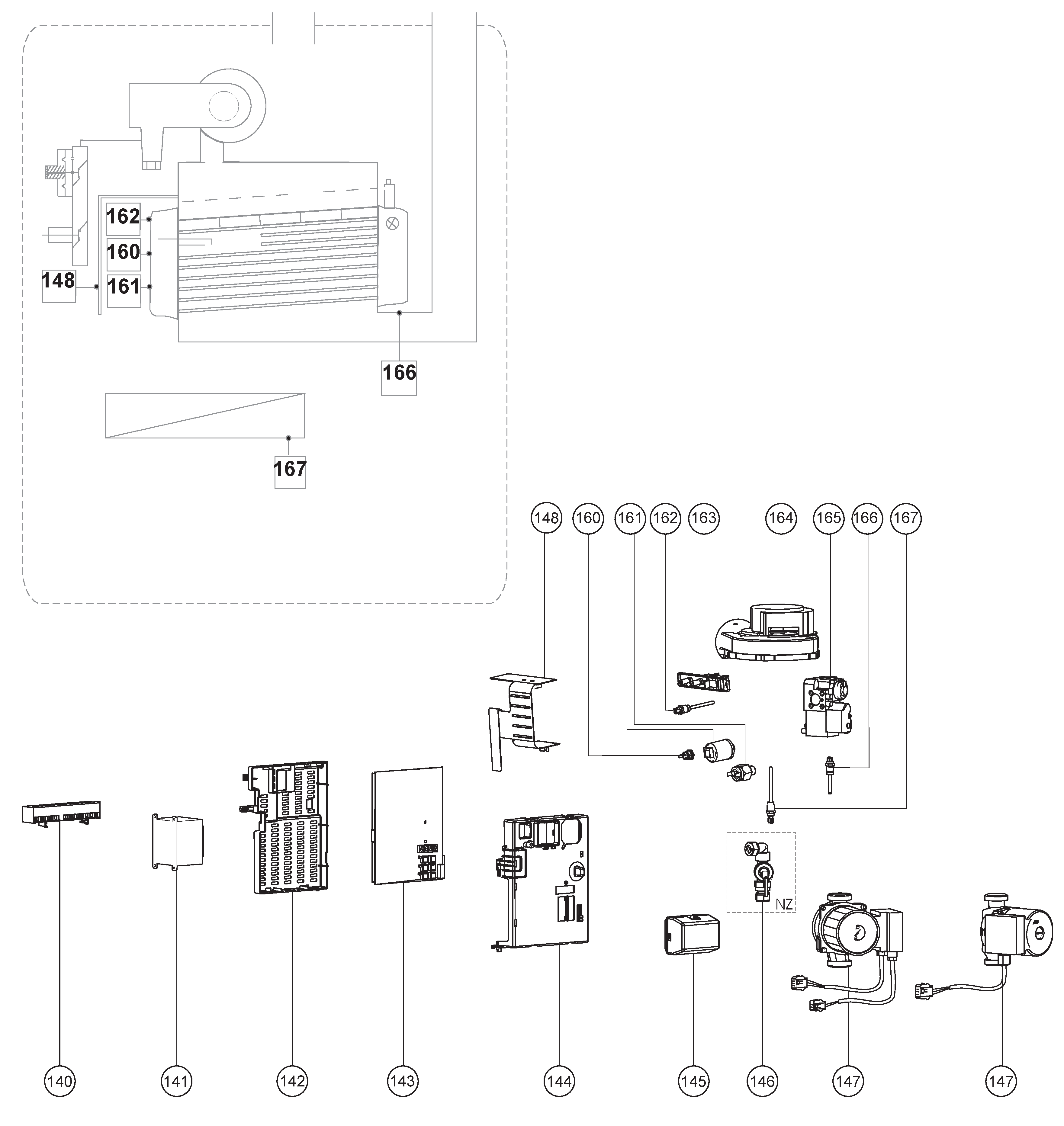

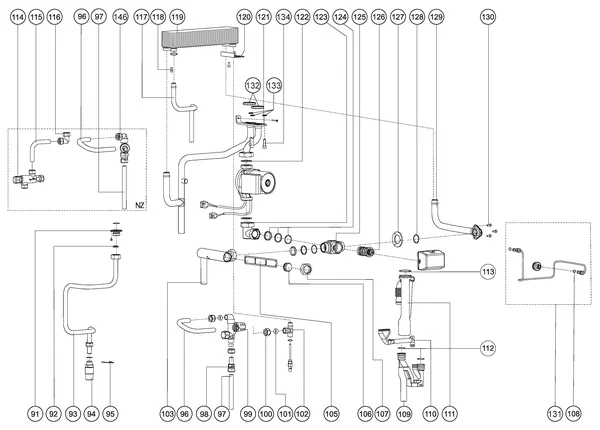

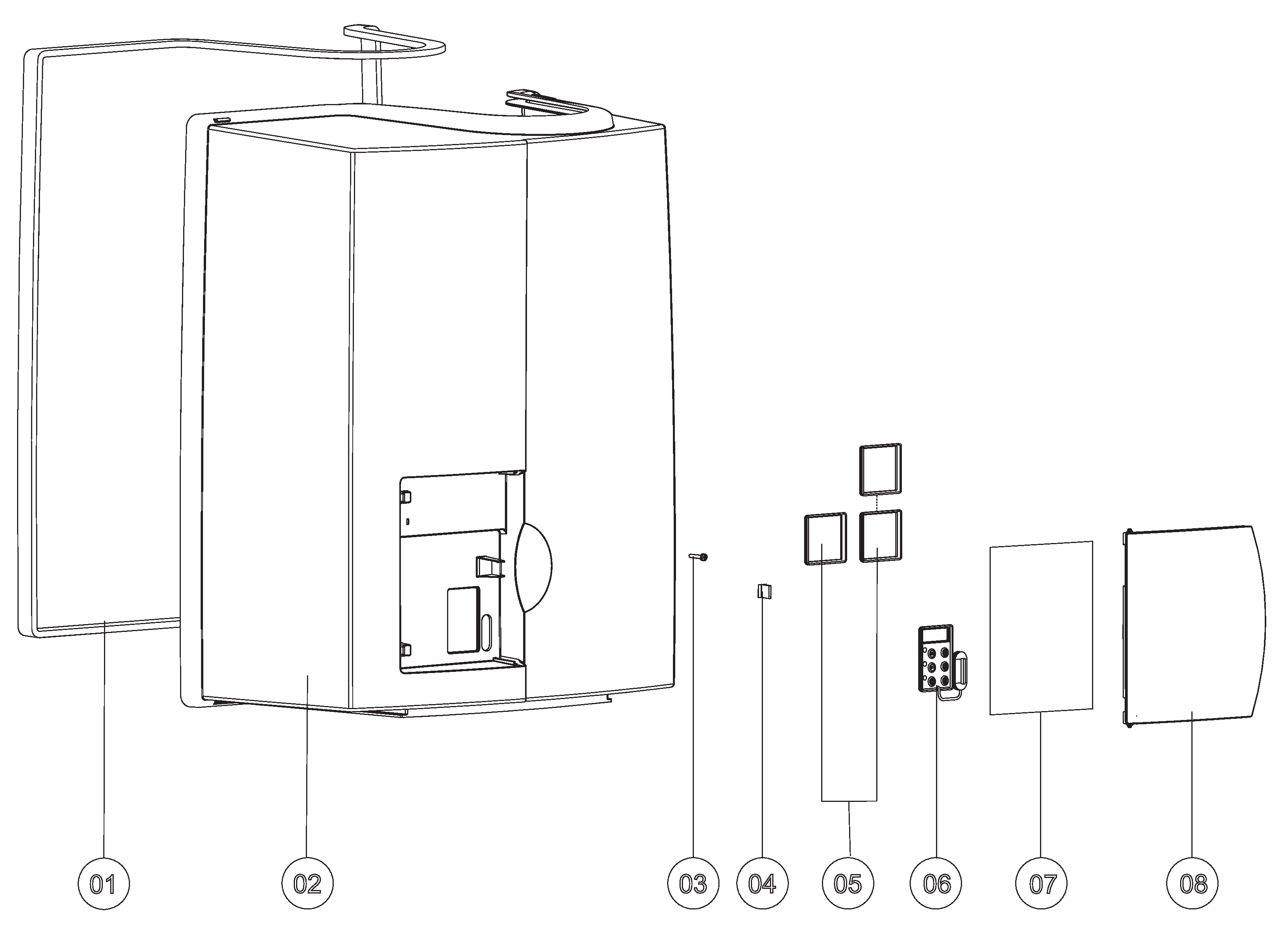

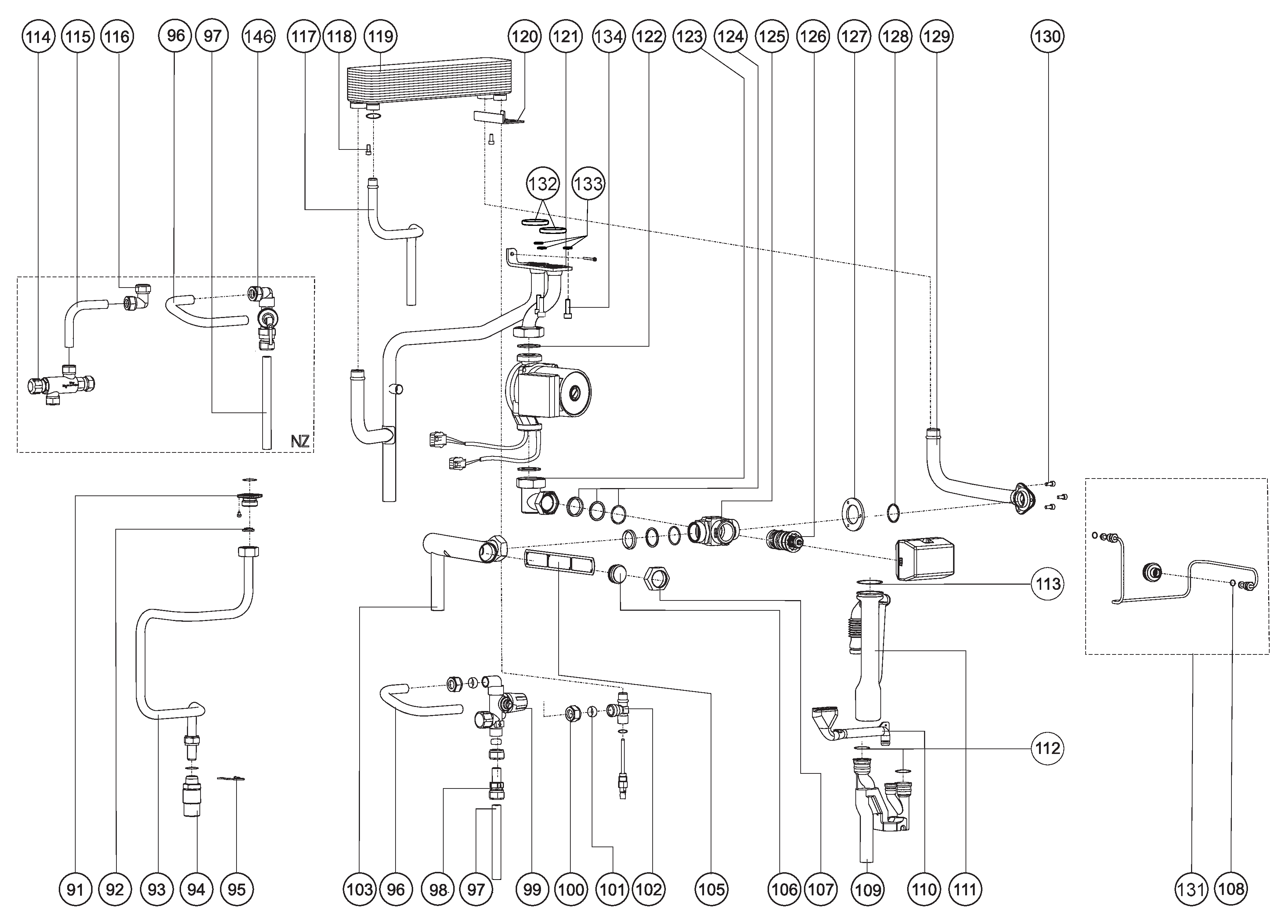

Tekeningen van de Atag Enigma SHR 32T Standard

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Atag Enigma SHR 32T Standard? Dit onderdeeltype hoort erbij

Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.

Code	Was ist los	Ersatzteiltyp
1	TD sensor fout	Sensoren und Fühler
10	Fehler Außenfühler (z. B. offen, kurzgeschlossen, außerhalb des Bereichs)	Sensoren und Fühler
20	Vorlauftemperaturfühler defekt	Sensoren und Fühler
40	Temperatur am Brenner-Vorlauftemperaturfühler überschritten.	Brenner
78	Wasserdrucksensor außerhalb des Bereichs oder nicht angeschlossen oder, falls der Wasserdruck in Ordnung ist: Pumpe defekt.	Pumpen
102	Druksensor Fout	Sensoren und Fühler

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Atag cv-ketel-modellen

← Alle Atag onderdelen

Häufige Fragen

Welke onderdelen zijn er voor de Atag Enigma SHR 32T Standard?

In de catalogus staan 88 originele onderdelen voor de Atag Enigma SHR 32T Standard, waaronder ventilatoren, sensoren en voelers, pompen, warmtewisselaars. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een ventilator voor de Atag Enigma SHR 32T Standard?

De ventilatoren voor dit model kosten €366,28 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Atag Enigma SHR 32T Standard op voorraad?

56 van de 88 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Atag Enigma SHR 32T Standard?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag Enigma SHR 32T Standard. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Atag-onderdelen?

Ja. Alle 88 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag Enigma SHR 32T Standard, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Atag Enigma SHR 32T Standard?

De onderdelen voor de Atag Enigma SHR 32T Standard lopen van €18,64 tot €472,95 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
