Atag Q42C | vanaf 4-2009 OSS3 onderdelen

Kurz gesagt

Instalpunt levert 102 originele onderdelen voor de Atag Q42C | vanaf 4-2009 OSS3, o.a. ventilatoren, sensoren en voelers, druksensoren. Bestel direct of haal af in Alblasserdam.

102Ersatzteile
66Auf Lager
€18,64Vanaf
21Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Atag Q42C | vanaf 4-2009 OSS3 (cv-ketel)? Hieronder staan alle 102 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Snel naar het juiste onderdeel voor de Atag Q42C | vanaf 4-2009 OSS3

Onderdeel	Vanaf	Lieferung
Ventilator Atag Gebläse komplett 230V AC	€408,58	Op voorraad, morgen in huis
Ontstekingsonderdeel Atag Zündelektrode inkl. Dichtung Q und SHR nach neuem Wärmetauscher 2013 ab 2009	€102,72	Op voorraad, morgen in huis
Druksensor Atag Wasserdrucksensor Huba	€112,56	Op voorraad, morgen in huis
Pomp Atag Pumpenmotor UPMO 20-70 130 9U 230V	€345,15	Op voorraad, morgen in huis
Branderautomaat Atag Feuerungsautomat 5415 Q-Serie	€630,85	Op voorraad, morgen in huis
Display Atag Displayplatine MCBA 1415 Q-Serie	€137,64	Op voorraad, morgen in huis

Prijzen inclusief btw, rechtstreeks uit de kassa. Hieronder de complete onderdelenlijst van dit model.

Installateur oder selbstständiger Monteur? Erstellen Sie kostenlos ein Geschäftskonto: Preise zzgl. MwSt. und Rechnungen auf Ihren Firmennamen.

Ventilatoren voor de Atag Q42C | vanaf 4-2009 OSS3 (2) alle Atag ventilatoren →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Gebläse komplett 230V AC	8135470 fabr.nr. S4310520	€408,58	Auf Lager	Bekijk & bestel
Rewind überholtes Gebläse für Atag 230V AC (S4310520)	8930069	€276,31	Auf Lager	Bekijk & bestel

Sensoren en voelers voor de Atag Q42C | vanaf 4-2009 OSS3 (3)

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Sensor Speicher/Rücklauf T2-3-8-9	8135300 fabr.nr. S4309700	€27,49	Auf Lager	Bekijk & bestel
Atag Vorlaufsensor/Warmwasser T1 12 kOhm	8135000 fabr.nr. S4307420	€43,72	Auf Lager	Bekijk & bestel
Atag Abgassensor	8135310 fabr.nr. S4339510	€61,91	Bestellartikel	Bekijk & bestel

Druksensoren voor de Atag Q42C | vanaf 4-2009 OSS3 (1)

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Wasserdrucksensor Huba	8135490 fabr.nr. S4466300	€112,56	Auf Lager	Bekijk & bestel

Pompen voor de Atag Q42C | vanaf 4-2009 OSS3 (1) alle Atag pompen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Pumpenmotor UPMO 20-70 130 9U 230V	8135291 fabr.nr. S5033800	€345,15	Auf Lager	Bekijk & bestel

Gasblokken en gasregeling voor de Atag Q42C | vanaf 4-2009 OSS3 (2) alle Atag gasblokken en gasregeling →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Gasregelblock Typ VK8115V	8135130 fabr.nr. S4304700	€190,74	Auf Lager	Bekijk & bestel
Atag Venturi SHR51/60	8139123 fabr.nr. S4319020	€119,93	Bestellartikel	Bekijk & bestel

Branderautomaten voor de Atag Q42C | vanaf 4-2009 OSS3 (1) alle Atag branderautomaten →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Feuerungsautomat 5415 Q-Serie	8137099 fabr.nr. S4711200	€630,85	Auf Lager	Bekijk & bestel

Ontsteking en ionisatie voor de Atag Q42C | vanaf 4-2009 OSS3 (1) alle Atag ontsteking en ionisatie →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Zündelektrode inkl. Dichtung Q und SHR nach neuem Wärmetauscher 2013 ab 2009	8138101 fabr.nr. S4710100	€102,72	Auf Lager	Bekijk & bestel

Sifons en condensafvoer voor de Atag Q42C | vanaf 4-2009 OSS3 (1) alle Atag sifons en condensafvoer →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Siphon komplett SHR	8136240 fabr.nr. S4451610	€70,76	Auf Lager	Bekijk & bestel

Branders voor de Atag Q42C | vanaf 4-2009 OSS3 (1) alle Atag branders →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Brennerbett OSS3/4 Erdgas	8138129 fabr.nr. S4825600	€359,90	Auf Lager	Bekijk & bestel

Displays en bediening voor de Atag Q42C | vanaf 4-2009 OSS3 (1) alle Atag displays en bediening →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Displayplatine MCBA 1415 Q-Serie	8139128 fabr.nr. S4713600	€137,64	Auf Lager	Bekijk & bestel

Filters voor de Atag Q42C | vanaf 4-2009 OSS3 (1)

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Wasserfilter	8136265 fabr.nr. S4317500	€48,14	Bestellartikel	Bekijk & bestel

Onderhouds- en servicesets voor de Atag Q42C | vanaf 4-2009 OSS3 (1) alle Atag onderhouds- en servicesets →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Wartungsset für OSS3/4	8139225 fabr.nr. S4784900	€90,43	Auf Lager	Bekijk & bestel

Kleppen en ventielen voor de Atag Q42C | vanaf 4-2009 OSS3 (7) alle Atag kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Sicherheitsventil Duco 3 bar	8135200 fabr.nr. S4344630	€41,75	Auf Lager	Bekijk & bestel
Atag automatischer Entlüfter verchromt SHR für OSS1/2/3/4	8135041 fabr.nr. S4419110	€63,88	Auf Lager	Bekijk & bestel
Atag Mischventil SHR	8131121 fabr.nr. S4312500	€90,43	Auf Lager	Bekijk & bestel
Atag Ablaufleitung Sicherheitsventil für Sicherheitsgruppe	8131366 fabr.nr. S4338700	€67,81	Bestellartikel	Bekijk & bestel
Atag Sicherheitsgruppe inklusive Ablaufleitung	8136400 fabr.nr. S4302220	€102,23	Auf Lager	Bekijk & bestel
Atag Dosierventil 12,5 l/min	8133302 fabr.nr. S4264600	€55,03	Bestellartikel	Bekijk & bestel
Atag Überwurfmutter 15 Klemm	8139870 fabr.nr. S1035700	€28,47	Bestellartikel	Bekijk & bestel

Elektrische onderdelen voor de Atag Q42C | vanaf 4-2009 OSS3 (1) alle Atag elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Trafo für MCBA 1415D	8135421 fabr.nr. S4324900	€113,05	Auf Lager	Bekijk & bestel

Kraanonderdelen voor de Atag Q42C | vanaf 4-2009 OSS3 (1)

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Kartusche für Dreiwegeventil	8130385 fabr.nr. S4268400	€100,26	Auf Lager	Bekijk & bestel

Kabels en kabelbomen voor de Atag Q42C | vanaf 4-2009 OSS3 (4) alle Atag kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Zündkerzenkabel	8135070 fabr.nr. S4323800	€52,07	Auf Lager	Bekijk & bestel
Atag Erdungskabel Zündung	8139223 fabr.nr. S4723200	€24,54	Auf Lager	Bekijk & bestel
Atag ionisatiekabel	8135160 fabr.nr. S4323900	€55,03	Bestellartikel	Bekijk & bestel
Atag Kabelbaum BE 2 SHR	8135265 fabr.nr. S4398510	€191,73	Bestellartikel	Bekijk & bestel

Pakkingen en afdichtingen voor de Atag Q42C | vanaf 4-2009 OSS3 (24) alle Atag pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag O-Ring Siphon R 46 x 3 mm	8135190 fabr.nr. S4309900	€30,44	Bestellartikel	Bekijk & bestel
Atag O-Ring Siphon/Rohr	8131367 fabr.nr. S4316300	€44,21	Bestellartikel	Bekijk & bestel
Atag O-Ring Kondensatwanne/Siphon	8131368 fabr.nr. S4316400	€23,55	Auf Lager	Bekijk & bestel
Atag Dichtring Gasarmatur/Venturi für OSS1/2/3/4	8139033 fabr.nr. S4337610	€24,54	Auf Lager	Bekijk & bestel
Atag Dichtring Venturi/Gebläse für OSS1/2/3/4	8139034 fabr.nr. S4325610	€24,54	Auf Lager	Bekijk & bestel
Atag Lippenring Abgasstutzen	8139019 fabr.nr. S4472600	€24,54	Auf Lager	Bekijk & bestel
Atag O-Ring 2 Stück	8131119 fabr.nr. S4312300	€26,50	Auf Lager	Bekijk & bestel
Atag Lippendichtung 80 mm für OSS1/2/3/4	8135123 fabr.nr. S4304200	€31,42	Auf Lager	Bekijk & bestel
Atag Pumpendichtung 3/4" DN20 R38x25x2 mm 2 Stück	8130150 fabr.nr. S1003810	€21,59	Auf Lager	Bekijk & bestel
Atag Dichtung Kondensat-/Luftkasten	8130125 fabr.nr. S4339110	€33,39	Auf Lager	Bekijk & bestel
Atag Dichtung	8135156 fabr.nr. S4323710	€23,55	Auf Lager	Bekijk & bestel
Atag Dichtung Brennerbett/Oberteil für OSS3/4	8138120 fabr.nr. S4717400	€42,24	Auf Lager	Bekijk & bestel
Atag Dichtung Wärmetauscher/Oberteil für OSS3/4	8138122 fabr.nr. S4719900	€39,29	Auf Lager	Bekijk & bestel
Atag Dichtring Ansauggebläse SHR für OSS1/2/3/4	8135246 fabr.nr. S4309500	€22,57	Auf Lager	Bekijk & bestel
Atag Dichtung Gebläseöffnung SHR für OSS1/2/3/4	8135270 fabr.nr. S4305700	€24,54	Auf Lager	Bekijk & bestel
Atag Dichtung Luftzufuhr Ø80 mm	8135153 fabr.nr. S4323510	€32,41	Auf Lager	Bekijk & bestel
Atag Dichtung Gasarmatur 3/4"	8131295 fabr.nr. S4340830	€21,59	Auf Lager	Bekijk & bestel
Atag O-Ring 13,94 x 2,62 mm Entlüfter/Plattenwärmetauscher für OSS1/2/3/4	8131325 fabr.nr. S4342300	€23,55	Auf Lager	Bekijk & bestel
Atag Dichtung Unterkasten für OSS3/4	8138123 fabr.nr. S4724500	€35,36	Auf Lager	Bekijk & bestel
Atag O-Ring-Set 4,8 x 1,8 mm Anschluss Wärmetauscher	8137056 fabr.nr. S4322320	€22,57	Auf Lager	Bekijk & bestel
Atag Dichtung 5,5 EPDM	8135255 fabr.nr. S4397000	€47,16	Bestellartikel	Bekijk & bestel
Atag O-Ring R 22,5 x 2 mm	8131369 fabr.nr. S4312100	€30,44	Bestellartikel	Bekijk & bestel
Atag Dichtung Ionisation/Zündung OSS alle	8138100 fabr.nr. S4709800	€55,03	Bestellartikel	Bekijk & bestel
Atag O-Ring 12,42 x 1,78 mm	8131361 fabr.nr. S4342400	€42,24	Bestellartikel	Bekijk & bestel

Leidingen, buizen en slangen voor de Atag Q42C | vanaf 4-2009 OSS3 (11) alle Atag leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Überwurfmutter für Filter M35	8136445 fabr.nr. S4259500	€33,39	Auf Lager	Bekijk & bestel
Atag Leitung Sicherheitsventil für OSS1/2/3/4	8137040 fabr.nr. S4467300	€43,22	Auf Lager	Bekijk & bestel
Atag Kupplungsset Speicher	8137096 fabr.nr. S4272100	€51,09	Auf Lager	Bekijk & bestel
Atag Gasleitung	8131305 fabr.nr. S4340510	€53,06	Auf Lager	Bekijk & bestel
Atag Abgasrohr	8136635 fabr.nr. S4500700	€68,79	Auf Lager	Bekijk & bestel
Atag Durchführung Heizungsleitung	8139517 fabr.nr. S4310610	€31,42	Bestellartikel	Bekijk & bestel
Atag Leitung Ausdehnungsgefäß	8139037 fabr.nr. S4318020	€98,30	Bestellartikel	Bekijk & bestel
Atag Kupplungsset Gasarmatur 3/4 SHR	8131321 fabr.nr. S4340900	€56,99	Bestellartikel	Bekijk & bestel
Atag Leitung Ø15 mm Mix SHR	8139108 fabr.nr. S4312900	€59,94	Bestellartikel	Bekijk & bestel
Atag leiding boiler/driewegklep	8136071 fabr.nr. S4317900	€55,03	Bestellartikel	Bekijk & bestel
Atag Rücklaufleitung Dreiwegeventil	8139071 fabr.nr. S4326600	€121,90	Bestellartikel	Bekijk & bestel

Beplating en panelen voor de Atag Q42C | vanaf 4-2009 OSS3 (8) alle Atag beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Oberteil VC 6940-10	8135180 fabr.nr. S4335010	€242,38	Auf Lager	Bekijk & bestel
Atag Deckel Control Tower	8135355 fabr.nr. S4322600	€68,79	Auf Lager	Bekijk & bestel
Atag Tür Q komplett	8138114 fabr.nr. S4731400	€86,50	Auf Lager	Bekijk & bestel
Atag Abdeckung Control Tower unten S-HR	8130031 fabr.nr. S4323000	€32,41	Auf Lager	Bekijk & bestel
Atag Haube Control Tower Mitte SHR	8130032 fabr.nr. S4322900	€25,52	Auf Lager	Bekijk & bestel
Atag Haube Control Tower oben geschlossen S-HR	8130033 fabr.nr. S4322800	€31,42	Auf Lager	Bekijk & bestel
Atag Deckel Luftzufuhr 80 mm SHR	8139210 fabr.nr. S4323310	€29,45	Bestellartikel	Bekijk & bestel
Atag Deckel Luftzufuhr 120/80 mm	8138013 fabr.nr. S4323410	€44,21	Bestellartikel	Bekijk & bestel

Isolatie voor de Atag Q42C | vanaf 4-2009 OSS3 (1)

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Isolierset Rohrplatte links und rechts Q/E für OSS1/2/3/4	8138109 fabr.nr. S4730900	€33,39	Auf Lager	Bekijk & bestel

Bevestigingsmateriaal voor de Atag Q42C | vanaf 4-2009 OSS3 (11) alle Atag bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Verschluss Control Tower	8135330 fabr.nr. S4323200	€24,54	Auf Lager	Bekijk & bestel
Atag Verschluss Front Control Tower	8135340 fabr.nr. S4323100	€21,59	Auf Lager	Bekijk & bestel
Atag Verschluss Luftkasten pro Stück	8135350 fabr.nr. S4322500	€22,57	Auf Lager	Bekijk & bestel
Atag Verschlusskappe Auslassrohr Ø13 mm für Abgasmessung	8136420 fabr.nr. S4521600	€22,57	Auf Lager	Bekijk & bestel
Atag Schraube M5 x 12 mm Innensechskant Senkkopf (3 Stück) für OSS1/2/3/4	8139217 fabr.nr. S4440000	€22,57	Auf Lager	Bekijk & bestel
Atag Schraube M3 x 30 (3 Stück)	8139534 fabr.nr. S4345900	€27,49	Bestellartikel	Bekijk & bestel
Atag Kappe Entlüfter SHR 3 Stück für OSS1/2/3/4	8139162 fabr.nr. S4380600	€41,26	Bestellartikel	Bekijk & bestel
Atag Servicetülle	8138125 fabr.nr. S4317200	€29,45	Bestellartikel	Bekijk & bestel
Atag Schraube Taptite M5 x 8 mm CK-PD (3 x)	8139214 fabr.nr. S4167500	€21,59	Auf Lager	Bekijk & bestel
Atag Schraube M6 x 20 mm Edelstahl Innensechskant BP 4,2 3 Stück	8139513 fabr.nr. S4307220	€29,45	Bestellartikel	Bekijk & bestel
Atag Schraube M5 x 12 mm Sechskant DIN7985 (5 x)	8139213 fabr.nr. S4418710	€25,52	Auf Lager	Bekijk & bestel

Overige onderdelen voor de Atag Q42C | vanaf 4-2009 OSS3 (18)

Onderdeel	Artikelnr. / fabr.nr.	Preis	Voorraad
Atag Kondensatwanne komplett 60 kW OSS3/4	8138108 fabr.nr. S4730800	€141,08	Auf Lager	Bekijk & bestel
Atag Dreiwegeventilgehäuse VC8010 (O-R)	8135110 fabr.nr. S4308200	€134,69	Auf Lager	Bekijk & bestel
Atag Filterkappe	8136440 fabr.nr. S4317610	€43,22	Auf Lager	Bekijk & bestel
Atag Klemmstange Kondensatwanne für OSS1/2/3/4	8139052 fabr.nr. S4310700	€31,42	Auf Lager	Bekijk & bestel
Atag Brenner-Knebelstange für OSS1/2/3/4	8139057 fabr.nr. S4310800	€32,41	Auf Lager	Bekijk & bestel
Atag Speicher kompl. 25 Liter 51kW	8139746 fabr.nr. S4730500	€1.569,57	Bestellartikel	Bekijk & bestel
Atag Wasserschloss Drucksensor	8137098 fabr.nr. S4325900	€34,37	Auf Lager	Bekijk & bestel
Atag Control Tower hinten	8136060 fabr.nr. S4322700	€75,68	Auf Lager	Bekijk & bestel
Atag Leitung Speicher	8139992 fabr.nr. S4318400	€151,41	Bestellartikel	Bekijk & bestel
Atag Ansaugstück SHR51/60	8135419 fabr.nr. S4324720	€58,96	Bestellartikel	Bekijk & bestel
Atag Rückseite SHR51/60	8139077 fabr.nr. S4316210	€152,39	Bestellartikel	Bekijk & bestel
Atag Oberkasten kompl. OSS3/4	8139582 fabr.nr. S4735200	€144,52	Bestellartikel	Bekijk & bestel
Atag Kondensatablaufrohr	8130886 fabr.nr. S4316500	€32,41	Auf Lager	Bekijk & bestel
Atag Kondensatstopfen 1/4" für OSS1/2/3/4	8139712 fabr.nr. S4674500	€30,44	Bestellartikel	Bekijk & bestel
Atag Luftkasten SHR 51/60	8139076 fabr.nr. S4315900	€212,38	Bestellartikel	Bekijk & bestel
Atag Rohrnippel	8139220 fabr.nr. S4498800	€57,98	Bestellartikel	Bekijk & bestel
Atag Schlauchschelle Edelstahl 20-32 mm für OSS1/2/3/4	8139224 fabr.nr. S4395600	€31,42	Bestellartikel	Bekijk & bestel
Atag Spannband für Speicher	8137095 fabr.nr. S4307300	€41,26	Bestellartikel	Bekijk & bestel

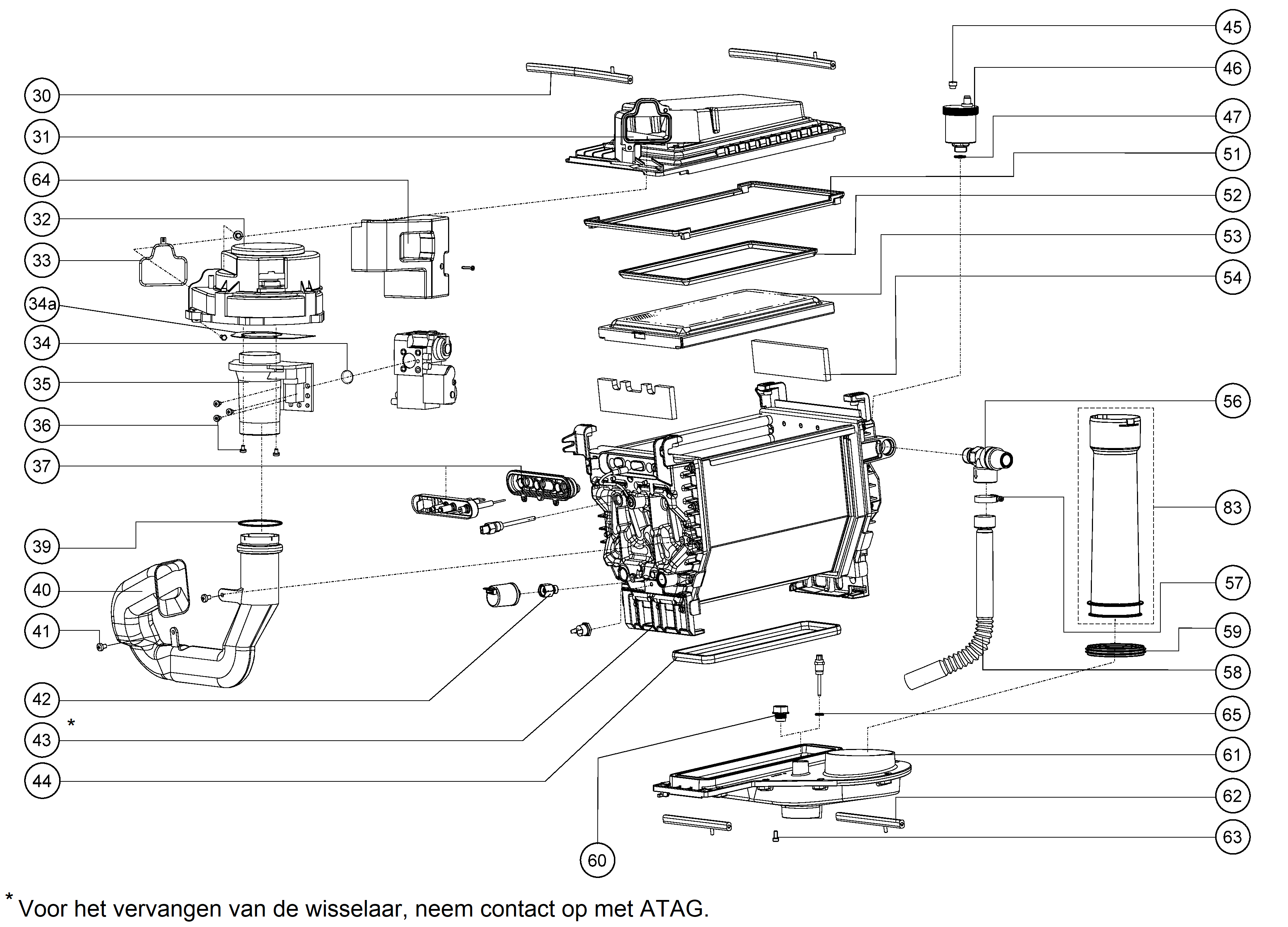

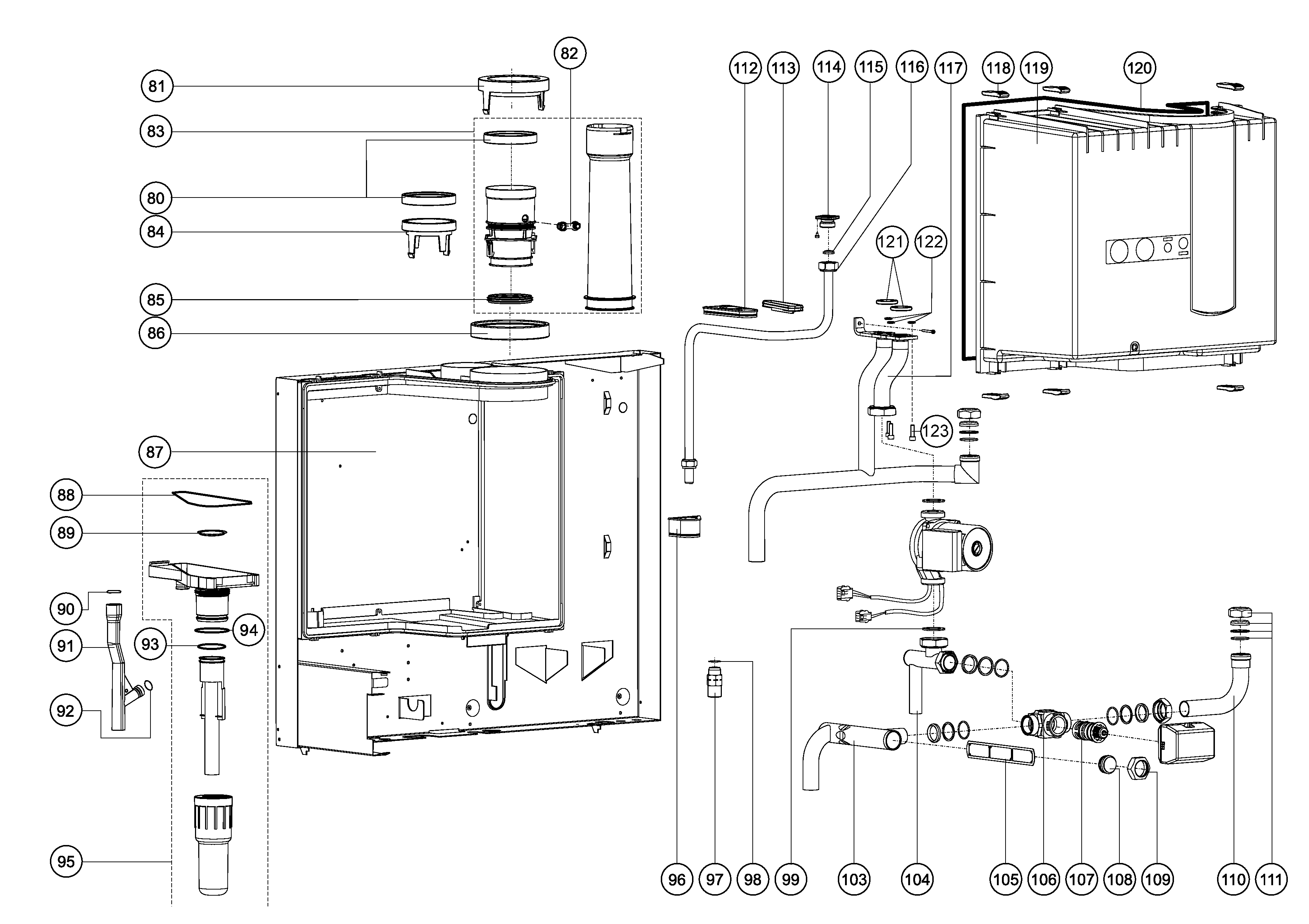

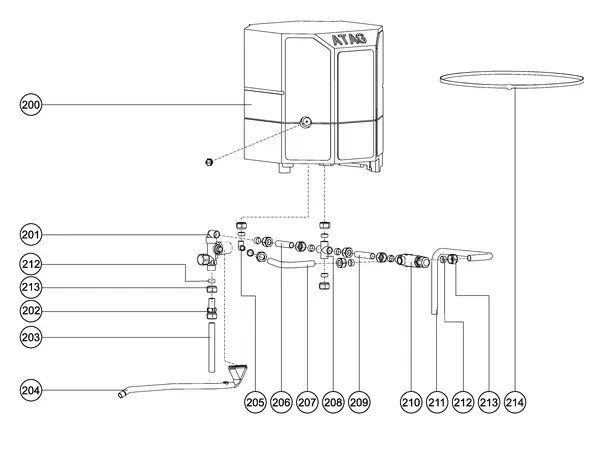

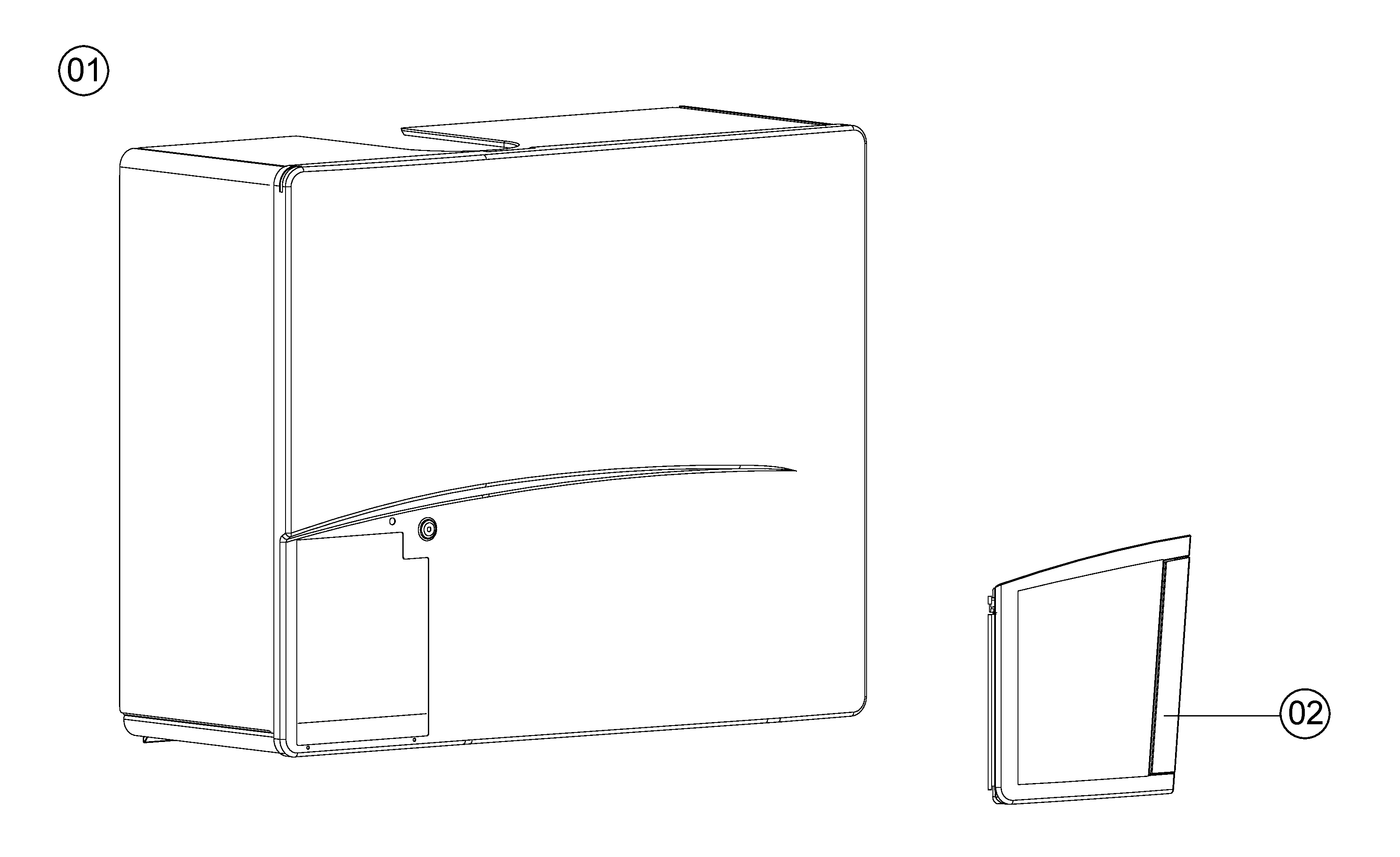

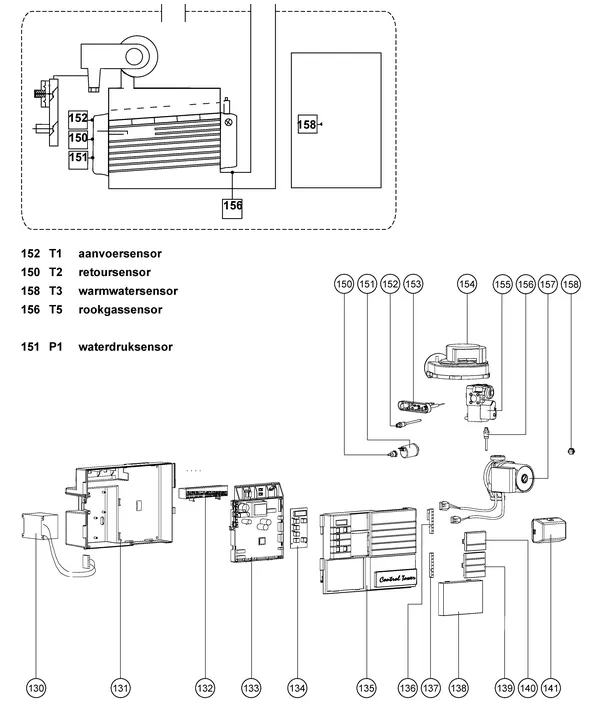

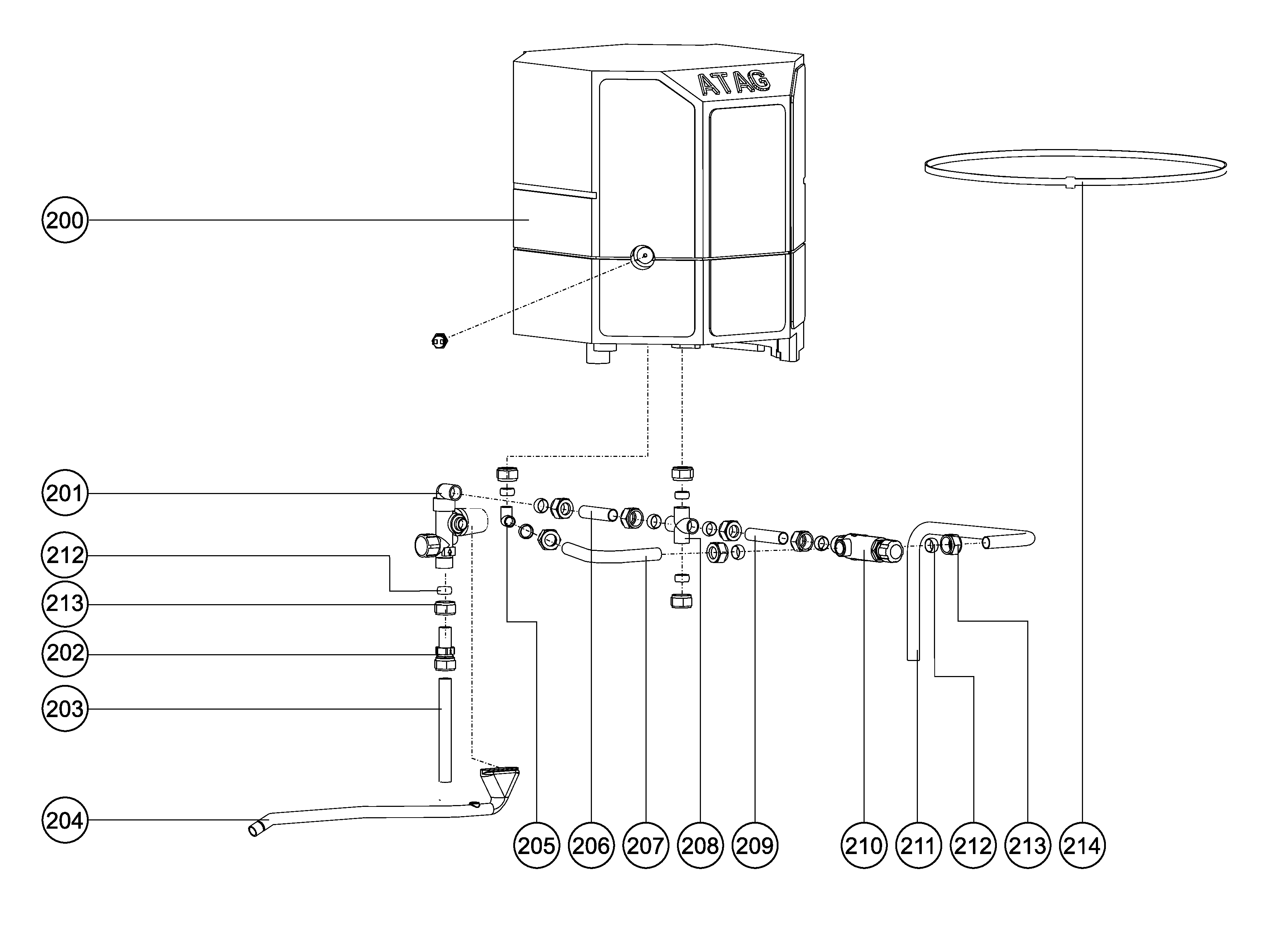

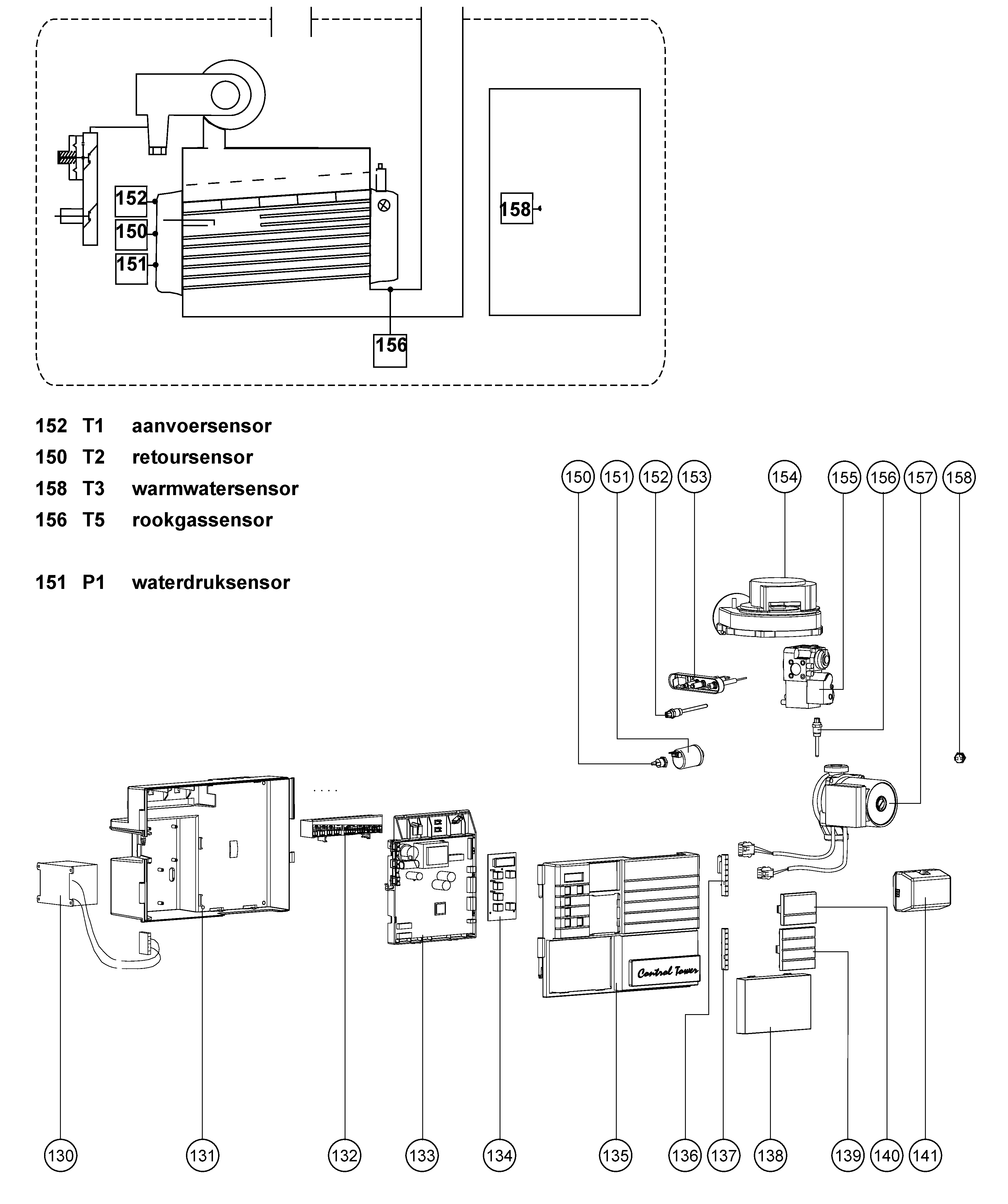

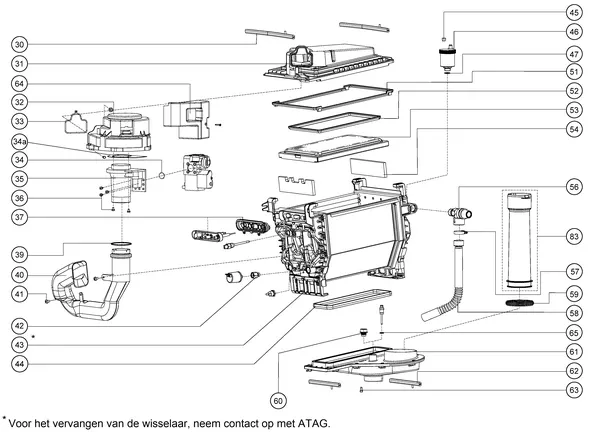

Tekeningen van de Atag Q42C | vanaf 4-2009 OSS3

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Atag Q42C | vanaf 4-2009 OSS3? Dit onderdeeltype hoort erbij

Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.

Code	Was ist los	Ersatzteiltyp
1	TD sensor fout	Sensoren und Fühler
10	Fehler Außenfühler (z. B. offen, kurzgeschlossen, außerhalb des Bereichs)	Sensoren und Fühler
20	Vorlauftemperaturfühler defekt	Sensoren und Fühler
40	Temperatur am Brenner-Vorlauftemperaturfühler überschritten.	Brenner
78	Wasserdrucksensor außerhalb des Bereichs oder nicht angeschlossen oder, falls der Wasserdruck in Ordnung ist: Pumpe defekt.	Pumpen
102	Druksensor Fout	Sensoren und Fühler

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Atag cv-ketel-modellen

← Alle Atag onderdelen

Häufige Fragen

Welke onderdelen zijn er voor de Atag Q42C | vanaf 4-2009 OSS3?

In de catalogus staan 102 originele onderdelen voor de Atag Q42C | vanaf 4-2009 OSS3, waaronder ventilatoren, sensoren en voelers, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een ventilator voor de Atag Q42C | vanaf 4-2009 OSS3?

De ventilatoren voor dit model kosten €483,24 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Atag Q42C | vanaf 4-2009 OSS3 op voorraad?

66 van de 102 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Atag Q42C | vanaf 4-2009 OSS3?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag Q42C | vanaf 4-2009 OSS3. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Atag-onderdelen?

Ja. Alle 102 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag Q42C | vanaf 4-2009 OSS3, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Atag Q42C | vanaf 4-2009 OSS3?

De onderdelen voor de Atag Q42C | vanaf 4-2009 OSS3 lopen van €18,64 tot €2.052,46 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
