Atag XL70 | vanaf 2012 OSS4 onderdelen
Kurz gesagt
Instalpunt levert 66 originele onderdelen voor de Atag XL70 | vanaf 2012 OSS4, o.a. ventilatoren, temperatuurvoelers en NTC-sensoren, druksensoren. Bestel direct of haal af in Alblasserdam.
- 66Ersatzteile
- 38Auf Lager
- €18,64Vanaf
- 21Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de Atag XL70 | vanaf 2012 OSS4 (cv-ketel)? Hieronder staan alle 66 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →Snel naar het juiste onderdeel voor de Atag XL70 | vanaf 2012 OSS4
| Onderdeel | Vanaf | Lieferung |
|---|---|---|
| Ventilator Atag Gebläse 230V XL OSS4 | €354,00 | Op voorraad, morgen in huis |
| Ontstekingsonderdeel Atag Zündelektrode inkl. Dichtung Q und SHR nach neuem Wärmetauscher 2013 ab 2009 | €102,72 | Op voorraad, morgen in huis |
| Druksensor Atag Wasserdrucksensor Huba | €112,56 | Op voorraad, morgen in huis |
| Temperatuurvoeler Atag NTC Rücklauf 10K | €38,31 | Op voorraad, morgen in huis |
| Branderautomaat Atag Feuerungsautomat BIC XL-Serie | €500,54 | Op voorraad, morgen in huis |
| Display Atag Display MMI im Gehäuse XL-Serie | €228,12 | Op voorraad, morgen in huis |
Prijzen inclusief btw, rechtstreeks uit de kassa. Hieronder de complete onderdelenlijst van dit model.
Installateur oder selbstständiger Monteur? Erstellen Sie kostenlos ein Geschäftskonto: Preise zzgl. MwSt. und Rechnungen auf Ihren Firmennamen.
- Gebläse 1
- Temperaturfühler und NTC-Sensoren 3
- Drucksensoren 1
- Pumpen 1
- Gasarmaturen und Gasregelung 3
- Feuerungsautomaten 1
- Zündung und Ionisation 2
- Siphons und Kondensatableitung 2
- Brenner 1
- Displays und Bedienung 1
- Filter 1
- Wartungs- und Servicesets 1
- Klappen und Ventile 3
- Elektrische Bauteile 1
- Armaturenteile 1
- Kabel und Kabelbäume 3
- Dichtungen 21
- Leitungen, Rohre und Schläuche 2
- Verkleidung und Paneele 2
- Isolierung 1
- Befestigungsmaterial 5
- Overige onderdelen 9
Ventilatoren voor de Atag XL70 | vanaf 2012 OSS4 (1) alle Atag ventilatoren →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Gebläse 230V XL OSS4 | 8139867 fabr.nr. S4760800 | €354,00 | Auf Lager | Bekijk & bestel |
Temperatuurvoelers en NTC-sensoren voor de Atag XL70 | vanaf 2012 OSS4 (3) alle Atag temperatuurvoelers en NTC-sensoren →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag NTC Rücklauf 10K | 8139178 fabr.nr. S4746000 | €38,31 | Auf Lager | Bekijk & bestel |
| Atag NTC Vorlauf 10K | 8139180 fabr.nr. S4745900 | €50,11 | Auf Lager | Bekijk & bestel |
| Atag Außenfühler für A-, E-, i- und XL-Serie | 0650302 fabr.nr. ARZ0055U | €95,35 | Bestellartikel | Bekijk & bestel |
Druksensoren voor de Atag XL70 | vanaf 2012 OSS4 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Wasserdrucksensor Huba | 8135490 fabr.nr. S4466300 | €112,56 | Auf Lager | Bekijk & bestel |
Pompen voor de Atag XL70 | vanaf 2012 OSS4 (1) alle Atag pompen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Pumpe UP 25-80 XL bis 11/2014 | 8139842 fabr.nr. S4810300 | €381,54 | Bestellartikel | Bekijk & bestel |
Gasblokken en gasregeling voor de Atag XL70 | vanaf 2012 OSS4 (3) alle Atag gasblokken en gasregeling →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Gasregelblock | 8139183 fabr.nr. S4751900 | €205,50 | Auf Lager | Bekijk & bestel |
| Atag Venturi SHR 35 für OSS2 | 8136305 fabr.nr. S4318920 | €116,00 | Bestellartikel | Bekijk & bestel |
| Atag Venturi SHR51/60 | 8139123 fabr.nr. S4319020 | €119,93 | Bestellartikel | Bekijk & bestel |
Branderautomaten voor de Atag XL70 | vanaf 2012 OSS4 (1) alle Atag branderautomaten →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Feuerungsautomat BIC XL-Serie | 8139722 fabr.nr. S4825300 | €500,54 | Auf Lager | Bekijk & bestel |
Ontsteking en ionisatie voor de Atag XL70 | vanaf 2012 OSS4 (2) alle Atag ontsteking en ionisatie →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Zündelektrode inkl. Dichtung Q und SHR nach neuem Wärmetauscher 2013 ab 2009 | 8138101 fabr.nr. S4710100 | €102,72 | Auf Lager | Bekijk & bestel |
| Atag Zündtrafo XL | 8139821 fabr.nr. S4802600 | €66,83 | Bestellartikel | Bekijk & bestel |
Sifons en condensafvoer voor de Atag XL70 | vanaf 2012 OSS4 (2) alle Atag sifons en condensafvoer →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Siphon extern komplett XL | 8139710 fabr.nr. S4825700 | €60,93 | Auf Lager | Bekijk & bestel |
| Atag Kondensatwanne OSS4 XL | 8139755 fabr.nr. S4792500 | €125,84 | Auf Lager | Bekijk & bestel |
Branders voor de Atag XL70 | vanaf 2012 OSS4 (1) alle Atag branders →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Brennerbett OSS3/4 Erdgas | 8138129 fabr.nr. S4825600 | €359,90 | Auf Lager | Bekijk & bestel |
Displays en bediening voor de Atag XL70 | vanaf 2012 OSS4 (1) alle Atag displays en bediening →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Display MMI im Gehäuse XL-Serie | 8139760 fabr.nr. S4825400 | €228,12 | Auf Lager | Bekijk & bestel |
Filters voor de Atag XL70 | vanaf 2012 OSS4 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Luftzufuhrfilter 100 mm | 0640938 fabr.nr. AX00540U | €243,85 | Bestellartikel | Bekijk & bestel |
Onderhouds- en servicesets voor de Atag XL70 | vanaf 2012 OSS4 (1) alle Atag onderhouds- en servicesets →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Wartungsset XL70 mit Zündelektrode | 8139819 fabr.nr. S4842700 | €113,05 | Auf Lager | Bekijk & bestel |
Kleppen en ventielen voor de Atag XL70 | vanaf 2012 OSS4 (3) alle Atag kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag automatischer Entlüfter verchromt SHR für OSS1/2/3/4 | 8135041 fabr.nr. S4419110 | €63,88 | Auf Lager | Bekijk & bestel |
| Atag Rückschlagklappe Dachaufsatz CLV-System | 0650036 fabr.nr. AA000100 | €79,61 | Auf Lager | Bekijk & bestel |
| Atag Sicherheitsventil 4 bar 3/4" IG CE | 8139828 fabr.nr. S4831000 | €98,30 | Bestellartikel | Bekijk & bestel |
Elektrische onderdelen voor de Atag XL70 | vanaf 2012 OSS4 (1) alle Atag elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Schalter 230V XL | 8139850 fabr.nr. S4801700 | €47,16 | Bestellartikel | Bekijk & bestel |
Kraanonderdelen voor de Atag XL70 | vanaf 2012 OSS4 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Kartusche V-Filter für Luftzufuhr 100 mm | 0640939 fabr.nr. AX00770U | €115,02 | Bestellartikel | Bekijk & bestel |
Kabels en kabelbomen voor de Atag XL70 | vanaf 2012 OSS4 (3) alle Atag kabels en kabelbomen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Zündkabelsatz | 8139177 fabr.nr. S4754400 | €50,11 | Auf Lager | Bekijk & bestel |
| Atag Adapterkabel SHR Huba Drucksensor | 8137070 fabr.nr. S4435400 | €40,27 | Auf Lager | Bekijk & bestel |
| Atag Kabelbaumset XL | 8139786 fabr.nr. S4825800 | €331,38 | Bestellartikel | Bekijk & bestel |
Pakkingen en afdichtingen voor de Atag XL70 | vanaf 2012 OSS4 (21) alle Atag pakkingen en afdichtingen →
Leidingen, buizen en slangen voor de Atag XL70 | vanaf 2012 OSS4 (2) alle Atag leidingen, buizen en slangen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Abgas-T-Rohr oben D:110 /80 XL | 8132167 fabr.nr. S4796200 | €96,33 | Bestellartikel | Bekijk & bestel |
| Atag Abgas-Schiebestück Durchmesser: 110 XL | 8132170 fabr.nr. S4810900 | €86,50 | Bestellartikel | Bekijk & bestel |
Beplating en panelen voor de Atag XL70 | vanaf 2012 OSS4 (2) alle Atag beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Deckel Luftzufuhr 100 XL | 8139758 fabr.nr. S4810700 | €42,24 | Bestellartikel | Bekijk & bestel |
| Atag Deckel Luftzufuhr 150/100 XL | 8139759 fabr.nr. S4810800 | €29,45 | Bestellartikel | Bekijk & bestel |
Isolatie voor de Atag XL70 | vanaf 2012 OSS4 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Isolierset Rohrplatte links und rechts Q/E für OSS1/2/3/4 | 8138109 fabr.nr. S4730900 | €33,39 | Auf Lager | Bekijk & bestel |
Bevestigingsmateriaal voor de Atag XL70 | vanaf 2012 OSS4 (5) alle Atag bevestigingsmateriaal →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Schraube M5 x 12 mm Innensechskant Senkkopf (3 Stück) für OSS1/2/3/4 | 8139217 fabr.nr. S4440000 | €22,57 | Auf Lager | Bekijk & bestel |
| Atag Aufhängebügel SHR51/60 | 8139532 fabr.nr. S4341710 | €33,39 | Bestellartikel | Bekijk & bestel |
| Atag Schraube Taptite M5 x 8 mm CK-PD (3 x) | 8139214 fabr.nr. S4167500 | €21,59 | Auf Lager | Bekijk & bestel |
| Atag Schraube M6 x 20 mm Edelstahl Innensechskant BP 4,2 3 Stück | 8139513 fabr.nr. S4307220 | €29,45 | Bestellartikel | Bekijk & bestel |
| Atag Schraube M5 x 12 mm Sechskant DIN7985 (5 x) | 8139213 fabr.nr. S4418710 | €25,52 | Auf Lager | Bekijk & bestel |
Overige onderdelen voor de Atag XL70 | vanaf 2012 OSS4 (9)
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Atag Klemmstange Kondensatwanne für OSS1/2/3/4 | 8139052 fabr.nr. S4310700 | €31,42 | Auf Lager | Bekijk & bestel |
| Atag Brenner-Knebelstange für OSS1/2/3/4 | 8139057 fabr.nr. S4310800 | €32,41 | Auf Lager | Bekijk & bestel |
| Atag Wasserschloss Drucksensor | 8137098 fabr.nr. S4325900 | €34,37 | Auf Lager | Bekijk & bestel |
| Atag Ansaugstück SHR51/60 | 8135419 fabr.nr. S4324720 | €58,96 | Bestellartikel | Bekijk & bestel |
| Atag Oberkasten kompl. OSS4 XL | 8139751 fabr.nr. S4825500 | €211,40 | Bestellartikel | Bekijk & bestel |
| Atag Kondensatstopfen 1/4" für OSS1/2/3/4 | 8139712 fabr.nr. S4674500 | €30,44 | Bestellartikel | Bekijk & bestel |
| Atag Siphonrohr intern XL | 8139853 fabr.nr. S4803100 | €68,79 | Bestellartikel | Bekijk & bestel |
| Atag Sicherungsclip Leitungen Hydroblock | 8139590 fabr.nr. S4747100 | €69,78 | Bestellartikel | Bekijk & bestel |
| Atag Abgasdichtung Ø80 mm XL | 8139636 fabr.nr. S4816700 | €36,34 | Auf Lager | Bekijk & bestel |

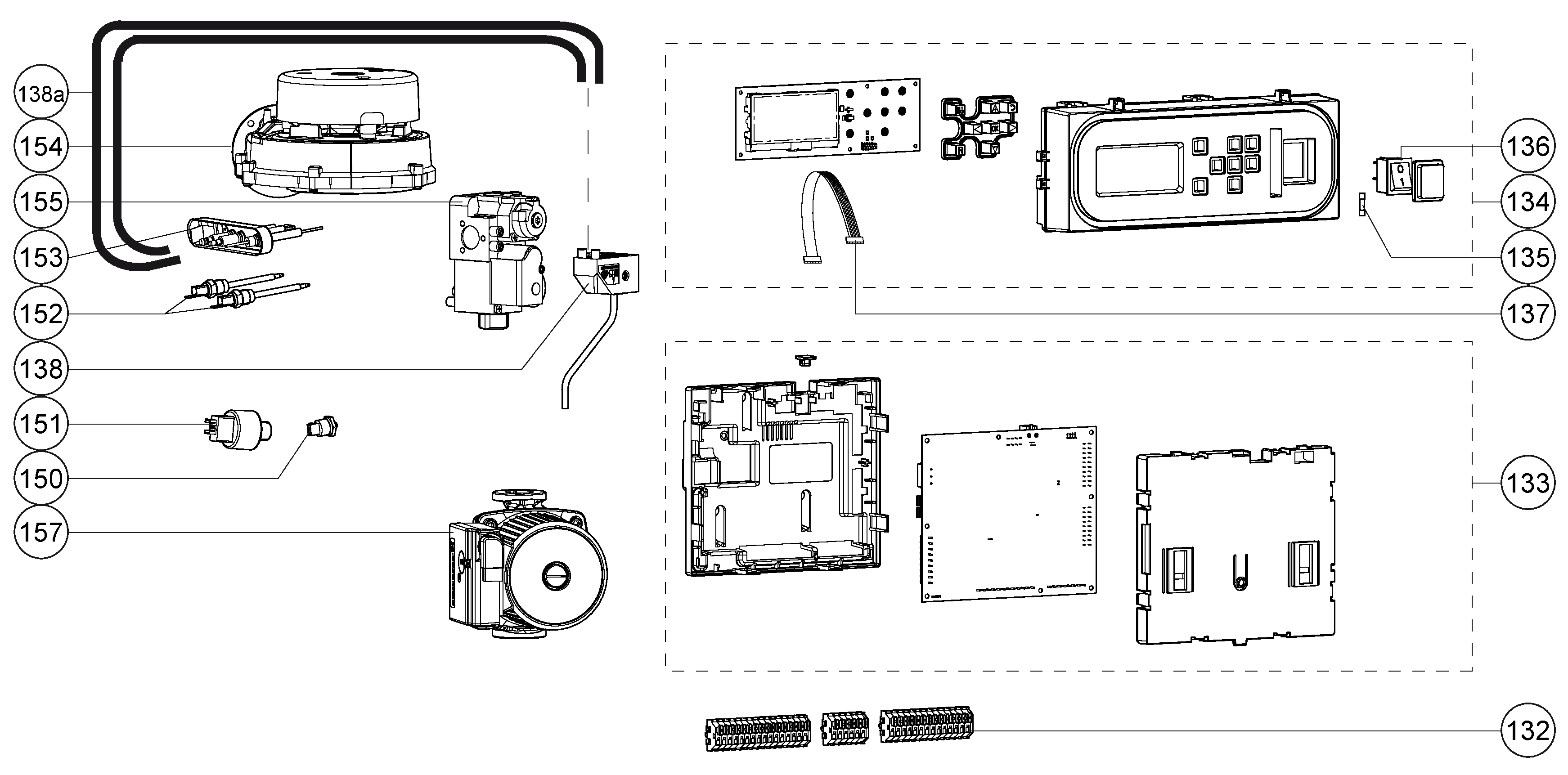

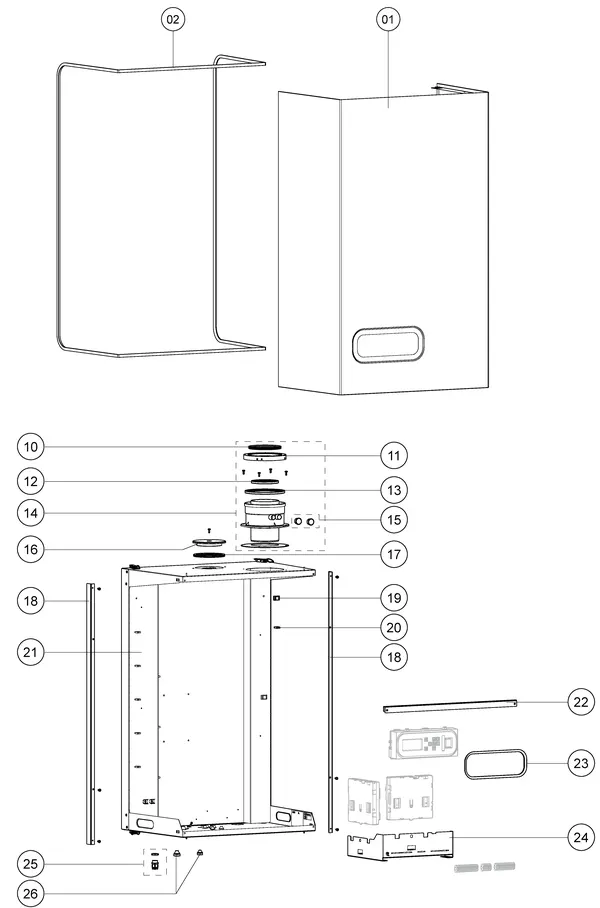

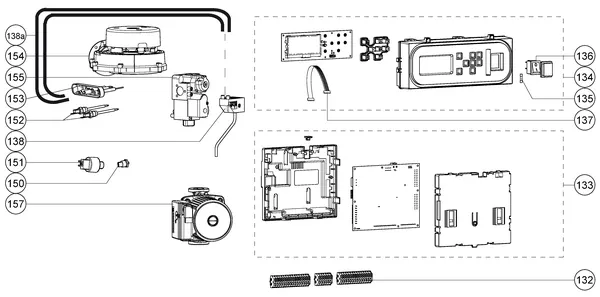

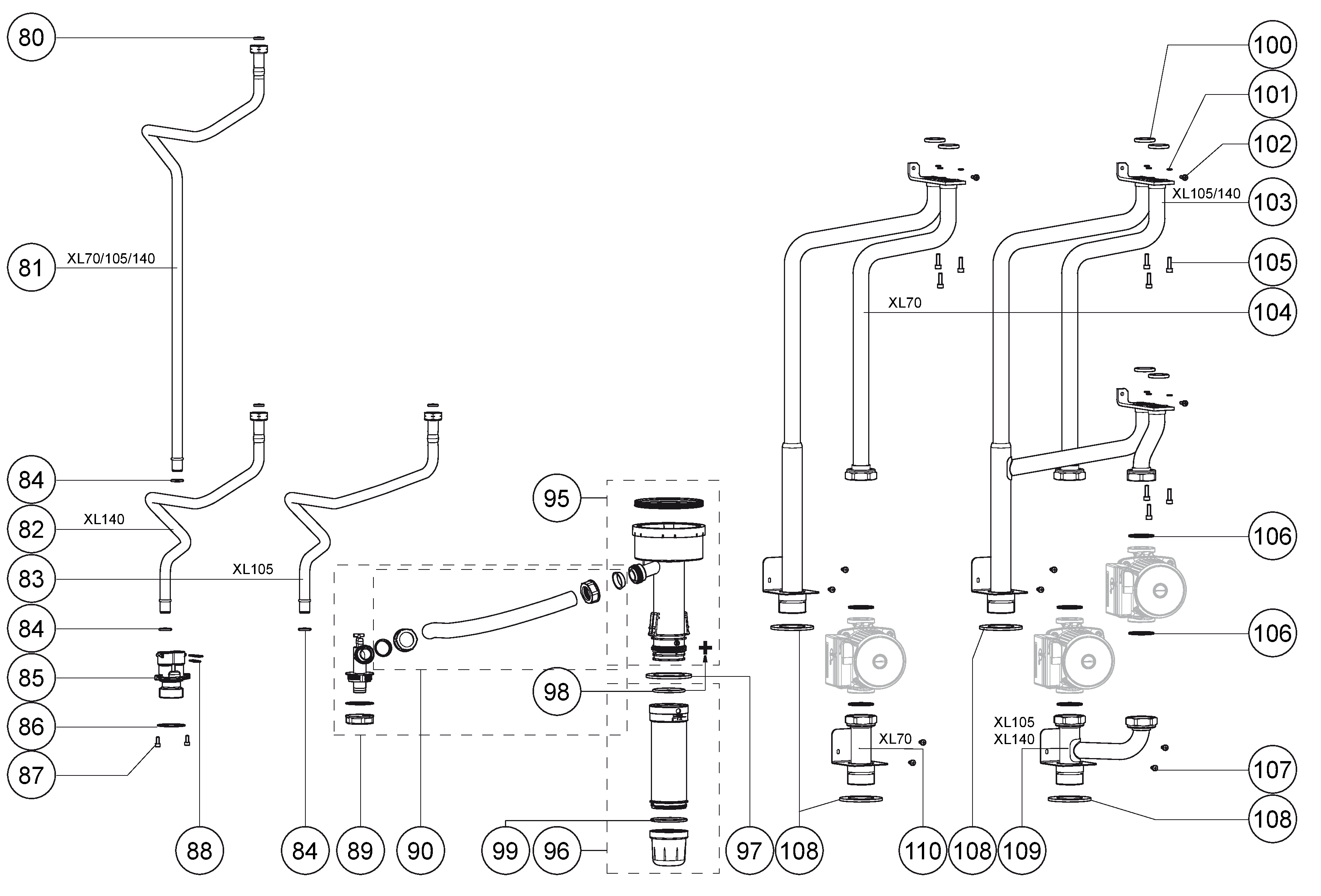

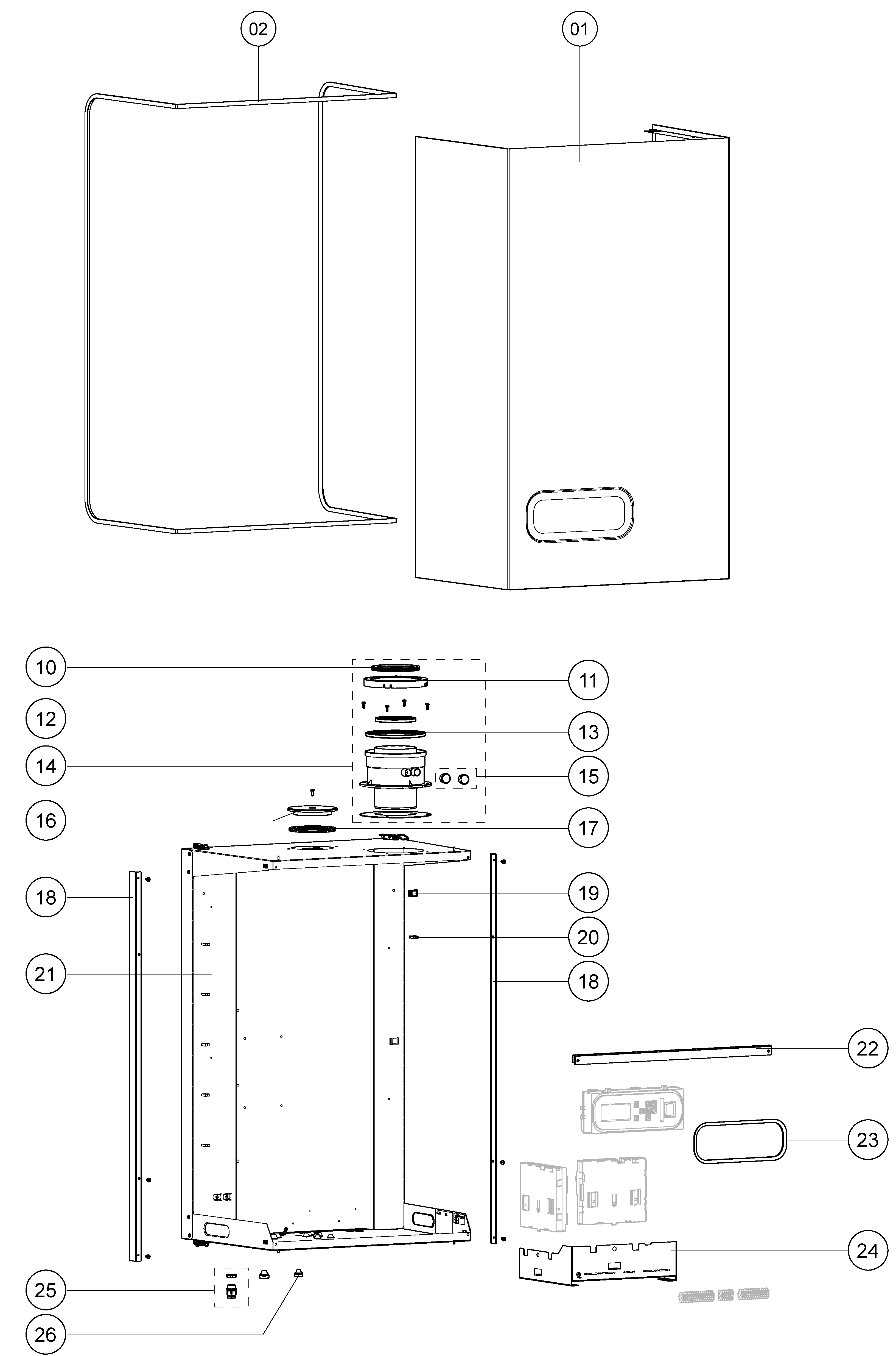

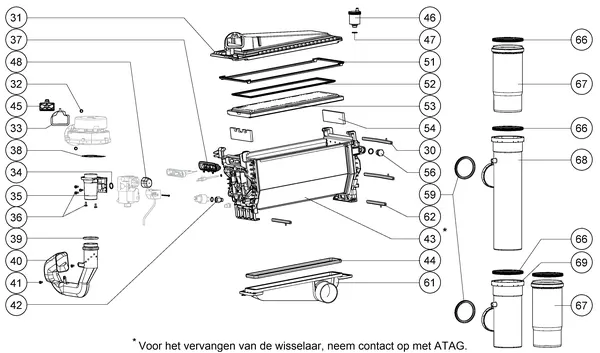

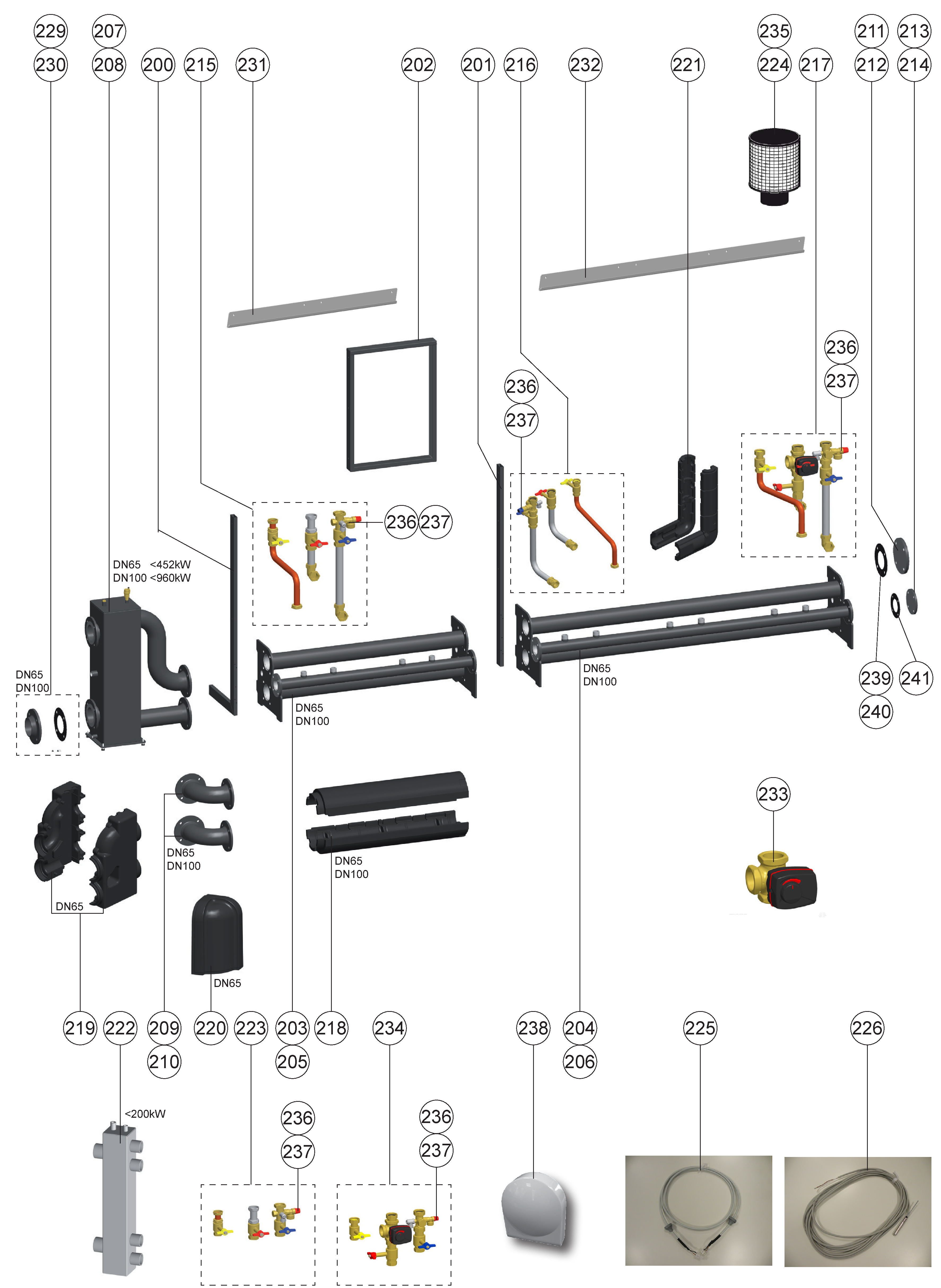

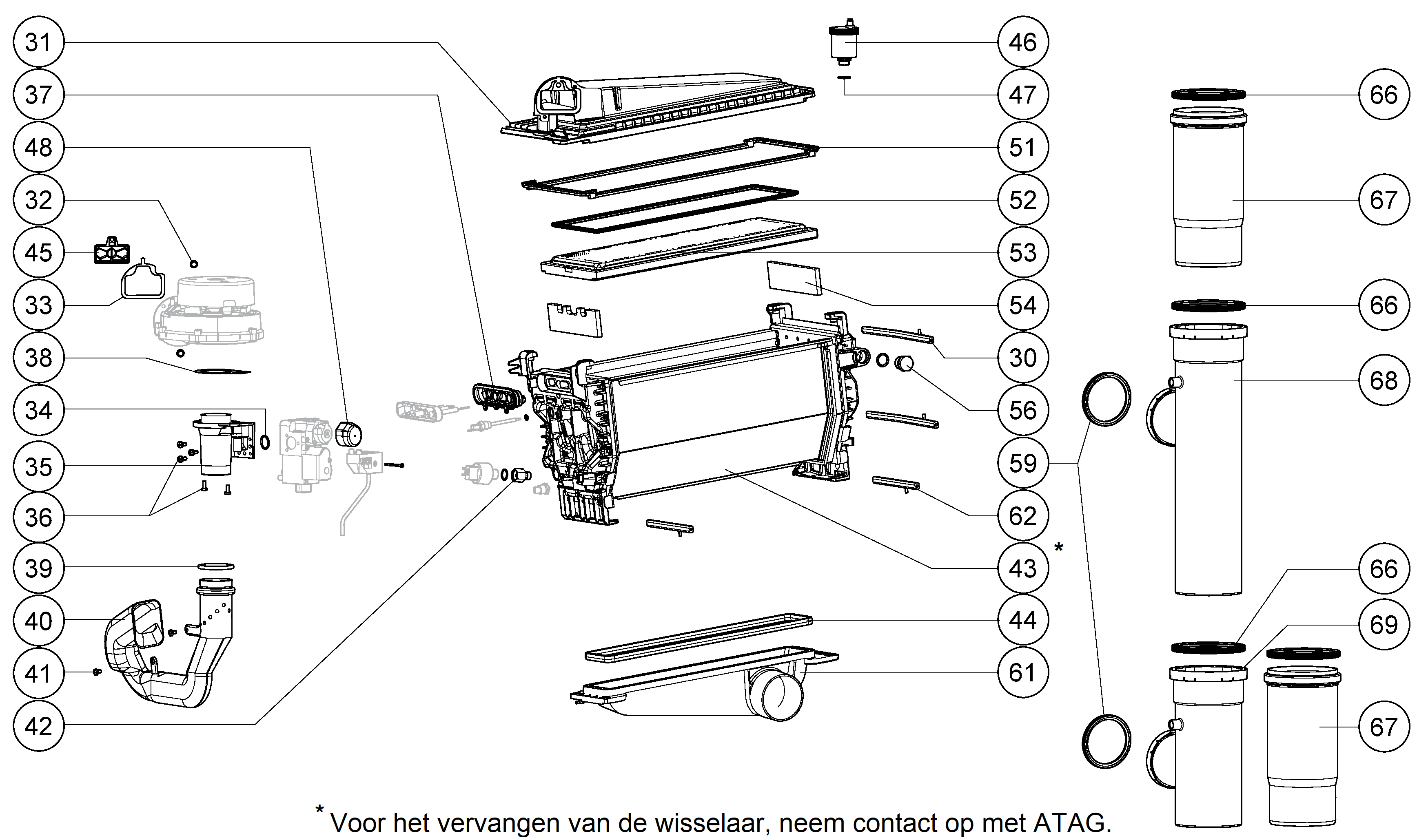

Tekeningen van de Atag XL70 | vanaf 2012 OSS4
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je Atag XL70 | vanaf 2012 OSS4? Dit onderdeeltype hoort erbij
Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.
| Code | Was ist los | Ersatzteiltyp |
|---|---|---|
| 40 | Temperatur am Brenner-Vorlauftemperaturfühler überschritten. | Brenner |
| 78 | Wasserdrucksensor außerhalb des Bereichs oder nicht angeschlossen oder, falls der Wasserdruck in Ordnung ist: Pumpe defekt. | Pumpen |
| 104 | Kein Pumpen-Kick | Pumpen |
| 129 | Gebläsefehler (Gebläse läuft nicht an) | Gebläse |
| 151 | Gebläsefehler (Drehzahlregelung wird nicht erreicht oder liegt außerhalb des Bereichs) oder defekter Feuerungsautomat. | Gebläse |
| 501 | Ionisationsstörung | Zündung und Ionisation |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere Atag cv-ketel-modellen
- Atag A203C | vanaf 2008 OSS1 97
- Atag A203EC | vanaf 10-2016 OSS2 97
- Atag A244C | vanaf 2008 bis 11-2009 OSS2 98
- Atag A244CL | vanaf 11-2009 OSS1 95
- Atag A244EC | vanaf 2008 OSS2 98
- Atag A285C | vanaf 2017 OSS2 92
- Atag A285EC | vanaf 2017 OSS2 90
- Atag Blauwe Engel CMA 350 29
- Atag Blauwe Engel CMA 352 12
- Atag Blauwe Engel CMA 650 29
- Atag Blauwe Engel CMA 652 12
- Atag Blauwe Engel CMA 950 29
Häufige Fragen
Welke onderdelen zijn er voor de Atag XL70 | vanaf 2012 OSS4?
In de catalogus staan 66 originele onderdelen voor de Atag XL70 | vanaf 2012 OSS4, waaronder ventilatoren, temperatuurvoelers en NTC-sensoren, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een ventilator voor de Atag XL70 | vanaf 2012 OSS4?
De ventilatoren voor dit model kosten €483,24 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de Atag XL70 | vanaf 2012 OSS4 op voorraad?
38 van de 66 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de Atag XL70 | vanaf 2012 OSS4?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag XL70 | vanaf 2012 OSS4. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.
Zijn dit originele Atag-onderdelen?
Ja. Alle 66 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag XL70 | vanaf 2012 OSS4, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de Atag XL70 | vanaf 2012 OSS4?
De onderdelen voor de Atag XL70 | vanaf 2012 OSS4 lopen van €18,64 tot €670,87 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
