Ersatzteile für AWB GeniaAir 5/2
Kurz gesagt
Instalpunt liefert 69 Original-Ersatzteile für AWB GeniaAir 5/2, u. a. Gebläse, Sensoren und Fühler, Temperaturfühler und NTC-Sensoren. Jetzt direkt bestellen.
- 69Ersatzteile
- 3Auf Lager
- €7,71Ab
- 20Typen
- verfügbarExplosionszeichnung
Sie suchen Ersatzteile für AWB GeniaAir 5/2 (Wärmepumpe)? Unten finden Sie alle 69 Original-Ersatzteile, nach Ersatzteiltyp gruppiert, mit der zugehörigen Explosionszeichnung. Wählen Sie einen Typ, um direkt zur passenden Tabelle zu springen.
Interaktive Explosionszeichnung ansehen →- Gebläse 1
- Sensoren und Fühler 1
- Temperaturfühler und NTC-Sensoren 1
- Druckschalter und Differenzdruckschalter 1
- Pumpen 1
- Wärmetauscher 2
- Leiterplatten und Steuerung 2
- Ausdehnungsgefäße 1
- Expansionsventile 1
- Verdichter 1
- Filter 2
- Klappen und Ventile 2
- Heizelemente 2
- Elektrische Bauteile 4
- Kabel und Kabelbäume 8
- Dichtungen 5
- Leitungen, Rohre und Schläuche 7
- Verkleidung und Paneele 11
- Isolierung 4
- Befestigungsmaterial 7
- Sonstige Ersatzteile 5
Gebläse für AWB GeniaAir 5/2 (1) alle Gebläse →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Motor, Ventilator für GeniaAir | 8070937 Herst.-Nr. 0020176766 | €311,71 | Auf Lager | Ansehen & bestellen |
Sensoren und Fühler für AWB GeniaAir 5/2 (1) alle Sensoren und Fühler →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Sensor, Hochdruck für GeniaAir | 8070878 Herst.-Nr. 0020161251 | €116,98 | Bestellartikel | Ansehen & bestellen |
Temperaturfühler und NTC-Sensoren für AWB GeniaAir 5/2 (1) alle Temperaturfühler und NTC-Sensoren →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Fühler für GeniaAir | 8070779 Herst.-Nr. 0020161208 | €44,21 | Bestellartikel | Ansehen & bestellen |
Druckschalter und Differenzdruckschalter für AWB GeniaAir 5/2 (1) alle Druckschalter und Differenzdruckschalter →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Druckschalter, Hochdruck für GeniaAir | 8070823 Herst.-Nr. 0020161252 | €58,96 | Bestellartikel | Ansehen & bestellen |
Pumpen für AWB GeniaAir 5/2 (1) alle Pumpen →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Pumpe für GeniaAir | 8070930 Herst.-Nr. 0020161207 | €311,71 | Bestellartikel | Ansehen & bestellen |
Wärmetauscher für AWB GeniaAir 5/2 (2) alle Wärmetauscher →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Verflüssiger, 5k für GeniaAir | 8070951 Herst.-Nr. 0020192842 | €683,46 | Bestellartikel | Ansehen & bestellen |
| AWB Verdampfer, 5 kW für GeniaAir | 8070957 Herst.-Nr. 0020190060 | €1.594,16 | Bestellartikel | Ansehen & bestellen |
Leiterplatten und Steuerung für AWB GeniaAir 5/2 (2) alle Leiterplatten und Steuerung →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Platine FMU | 8078609 Herst.-Nr. 0020274751 | €297,94 | Auf Lager | Ansehen & bestellen |
| AWB Platine 0020241240 - | 8078602 Herst.-Nr. 0020241240 | €211,40 | Bestellartikel | Ansehen & bestellen |
Ausdehnungsgefäße für AWB GeniaAir 5/2 (1)
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Ausdehnungsgefäß für GeniaAir | 8070900 Herst.-Nr. 0020085877 | €180,91 | Bestellartikel | Ansehen & bestellen |
Expansionsventile für AWB GeniaAir 5/2 (1)
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Expansionsventil, 5k für GeniaAir | 8070871 Herst.-Nr. 0020192849 | €106,17 | Bestellartikel | Ansehen & bestellen |
Verdichter für AWB GeniaAir 5/2 (1) alle Verdichter →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Verdichter, 5kW für GeniaAir | 8070956 Herst.-Nr. 0020192839 | €921,46 | Bestellartikel | Ansehen & bestellen |
Filter für AWB GeniaAir 5/2 (2) alle Filter →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Filter für GeniaAir | 8070734 Herst.-Nr. 0020161209 | €26,50 | Bestellartikel | Ansehen & bestellen |
| AWB Filtertrockner für GeniaAir | 8070869 Herst.-Nr. 0020038824 | €105,18 | Bestellartikel | Ansehen & bestellen |
Klappen und Ventile für AWB GeniaAir 5/2 (2) alle Klappen und Ventile →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB 4-Wege-Ventil r410a 8,5kw für GeniaAir | 8070831 Herst.-Nr. 0020030608 | €65,84 | Bestellartikel | Ansehen & bestellen |
| AWB Ventil, Schrader für u. a. GeniaAir RM05/1 0020103291 | 8079427 Herst.-Nr. 0020103291 | €10,77 | Bestellartikel | Ansehen & bestellen |
Heizelemente für AWB GeniaAir 5/2 (2)
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Heizwiderstand, Verdichter für GeniaAir | 8070814 Herst.-Nr. 0020176083 | €56,01 | Bestellartikel | Ansehen & bestellen |
| AWB Heizwiderstand, Heizung für GeniaAir | 8070852 Herst.-Nr. 0020192826 | €91,41 | Bestellartikel | Ansehen & bestellen |
Elektrische Bauteile für AWB GeniaAir 5/2 (4) alle elektrische Bauteile →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Kabeldurchführung für GeniaAir | 8070726 Herst.-Nr. 0020161259 | €25,52 | Bestellartikel | Ansehen & bestellen |
| AWB Kabeldurchführung, m20-10 | 8079471 Herst.-Nr. 0020085902 | €10,77 | Bestellartikel | Ansehen & bestellen |
| AWB Spule, 4-Wege-Ventil für GeniaAir | 8070821 Herst.-Nr. 0020161205 | €60,93 | Bestellartikel | Ansehen & bestellen |
| AWB Spule Expansionsventil für GeniaAir | 8070847 Herst.-Nr. 0020161204 | €92,40 | Bestellartikel | Ansehen & bestellen |
Kabel und Kabelbäume für AWB GeniaAir 5/2 (8) alle Kabel und Kabelbäume →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Kabelbaum, 24V Ebox 0020192867 | 8078582 Herst.-Nr. 0020192867 | €58,96 | Bestellartikel | Ansehen & bestellen |
| AWB Kabelbaum, 230V Ebox 0020241238 | 8078583 Herst.-Nr. 0020241238 | €58,96 | Bestellartikel | Ansehen & bestellen |
| AWB Kabelbaum für GeniaAir (GeniaAir 5/2) 0020176085 | 8070752 Herst.-Nr. 0020176085 | €30,44 | Bestellartikel | Ansehen & bestellen |
| AWB Kabelbaum für GeniaAir (GeniaAir 5/2) 0020161258 | 8070713 Herst.-Nr. 0020161258 | €23,55 | Bestellartikel | Ansehen & bestellen |
| AWB Kabelbaum, 230V für GeniaAir | 8070826 Herst.-Nr. 0020192833 | €61,91 | Bestellartikel | Ansehen & bestellen |
| AWB Kabelbaum, 24V für GeniaAir | 8070893 Herst.-Nr. 0020192834 | €141,57 | Bestellartikel | Ansehen & bestellen |
| AWB Kabelbaum, Pumpe für GeniaAir | 8070794 Herst.-Nr. 0020161249 | €49,12 | Bestellartikel | Ansehen & bestellen |
| AWB Kabelbaum Reset für GeniaAir | 8070712 Herst.-Nr. 0020192835 | €23,55 | Bestellartikel | Ansehen & bestellen |
Dichtungen für AWB GeniaAir 5/2 (5) alle Dichtungen →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB O-Ring für Rohr 10 mm Z | 8077553 Herst.-Nr. 2000801950 | €16,67 | Auf Lager | Ansehen & bestellen |
| AWB O-Ring für GeniaAir (GeniaAir 5/2) 0020097225 | 8070194 Herst.-Nr. 0020097225 | €10,77 | Bestellartikel | Ansehen & bestellen |
| AWB O-Ring für GeniaAir (GeniaAir 5/2) 0020079486 | 8070715 Herst.-Nr. 0020079486 | €22,57 | Bestellartikel | Ansehen & bestellen |
| AWB Dichtung für GeniaAir | 8070746 Herst.-Nr. 0020048263 | €29,45 | Bestellartikel | Ansehen & bestellen |
| AWB Dichtung, Leitung für GeniaAir | 8070635 Herst.-Nr. 0020192853 | €10,77 | Bestellartikel | Ansehen & bestellen |
Leitungen, Rohre und Schläuche für AWB GeniaAir 5/2 (7) alle Leitungen, Rohre und Schläuche →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Anschlussset für GeniaAir | 8070891 Herst.-Nr. 0020186355 | €137,64 | Bestellartikel | Ansehen & bestellen |
| AWB Dämpfer für GeniaAir | 8070787 Herst.-Nr. 0020174495 | €56,01 | Nicht lieferbar | Ansehen & bestellen |
| AWB Leitung für GeniaAir (GeniaAir 5/2) 0020192855 | 8070890 Herst.-Nr. 0020192855 | €137,64 | Bestellartikel | Ansehen & bestellen |
| AWB Leitung für GeniaAir (GeniaAir 5/2) 0020192856 | 8070880 Herst.-Nr. 0020192856 | €121,90 | Bestellartikel | Ansehen & bestellen |
| AWB Leitung, Pumpe für GeniaAir | 8070862 Herst.-Nr. 0020192854 | €94,36 | Bestellartikel | Ansehen & bestellen |
| AWB Schlauch für GeniaAir (GeniaAir 5/2) 0020075568 | 8070633 Herst.-Nr. 0020075568 | €11,75 | Bestellartikel | Ansehen & bestellen |
| AWB Schlauch für GeniaAir (GeniaAir 5/2) 0020192857 | 8070751 Herst.-Nr. 0020192857 | €31,42 | Bestellartikel | Ansehen & bestellen |
Verkleidung und Paneele für AWB GeniaAir 5/2 (11) alle Verkleidung und Paneele →
Isolierung für AWB GeniaAir 5/2 (4) alle Isolierung →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Isolierung für GeniaAir (GeniaAir 5/2) 0020183484 | 8070636 Herst.-Nr. 0020183484 | €10,77 | Bestellartikel | Ansehen & bestellen |
| AWB Isolierung für GeniaAir (GeniaAir 5/2) 0020192844 | 8070780 Herst.-Nr. 0020192844 | €44,21 | Bestellartikel | Ansehen & bestellen |
| AWB Isolierung für GeniaAir (GeniaAir 5/2) 0020192845 | 8070817 Herst.-Nr. 0020192845 | €57,98 | Bestellartikel | Ansehen & bestellen |
| AWB Isolierung, Verdichter 5k für GeniaAir | 8070829 Herst.-Nr. 0020192850 | €63,88 | Bestellartikel | Ansehen & bestellen |
Befestigungsmaterial für AWB GeniaAir 5/2 (7) alle Befestigungsmaterial →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Schraube m5x30 + Scheibe für GeniaAir | 8070618 Herst.-Nr. 0020085868 | €10,77 | Bestellartikel | Ansehen & bestellen |
| AWB Schraube für GeniaAir (GeniaAir 5/2) S5490600 | 8070632 Herst.-Nr. S5490600 | €10,77 | Bestellartikel | Ansehen & bestellen |
| AWB Schraube für GeniaAir (GeniaAir 5/2) 0020103286 | 8070733 Herst.-Nr. 0020103286 | €26,50 | Bestellartikel | Ansehen & bestellen |
| AWB Befestigungsset, Verdichter für GeniaAir | 8070776 Herst.-Nr. 0020176077 | €43,22 | Bestellartikel | Ansehen & bestellen |
| AWB Clip für GeniaAir | 8070727 Herst.-Nr. 05459000 | €24,54 | Bestellartikel | Ansehen & bestellen |
| AWB Clip und Isolierung ctn für GeniaAir | 8070714 Herst.-Nr. 0020166843 | €23,55 | Bestellartikel | Ansehen & bestellen |
| AWB Durchführungstülle für GeniaAir | 8070196 Herst.-Nr. 0020105923 | €10,77 | Bestellartikel | Ansehen & bestellen |
Sonstige Ersatzteile für AWB GeniaAir 5/2 (5)
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| AWB Kabel, Erdungskabel 0020241242 | 8078581 Herst.-Nr. 0020241242 | €56,01 | Bestellartikel | Ansehen & bestellen |
| AWB Platine Regler, Treiber kpl. 5kW 0020241231 | 8078613 Herst.-Nr. 0020241231 | €1.368,94 | Bestellartikel | Ansehen & bestellen |
| AWB Sammler, 5k für GeniaAir | 8070913 Herst.-Nr. 0020192841 | €238,93 | Bestellartikel | Ansehen & bestellen |
| AWB Kabelkanal für GeniaAir | 8070195 Herst.-Nr. 0020084490 | €10,77 | Bestellartikel | Ansehen & bestellen |
| AWB Flügelrad | 8070830 Herst.-Nr. 0020161231 | €66,83 | Bestellartikel | Ansehen & bestellen |

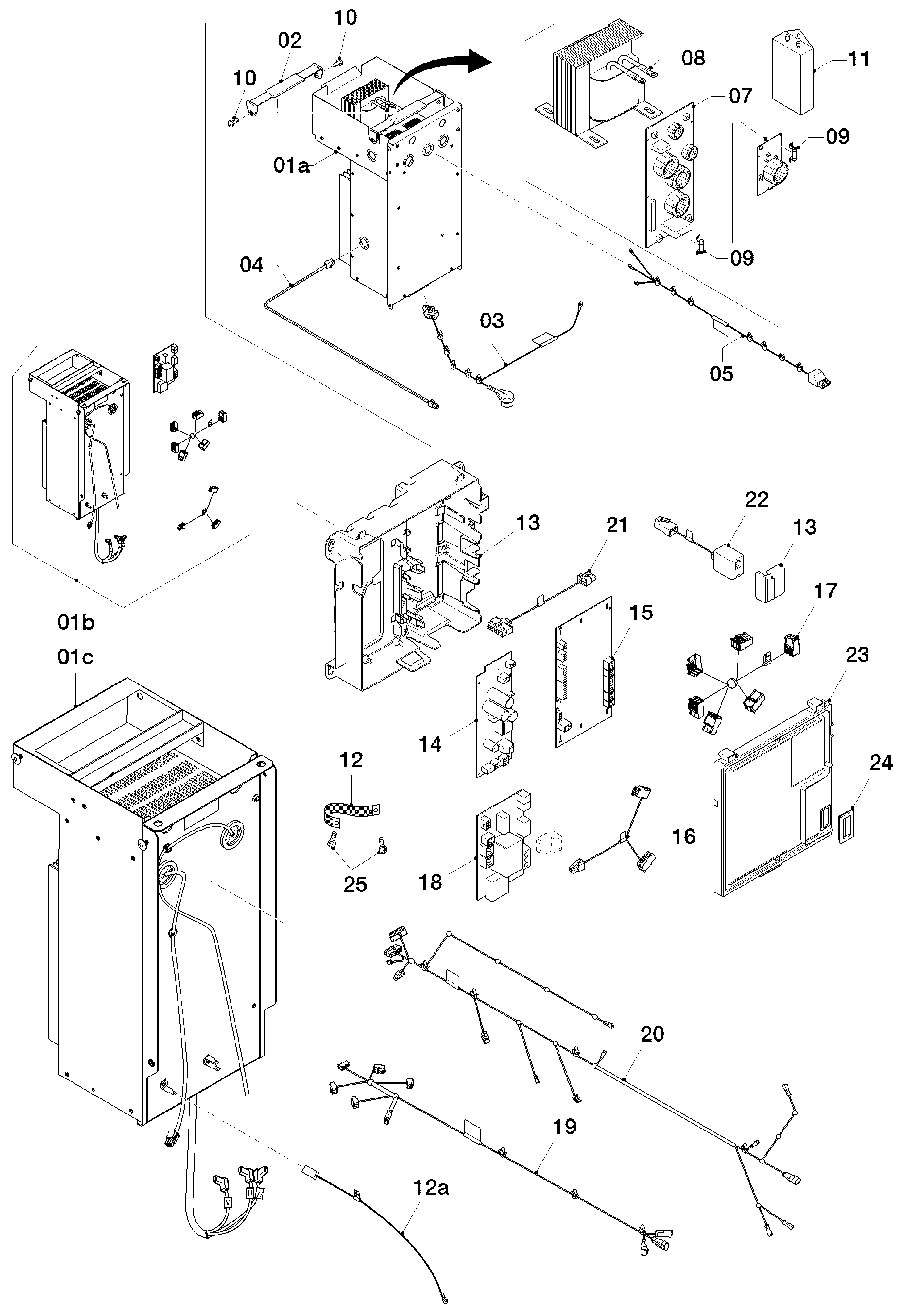

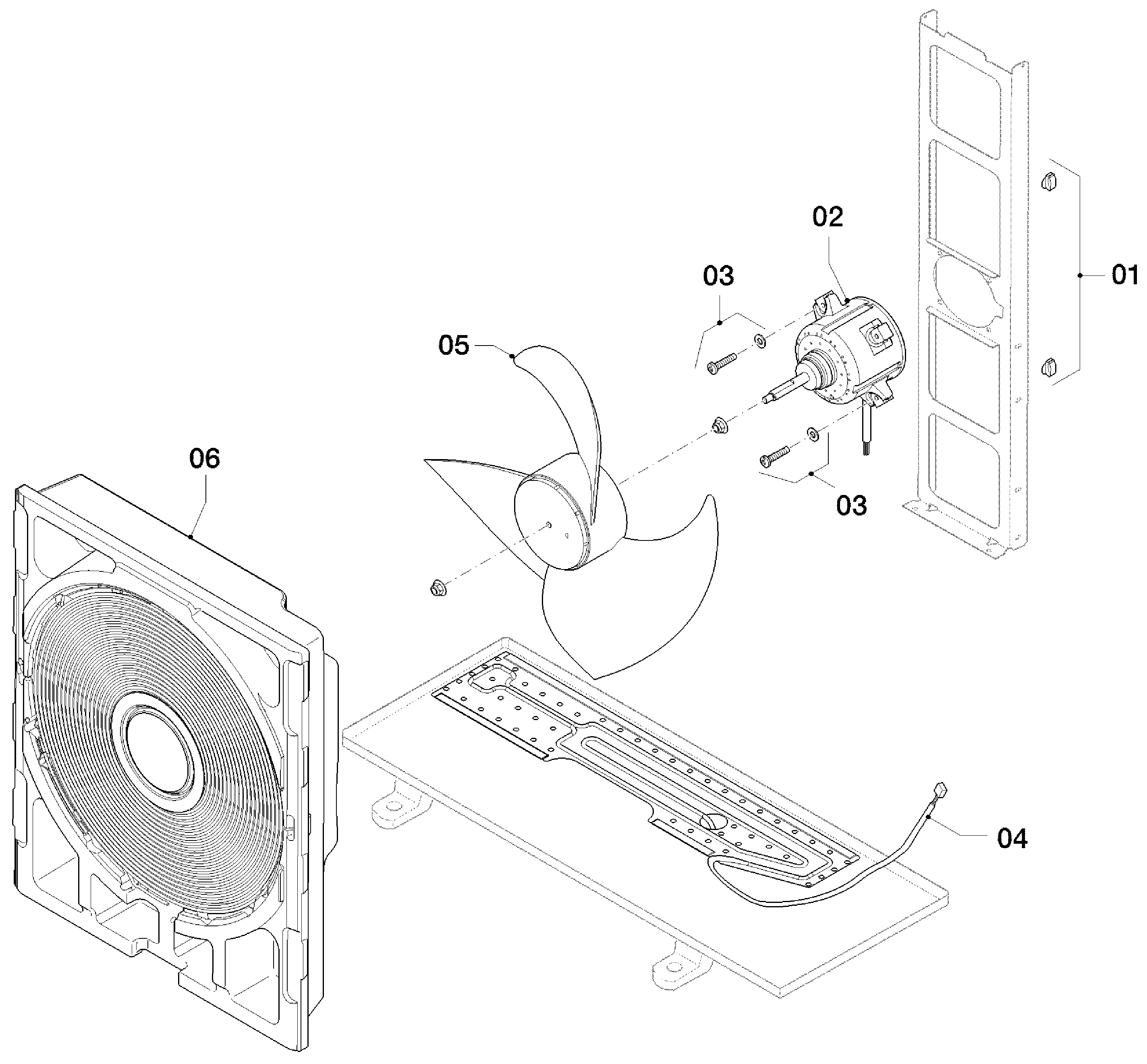

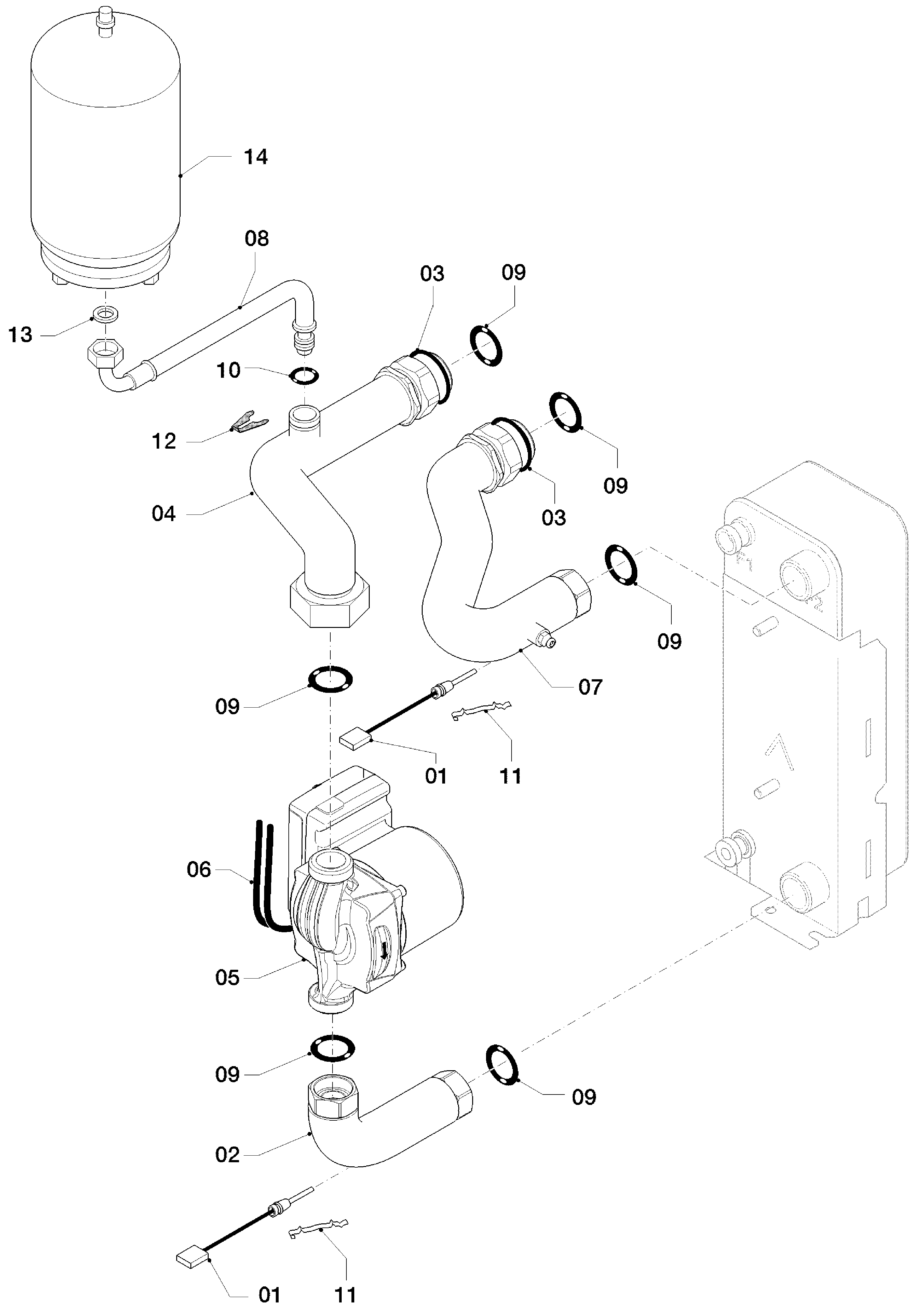

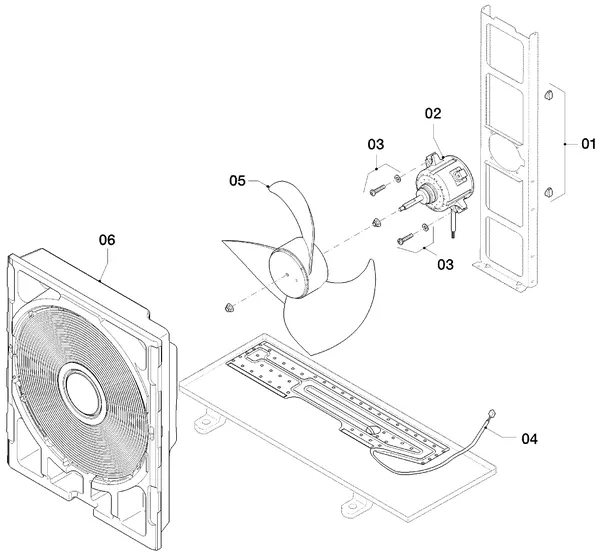

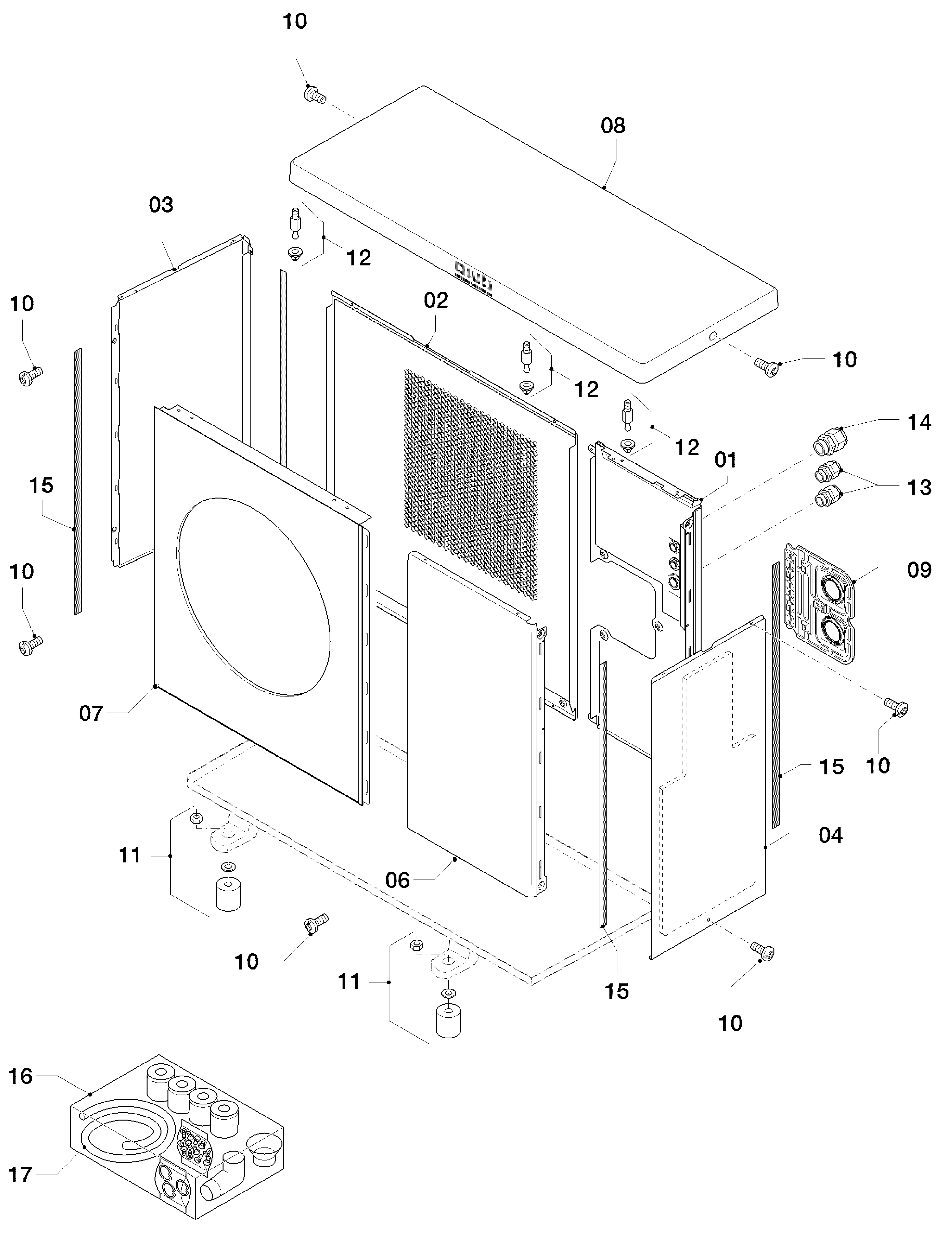

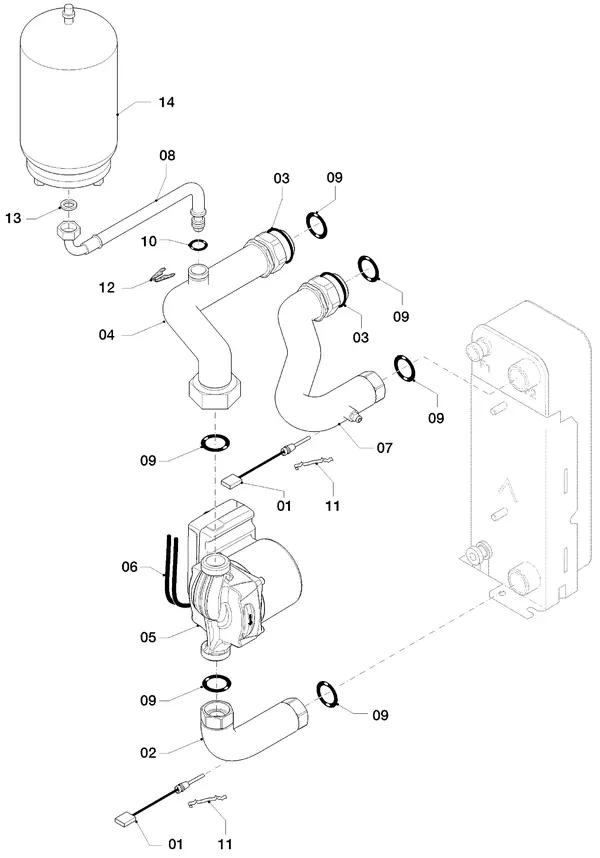

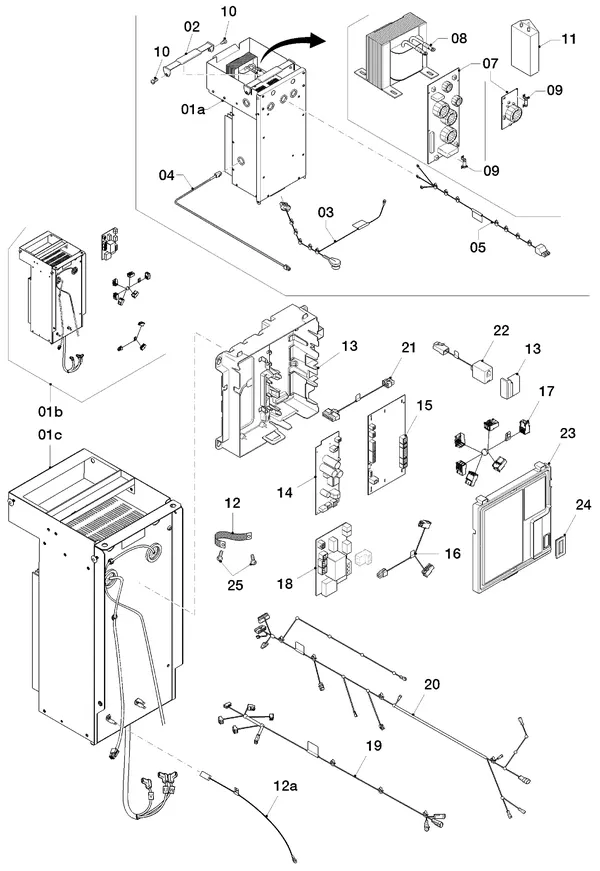

Explosionszeichnungen für AWB GeniaAir 5/2
Klicken Sie auf eine Zeichnung, um sie zu vergrößern. Die Positionsnummern finden Sie bei jedem Ersatzteil.
Fehlercode bei AWB GeniaAir 5/2? Dieser Ersatzteiltyp gehört dazu
Häufige AWB-Fehlercodes und der Ersatzteiltyp, der meist die Ursache ist; die Ersatzteile dieses Modells finden Sie oben.
| Code | Was ist los | Ersatzteiltyp |
|---|---|---|
| 02 | Fehlercode Gebläse: | Gebläse |
| 2.8 | Keine Rückmeldung vom Gebläse an den MCBA. | Gebläse |
| 03 | Wiederholter Luftfehler: Gebläse läuft weiter unterhalb der Startdrehzahl. | Gebläse |
| 3.1 | Vorlauf-NTC kurzgeschlossen. | Sensoren und Fühler |
| 3.2 | Rücklauf-NTC kurzgeschlossen. | Sensoren und Fühler |
| 3.6 | Vorlauf-NTC Unterbrechung. | Sensoren und Fühler |
Ohne Gewähr: Derselbe Code kann je nach Situation eine andere Ursache haben.
Weitere AWB Wärmepumpen-Modelle
- AWB GeniaAir RM05/1 22
- AWB GeniaCompact module 26
- AWB GeniaHybrid ModuZone Z11 9
- AWB GeniaHybrid ModuZone Z20 3
- AWB GeniaHybrid Regler 6
- AWB GeniaUniversal 36
- AWB MagnaGeo 06 BPT HPS 63-2 65
- AWB MagnaGeo 08 BPT HPS 83-2 65
- AWB MagnaGeo 10 BPT HPS 100-2 46
- AWB MagnaGeo 10 BPT HPS 103-2 65
- AWB MagnaGeo 14 T HPS 140-2 46
- AWB MagnaGeo 17 T HPS 170-2 46
Häufige Fragen
Welche Ersatzteile gibt es für AWB GeniaAir 5/2?
Im Katalog finden Sie 69 Original-Ersatzteile für AWB GeniaAir 5/2, darunter Gebläse, Sensoren und Fühler, Temperaturfühler und NTC-Sensoren, Druckschalter und Differenzdruckschalter. Alle Ersatzteile sind oben nach Typ gruppiert, mit Artikelnummer und Preis.
Was kosten Gebläse für AWB GeniaAir 5/2?
Die Gebläse für dieses Modell kosten €425,40 inkl. MwSt. Die passende Artikelnummer finden Sie oben in der Tabelle „Gebläse“.
Sind die Ersatzteile für AWB GeniaAir 5/2 auf Lager?
3 von 69 Ersatzteilen sind auf Lager; die Lieferung erfolgt nach Deutschland in der Regel in 3–5 Werktagen. Ersatzteile mit dem Status „Bestellartikel“ werden eigens für Sie bestellt; die Lieferzeit finden Sie auf der Produktseite.
Wie finde ich das passende Ersatzteil für AWB GeniaAir 5/2?
Suchen Sie das Ersatzteil über die Artikelnummer oder über die Explosionszeichnung für AWB GeniaAir 5/2. Zeigt Ihr Gerät einen Fehlercode an? In der Fehlercode-Übersicht finden Sie den zugehörigen Ersatzteiltyp.
Sind das Original-Ersatzteile von AWB?
Ja. Alle 69 Ersatzteile in dieser Liste sind Original-Herstellerteile für AWB GeniaAir 5/2, über den offiziellen technischen Großhandel bezogen und mit der korrekten Artikelnummer.
Was kosten Ersatzteile für AWB GeniaAir 5/2?
Die Ersatzteile für AWB GeniaAir 5/2 kosten von €7,71 bis €2.112,87 inkl. MwSt. Den genauen Preis finden Sie bei jedem Ersatzteil in den Tabellen oben.
Kann ich ein Ersatzteil zurücksenden?
Sie haben ein 14-tägiges Widerrufsrecht. Bitte senden Sie Ersatzteile unbenutzt und möglichst in der Originalverpackung zurück; Einzelheiten finden Sie in der Widerrufsbelehrung.
