Ersatzteile für Bosch Compress 3400i AWS (CS3400iAWS 10M)

Kurz gesagt

Instalpunt liefert 67 Original-Ersatzteile für Bosch Compress 3400i AWS (CS3400iAWS 10M), u. a. Sensoren und Fühler, Temperaturfühler und NTC-Sensoren, Drucksensoren. Jetzt direkt bestellen.

67Ersatzteile
6Auf Lager
€9,00Ab
15Typen
verfügbarExplosionszeichnung

Sie suchen Ersatzteile für Bosch Compress 3400i AWS (CS3400iAWS 10M) (Wärmepumpe)? Unten finden Sie alle 67 Original-Ersatzteile, nach Ersatzteiltyp gruppiert, mit der zugehörigen Explosionszeichnung. Wählen Sie einen Typ, um direkt zur passenden Tabelle zu springen.

Interaktive Explosionszeichnung ansehen →

Sensoren und Fühler 4
Temperaturfühler und NTC-Sensoren 2
Drucksensoren 1
Pumpen 1
Ausdehnungsgefäße 1
Displays und Bedienung 1
Filter 3
Klappen und Ventile 1
Elektrische Bauteile 1
Kabel und Kabelbäume 7
Dichtungen 7
Leitungen, Rohre und Schläuche 12
Verkleidung und Paneele 4
Isolierung 6
Befestigungsmaterial 2
Sonstige Ersatzteile 14

Sensoren und Fühler für Bosch Compress 3400i AWS (CS3400iAWS 10M) (4) alle Sensoren und Fühler →

Ersatzteil	Artikelnr. / Herst.-Nr.	Preis	Verfügbarkeit
Nefit Temperatursensor 200 mm 10 kOhm	8020309 Herst.-Nr. 8733703181	€48,14	Auf Lager	Ansehen & bestellen
Nefit Temperatursensor NTC 1000 mm R40 1000 mm R40	8020304 Herst.-Nr. 8738206065	€48,14	Auf Lager	Ansehen & bestellen
Bosch Temperatursensor NTC 1000mm R60 Molex	80200212 Herst.-Nr. 8738206175	€53,06	Bestellartikel	Ansehen & bestellen
Nefit Temperaturbegrenzer	8032624 Herst.-Nr. 8738201799	€93,38	Bestellartikel	Ansehen & bestellen

Temperaturfühler und NTC-Sensoren für Bosch Compress 3400i AWS (CS3400iAWS 10M) (2) alle Temperaturfühler und NTC-Sensoren →

Ersatzteil	Artikelnr. / Herst.-Nr.	Preis	Verfügbarkeit
Nefit Außentemperaturfühler	8020026 Herst.-Nr. 8738203521	€58,96	Auf Lager	Ansehen & bestellen
Bosch Temperatursensor NTC 500 mm R40 Molex	80200753 Herst.-Nr. 8738213775	€27,49	Bestellartikel	Ansehen & bestellen

Drucksensoren für Bosch Compress 3400i AWS (CS3400iAWS 10M) (1) alle Drucksensoren →

Ersatzteil	Artikelnr. / Herst.-Nr.	Preis	Verfügbarkeit
Nefit Drucksensor PH1 46 bar	8021071 Herst.-Nr. 8733703200	€284,17	Bestellartikel	Ansehen & bestellen

Pumpen für Bosch Compress 3400i AWS (CS3400iAWS 10M) (1) alle Pumpen →

Ersatzteil	Artikelnr. / Herst.-Nr.	Preis	Verfügbarkeit
Nefit Pumpe UPM2 75 180 PWM	8020529 Herst.-Nr. 8733703233	€292,04	Bestellartikel	Ansehen & bestellen

Ausdehnungsgefäße für Bosch Compress 3400i AWS (CS3400iAWS 10M) (1) alle Ausdehnungsgefäße →

Ersatzteil	Artikelnr. / Herst.-Nr.	Preis	Verfügbarkeit
Nefit Ausdehnungsgefäß 14 Liter 0,8 bar	8021045 Herst.-Nr. 8733703241	€178,94	Auf Lager	Ansehen & bestellen

Displays und Bedienung für Bosch Compress 3400i AWS (CS3400iAWS 10M) (1) alle Displays und Bedienung →

Ersatzteil	Artikelnr. / Herst.-Nr.	Preis	Verfügbarkeit
Bosch Drehknopf MVZF373	80200706 Herst.-Nr. 8737713681	€41,26	Bestellartikel	Ansehen & bestellen

Filter für Bosch Compress 3400i AWS (CS3400iAWS 10M) (3) alle Filter →

Ersatzteil	Artikelnr. / Herst.-Nr.	Preis	Verfügbarkeit
Nefit Wasserfilter DN25	8020139 Herst.-Nr. 8733702122	€17,65	Auf Lager	Ansehen & bestellen
Bosch Wasserfilter mit Magnet 8738208894	8179465 Herst.-Nr. 8738208894	€132,72	Bestellartikel	Ansehen & bestellen
Bosch Filterkugelkappe mit Magnet DN25	80200413 Herst.-Nr. 8738212827	€33,39	Bestellartikel	Ansehen & bestellen

Klappen und Ventile für Bosch Compress 3400i AWS (CS3400iAWS 10M) (1) alle Klappen und Ventile →

Ersatzteil	Artikelnr. / Herst.-Nr.	Preis	Verfügbarkeit
Nefit Entleerungshahn G1/2"	8021298 Herst.-Nr. 8733703249	€90,43	Bestellartikel	Ansehen & bestellen

Elektrische Bauteile für Bosch Compress 3400i AWS (CS3400iAWS 10M) (1) alle elektrische Bauteile →

Ersatzteil	Artikelnr. / Herst.-Nr.	Preis	Verfügbarkeit
Nefit Relais für Auris (u. a. Compress 3400i AWS (CS3400iAWS 10M)) 87172010480	8020033 Herst.-Nr. 87172010480	€61,91	Bestellartikel	Ansehen & bestellen

Kabel und Kabelbäume für Bosch Compress 3400i AWS (CS3400iAWS 10M) (7) alle Kabel und Kabelbäume →

Ersatzteil	Artikelnr. / Herst.-Nr.	Preis	Verfügbarkeit
Nefit Kabel Molex 4 m	8020899 Herst.-Nr. 8738206161	€48,14	Auf Lager	Ansehen & bestellen
Bosch Kabelbaum 5,85 kW	80200736 Herst.-Nr. 8738213369	€191,73	Bestellartikel	Ansehen & bestellen
Bosch Kabelbaum 24 V	80200740 Herst.-Nr. 8738213373	€66,83	Bestellartikel	Ansehen & bestellen
Bosch Kabel (Drucksensor)	80200741 Herst.-Nr. 8738213374	€43,22	Bestellartikel	Ansehen & bestellen
Nefit Steckverbinderset	8021163 Herst.-Nr. 8738206040	€88,46	Bestellartikel	Ansehen & bestellen
Nefit Kabel 100 mm HMI-CUHP	8020915 Herst.-Nr. 8733703254	€96,33	Bestellartikel	Ansehen & bestellen
Nefit Kabel Dreiwegeventil 900 mm	8020912 Herst.-Nr. 8733703256	€62,89	Bestellartikel	Ansehen & bestellen

Dichtungen für Bosch Compress 3400i AWS (CS3400iAWS 10M) (7) alle Dichtungen →

Ersatzteil	Artikelnr. / Herst.-Nr.	Preis	Verfügbarkeit
Bosch Dichtung 30x21x4 (10x)	80200747 Herst.-Nr. 8738213384	€47,16	Bestellartikel	Ansehen & bestellen
Bosch Dichtung (selbstklebend) D85xD26 t=1,5	80200755 Herst.-Nr. 8738213801	€47,16	Bestellartikel	Ansehen & bestellen
Bosch Dichtung (selbstklebend) D85xD15 t=1.5	80200756 Herst.-Nr. 8738213802	€47,16	Bestellartikel	Ansehen & bestellen
Nefit Dichtung 1" 30 x 21 x (10x) x 1.0	8021335 Herst.-Nr. 87110043620	€65,84	Bestellartikel	Ansehen & bestellen
Nefit O-Ring 44 x 32 x 3 (10 Stück)	8020623 Herst.-Nr. 87110043580	€55,03	Bestellartikel	Ansehen & bestellen
Nefit Dichtung 18 x 13 x 2 mm	8020608 Herst.-Nr. 8738206074	€56,01	Bestellartikel	Ansehen & bestellen
Nefit Dichtung 39 x 30 x 2 mm (10 Stück)	8020606 Herst.-Nr. 8738204368	€49,12	Bestellartikel	Ansehen & bestellen

Leitungen, Rohre und Schläuche für Bosch Compress 3400i AWS (CS3400iAWS 10M) (12) alle Leitungen, Rohre und Schläuche →

Ersatzteil	Artikelnr. / Herst.-Nr.	Preis	Verfügbarkeit
Bosch Leitung G 3/4 x 22 (Warmwasser)	80200744 Herst.-Nr. 8738213380	€107,15	Bestellartikel	Ansehen & bestellen
Bosch Leitung G3/4 x 22 (Kaltwasser)	80200745 Herst.-Nr. 8738213381	€113,05	Bestellartikel	Ansehen & bestellen
Bosch Klemmverschraubung gerade 28 mm	80200748 Herst.-Nr. 8738213385	€43,22	Bestellartikel	Ansehen & bestellen
Bosch Klemmverschraubung gerade 22 mm	80200749 Herst.-Nr. 8738213386	€31,42	Bestellartikel	Ansehen & bestellen
Bosch Klemmverschraubung gerade 7/16"	80200738 Herst.-Nr. 8738213371	€23,55	Bestellartikel	Ansehen & bestellen
Nefit Klemmverschraubung	8020806 Herst.-Nr. 8738206157	€56,01	Bestellartikel	Ansehen & bestellen
Nefit Schlauch 14x10 L=1500	8020383 Herst.-Nr. 8733703244	€104,20	Bestellartikel	Ansehen & bestellen
Nefit Schlauch Umwälzpumpe	8020382 Herst.-Nr. 8738206880	€126,82	Bestellartikel	Ansehen & bestellen
Nefit Schlauch G 1" 647 mm	8020379 Herst.-Nr. 8733703237	€151,41	Bestellartikel	Ansehen & bestellen
Nefit Schlauch G 1" 810 mm	8020381 Herst.-Nr. 8733703238	€151,41	Bestellartikel	Ansehen & bestellen
Nefit Schlauch G1/2 596 mm	8020378 Herst.-Nr. 8733703251	€104,20	Bestellartikel	Ansehen & bestellen
Nefit T-Stück G 1"	8020251 Herst.-Nr. 8733703243	€83,55	Bestellartikel	Ansehen & bestellen

Verkleidung und Paneele für Bosch Compress 3400i AWS (CS3400iAWS 10M) (4) alle Verkleidung und Paneele →

Ersatzteil	Artikelnr. / Herst.-Nr.	Preis	Verfügbarkeit
Bosch Deckel für u. a. Compress 3400i AWS (CS3400iAWS 10M) 8738209804	80200395 Herst.-Nr. 8738209804	€105,18	Bestellartikel	Ansehen & bestellen
Nefit Rückwand	8021416 Herst.-Nr. 8733703223	€365,80	Bestellartikel	Ansehen & bestellen
Nefit Abdeckung oben hinten	8021404 Herst.-Nr. 8733703220	€225,17	Bestellartikel	Ansehen & bestellen
Nefit Seitenblech	8020117 Herst.-Nr. 8733703222	€220,25	Bestellartikel	Ansehen & bestellen

Isolierung für Bosch Compress 3400i AWS (CS3400iAWS 10M) (6) alle Isolierung →

Ersatzteil	Artikelnr. / Herst.-Nr.	Preis	Verfügbarkeit
Bosch Isolierung 120mm	80200742 Herst.-Nr. 8738213375	€22,57	Bestellartikel	Ansehen & bestellen
Bosch Isolierung (Pumpe)	80200743 Herst.-Nr. 8738213376	€23,55	Bestellartikel	Ansehen & bestellen
Bosch Isolierung 578 mm	80200746 Herst.-Nr. 8738213382	€23,55	Bestellartikel	Ansehen & bestellen
Bosch Isolierung (Abdeckplatte)	80200750 Herst.-Nr. 8738213391	€22,57	Bestellartikel	Ansehen & bestellen
Nefit Isolierung oben/unten Solar	8020939 Herst.-Nr. 8738206877	€365,80	Bestellartikel	Ansehen & bestellen
Nefit Isolierung seitlich	8020922 Herst.-Nr. 8733703231	€225,17	Bestellartikel	Ansehen & bestellen

Befestigungsmaterial für Bosch Compress 3400i AWS (CS3400iAWS 10M) (2) alle Befestigungsmaterial →

Ersatzteil	Artikelnr. / Herst.-Nr.	Preis	Verfügbarkeit
Bosch Tülle 50 mm	80200754 Herst.-Nr. 8738213778	€22,57	Bestellartikel	Ansehen & bestellen
Bosch Schraube M5x12 + Rändelring (2x)	10741051 Herst.-Nr. 8738213783	€11,75	Bestellartikel	Ansehen & bestellen

Sonstige Ersatzteile für Bosch Compress 3400i AWS (CS3400iAWS 10M) (14)

Ersatzteil	Artikelnr. / Herst.-Nr.	Preis	Verfügbarkeit
Nefit Stellfuß 87485100850 -	80200162 Herst.-Nr. 87485100850	€24,54	Bestellartikel	Ansehen & bestellen
Bosch elektrisches Heizelement 585 kW	10741006 Herst.-Nr. 8738213367	€319,58	Bestellartikel	Ansehen & bestellen
Bosch Wärmetauscher (S) 8738213388	10741009 Herst.-Nr. 8738213388	€1.213,55	Bestellartikel	Ansehen & bestellen
Bosch Kabel (+ elektrische Sicherung)	10741152 Herst.-Nr. 8738213941	€56,01	Bestellartikel	Ansehen & bestellen
Bosch Frontblech 8738213776 8738213776	10741048 Herst.-Nr. 8738213776	€253,69	Bestellartikel	Ansehen & bestellen
Bosch Dichtung selbstklebend D85xD55 t=15	10741049 Herst.-Nr. 8738213779	€22,57	Bestellartikel	Ansehen & bestellen
Bosch Logo 80 mm 8738204506	10740957 Herst.-Nr. 8738204506	€50,11	Bestellartikel	Ansehen & bestellen
Bosch Sicherheitsgruppe 8738211431	10740960 Herst.-Nr. 8738211431	€151,41	Bestellartikel	Ansehen & bestellen
Bosch Umschaltventil 525 G1 1/4 110-K	10740962 Herst.-Nr. 8738211435	€287,12	Bestellartikel	Ansehen & bestellen
Bosch Abdeckung vorne 8738214236	10741167 Herst.-Nr. 8738214236	€92,40	Bestellartikel	Ansehen & bestellen
Bosch Dichtung AFM34-2 24x17x2 (10x)	10741005 Herst.-Nr. 8738213366	€25,52	Bestellartikel	Ansehen & bestellen
Nefit Warmwasserspeicher 180 Liter	8021245 Herst.-Nr. 8733703229	€2.036,72	Bestellartikel	Ansehen & bestellen
Nefit Schraubkupplung für u. a. Compress 3400i AWS (CS3400iAWS 10M) 8738206878	8020415 Herst.-Nr. 8738206878	€225,17	Bestellartikel	Ansehen & bestellen
Nefit Stützhülse	8020339 Herst.-Nr. 8738206158	€47,16	Bestellartikel	Ansehen & bestellen

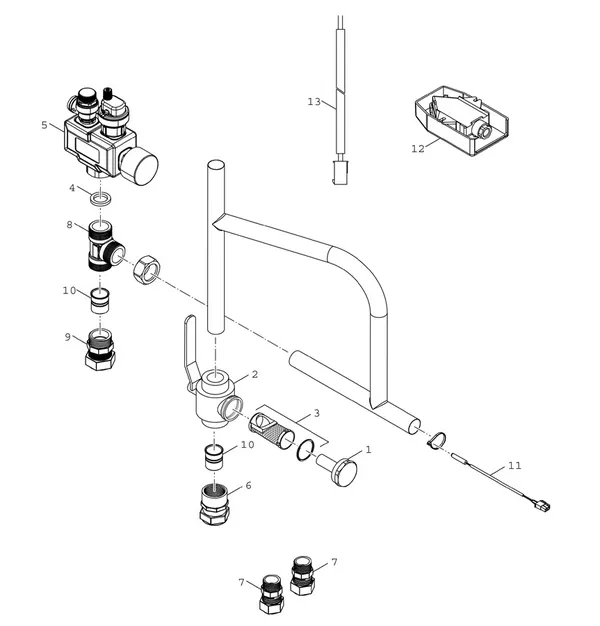

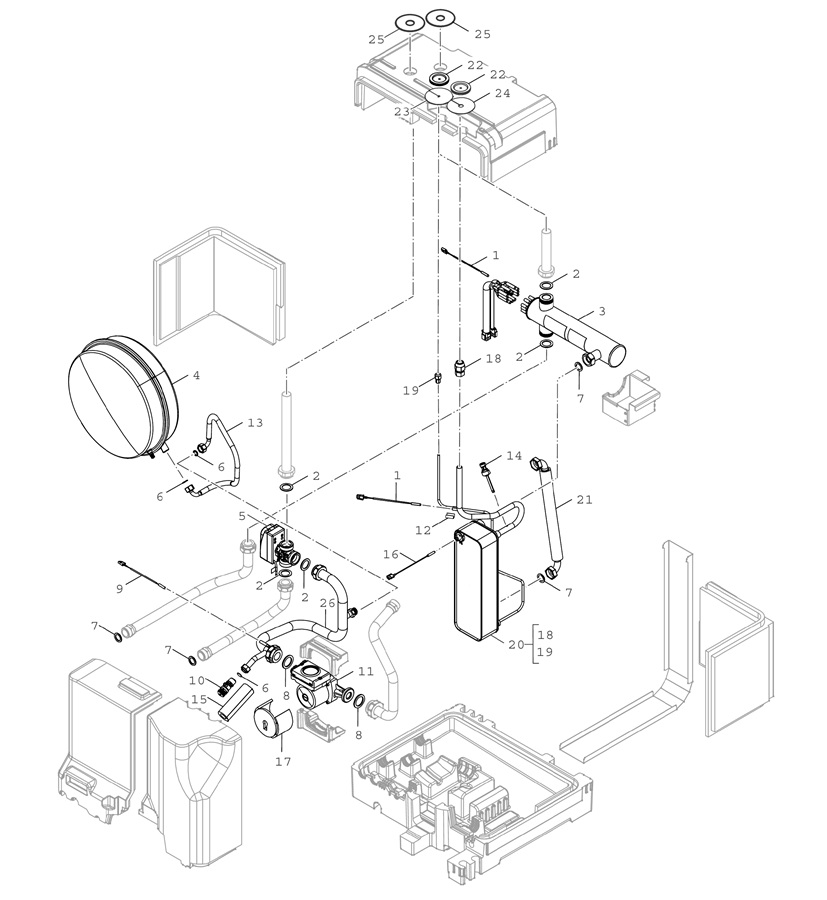

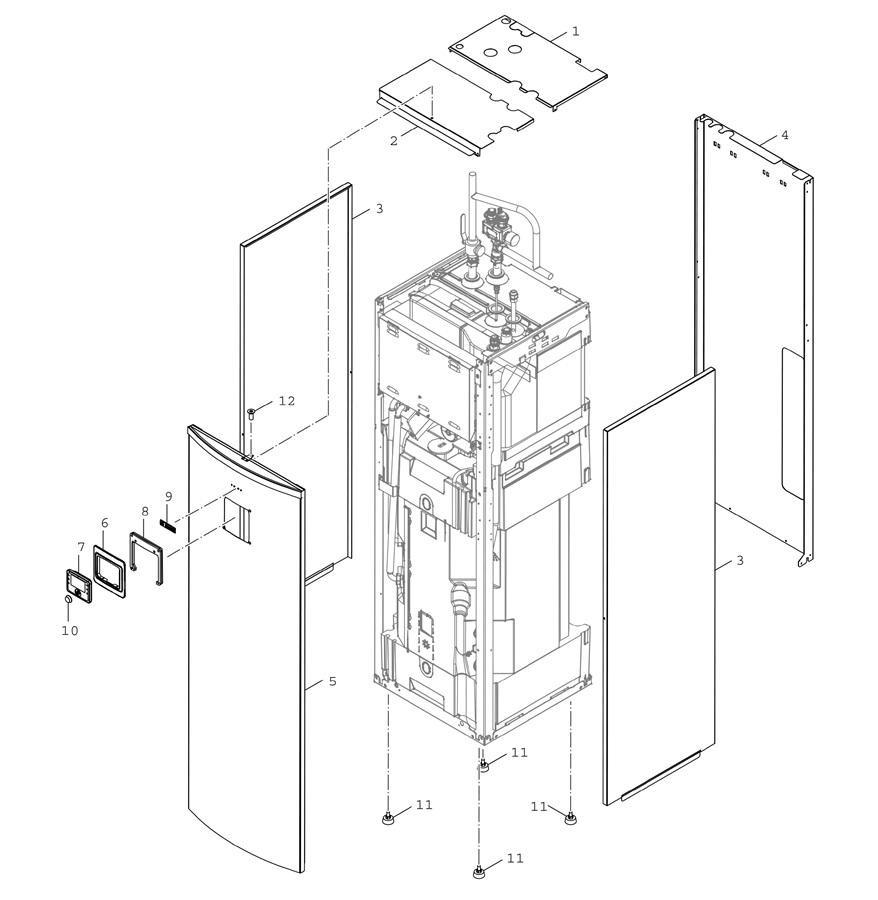

Explosionszeichnungen für Bosch Compress 3400i AWS (CS3400iAWS 10M)

Klicken Sie auf eine Zeichnung, um sie zu vergrößern. Die Positionsnummern finden Sie bei jedem Ersatzteil.

Fehlercode bei Bosch Compress 3400i AWS (CS3400iAWS 10M)? Dieser Ersatzteiltyp gehört dazu

Häufige Bosch-Fehlercodes und der Ersatzteiltyp, der meist die Ursache ist; die Ersatzteile dieses Modells finden Sie oben.

Code	Was ist los	Ersatzteiltyp
2P564	Temperaturanstieg am Temperaturfühler zu schnell ( > 70 K/min).	Sensoren und Fühler
281 B	Umwälzpumpe blockiert oder Luft in der Umwälzpumpe	Pumpen
317 V	Kurzschluss Abgastemperaturfühler	Sensoren und Fühler
318 V	Unterbrechung Abgastemperaturfühler	Sensoren und Fühler
815 W	Temperaturfühler offener Verteiler defekt	Sensoren und Fühler
1019 W	Falscher Pumpentyp erkannt	Pumpen

Ohne Gewähr: Derselbe Code kann je nach Situation eine andere Ursache haben.
