Nefit (Bosch) A/W binnenunit 16.0 E onderdelen
Kurz gesagt
Instalpunt levert 55 originele onderdelen voor de Nefit (Bosch) A/W binnenunit 16.0 E, o.a. sensoren en voelers, temperatuurvoelers en NTC-sensoren, warmtewisselaars. Bestel direct of haal af in Alblasserdam.
- 55Ersatzteile
- 5Auf Lager
- €3,22Vanaf
- 15Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de Nefit (Bosch) A/W binnenunit 16.0 E (warmtepomp)? Hieronder staan alle 55 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →- Sensoren und Fühler 3
- Temperaturfühler und NTC-Sensoren 1
- Wärmetauscher 1
- Steuerplatinen und Steuerung 3
- Dreiwegeventile und Hydroblöcke 1
- Displays und Bedienung 2
- Klappen und Ventile 2
- Manometer und Druckanzeigen 1
- Elektrische Bauteile 1
- Kabel und Kabelbäume 5
- Dichtungen 5
- Leitungen, Rohre und Schläuche 10
- Verkleidung und Paneele 1
- Isolierung 2
- Befestigungsmaterial 12
- Overige onderdelen 5
Sensoren en voelers voor de Nefit (Bosch) A/W binnenunit 16.0 E (3) alle Nefit (Bosch) sensoren en voelers →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Temperatursensor NTC 1000mm 120G | 8020305 fabr.nr. 8738204632 | €52,07 | Bestellartikel | Bekijk & bestel |
| Nefit Temperatursensor NTC 4000mm | 8020299 fabr.nr. 8738203392 | €57,98 | Bestellartikel | Bekijk & bestel |
| Nefit Temperatursensor NTC | 8020312 fabr.nr. 8718585835 | €107,15 | Bestellartikel | Bekijk & bestel |
Temperatuurvoelers en NTC-sensoren voor de Nefit (Bosch) A/W binnenunit 16.0 E (1) alle Nefit (Bosch) temperatuurvoelers en NTC-sensoren →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Außentemperaturfühler | 8020026 fabr.nr. 8738203521 | €58,96 | Auf Lager | Bekijk & bestel |
Warmtewisselaars voor de Nefit (Bosch) A/W binnenunit 16.0 E (1) alle Nefit (Bosch) warmtewisselaars →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit warmtewisselaar PHE | 8020148 fabr.nr. 87186425600 | €352,03 | Bestellartikel | Bekijk & bestel |
Printplaten en besturing voor de Nefit (Bosch) A/W binnenunit 16.0 E (3) alle Nefit (Bosch) printplaten en besturing →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Leiterplatte iob-a | 8020499 fabr.nr. 8718585793 | €562,50 | Bestellartikel | Bekijk & bestel |
| Nefit Leiterplatte iob-b | 8020498 fabr.nr. 8718584530 | €737,55 | Bestellartikel | Bekijk & bestel |
| Nefit Leiterplatte pac-if011b | 8020497 fabr.nr. 8718580239 | €639,21 | Bestellartikel | Bekijk & bestel |
Driewegkleppen en hydrobloks voor de Nefit (Bosch) A/W binnenunit 16.0 E (1) alle Nefit (Bosch) driewegkleppen en hydrobloks →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit driewegklep G1.1/4" | 8021491 fabr.nr. 87186421690 | €521,19 | Bestellartikel | Bekijk & bestel |
Displays en bediening voor de Nefit (Bosch) A/W binnenunit 16.0 E (2) alle Nefit (Bosch) displays en bediening →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Display bud blu lr frigo v3.4.0 sp | 8021105 fabr.nr. 8718593910 | €504,47 | Bestellartikel | Bekijk & bestel |
| Nefit Displaytür Auris | 8020012 fabr.nr. 87183101800 | €101,25 | Bestellartikel | Bekijk & bestel |
Kleppen en ventielen voor de Nefit (Bosch) A/W binnenunit 16.0 E (2) alle Nefit (Bosch) kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Bosch veiligheidsklep | 8185341 fabr.nr. 87186434270 | €42,24 | Auf Lager | Bekijk & bestel |
| Nefit keerklep | 8020857 fabr.nr. 87185050200 | €33,39 | Bestellartikel | Bekijk & bestel |
Manometers en drukmeters voor de Nefit (Bosch) A/W binnenunit 16.0 E (1) alle Nefit (Bosch) manometers en drukmeters →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Bosch manometer | 80200189 fabr.nr. 8737712661 | €85,51 | Auf Lager | Bekijk & bestel |
Elektrische onderdelen voor de Nefit (Bosch) A/W binnenunit 16.0 E (1) alle Nefit (Bosch) elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Kabelclip (10x) | 8020865 fabr.nr. 87199053350 | €93,38 | Bestellartikel | Bekijk & bestel |
Kabels en kabelbomen voor de Nefit (Bosch) A/W binnenunit 16.0 E (5) alle Nefit (Bosch) kabels en kabelbomen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Kabel 6/4+2 | 8020911 fabr.nr. 8718580237 | €115,02 | Bestellartikel | Bekijk & bestel |
| Nefit Kabel CAN-Bus 160 mm | 8020907 fabr.nr. 8718584529 | €252,70 | Bestellartikel | Bekijk & bestel |
| Nefit Kabel CAN-Bus | 8020908 fabr.nr. 8718584558 | €274,34 | Bestellartikel | Bekijk & bestel |
| Nefit Kabel LECP 0-10v | 8020901 fabr.nr. 8718584526 | €236,97 | Bestellartikel | Bekijk & bestel |
| Nefit Kabelbaum LECP B | 8020867 fabr.nr. 8718584527 | €352,03 | Bestellartikel | Bekijk & bestel |
Pakkingen en afdichtingen voor de Nefit (Bosch) A/W binnenunit 16.0 E (5) alle Nefit (Bosch) pakkingen en afdichtingen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit O-Ring 17x4 10 Stück | 8189387 fabr.nr. 87167711540 | €8,80 | Auf Lager | Bekijk & bestel |
| Nefit O-Ring Top 22/175-3 ZBS 10 Stück | 8029340 fabr.nr. 87167711560 | €7,82 | Auf Lager | Bekijk & bestel |
| Nefit Dichtung (10x) | 8021337 fabr.nr. 87101031640 | €27,49 | Bestellartikel | Bekijk & bestel |
| Nefit Dichtung (10 Stück) G 1.1/4" | 8020612 fabr.nr. 87186424820 | €43,22 | Bestellartikel | Bekijk & bestel |
| Nefit Dichtung (10 Stück) G 1.1/2" | 8020611 fabr.nr. 87186423670 | €54,04 | Bestellartikel | Bekijk & bestel |
Leidingen, buizen en slangen voor de Nefit (Bosch) A/W binnenunit 16.0 E (10) alle Nefit (Bosch) leidingen, buizen en slangen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit aanvoerleiding verwarming | 8021424 fabr.nr. 87186419720 | €205,50 | Bestellartikel | Bekijk & bestel |
| Nefit Adapter (10x) | 8021411 fabr.nr. 87186425560 | €552,66 | Bestellartikel | Bekijk & bestel |
| Nefit Bypassleitung | 8021197 fabr.nr. 87186421580 | €56,99 | Bestellartikel | Bekijk & bestel |
| Nefit pijp | 8020592 fabr.nr. 87186419730 | €233,03 | Bestellartikel | Bekijk & bestel |
| Nefit pijp | 8020597 fabr.nr. 87186421660 | €252,70 | Bestellartikel | Bekijk & bestel |
| Nefit pijp pomp | 8020567 fabr.nr. 87186432560 | €252,70 | Bestellartikel | Bekijk & bestel |
| Nefit Rohr Sensor | 8020562 fabr.nr. 87376004320 | €379,57 | Bestellartikel | Bekijk & bestel |
| Nefit Schlauch L = 315 mm | 8020377 fabr.nr. 87186418790 | €52,07 | Bestellartikel | Bekijk & bestel |
| Nefit Überwurfmutter 5/8" | 8020142 fabr.nr. 87186427270 | €139,60 | Bestellartikel | Bekijk & bestel |
| Nefit Überwurfmutter 7/8" | 8020141 fabr.nr. 87186427280 | €148,45 | Bestellartikel | Bekijk & bestel |
Beplating en panelen voor de Nefit (Bosch) A/W binnenunit 16.0 E (1) alle Nefit (Bosch) beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit kap | 8020860 fabr.nr. 87161070430 | €29,45 | Bestellartikel | Bekijk & bestel |
Isolatie voor de Nefit (Bosch) A/W binnenunit 16.0 E (2) alle Nefit (Bosch) isolatie →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Isolierung L=430 mm, D=10 mm | 8020929 fabr.nr. 87186425200 | €46,17 | Bestellartikel | Bekijk & bestel |
| Nefit Isolierung l=850mm, d=18mm | 8020928 fabr.nr. 87186425210 | €63,88 | Bestellartikel | Bekijk & bestel |
Bevestigingsmateriaal voor de Nefit (Bosch) A/W binnenunit 16.0 E (12) alle Nefit (Bosch) bevestigingsmateriaal →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Schraube (10 Stück) M5 x 8 mm | 8020436 fabr.nr. 87160114810 | €29,45 | Bestellartikel | Bekijk & bestel |
| Nefit Schraube (10 Stück) M5 x 15 mm | 8020437 fabr.nr. 87134011090 | €27,49 | Bestellartikel | Bekijk & bestel |
| Nefit Schraube (10 Stück) M5x12 mm | 8020438 fabr.nr. 29144114200 | €21,59 | Bestellartikel | Bekijk & bestel |
| Nefit Schraube (10 Stück) 8x1/2" | 8020442 fabr.nr. 87161153060 | €27,49 | Bestellartikel | Bekijk & bestel |
| Nefit Schraube M4x6mm (10 Stück) | 8020441 fabr.nr. 87199051460 | €10,77 | Bestellartikel | Bekijk & bestel |
| Nefit borgveer (10x) | 8021237 fabr.nr. 87112000160 | €25,52 | Bestellartikel | Bekijk & bestel |
| Nefit klem (10 stuks) | 8020826 fabr.nr. 87112000240 | €43,22 | Bestellartikel | Bekijk & bestel |
| Nefit Klemme (10 Stück) D=10 mm | 8020825 fabr.nr. 87186424910 | €92,40 | Bestellartikel | Bekijk & bestel |
| Nefit Klemme (10 Stück) D=16 mm | 8020824 fabr.nr. 87186425030 | €107,15 | Bestellartikel | Bekijk & bestel |
| Nefit Klemme (5 Stück) d=28mm | 8020818 fabr.nr. 87186424970 | €92,40 | Bestellartikel | Bekijk & bestel |
| Nefit Klemmfeder (10 Stück) | 8020809 fabr.nr. 87146060160 | €29,45 | Bestellartikel | Bekijk & bestel |
| Nefit steunbeugel | 8020341 fabr.nr. 87186435390 | €85,51 | Bestellartikel | Bekijk & bestel |
Overige onderdelen voor de Nefit (Bosch) A/W binnenunit 16.0 E (5)
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Bosch Stellmotor | 10740907 fabr.nr. 8737712788 | €109,12 | Bestellartikel | Bekijk & bestel |
| Nefit Folienset | 8021014 fabr.nr. 87186427600 | €63,88 | Bestellartikel | Bekijk & bestel |
| Nefit Regelknopf | 8020477 fabr.nr. 87183101810 | €23,55 | Bestellartikel | Bekijk & bestel |
| Nefit für Wand bune | 8020162 fabr.nr. 87186425270 | €219,26 | Bestellartikel | Bekijk & bestel |
| Nefit vlotterontluchter | 8020176 fabr.nr. 87376004340 | €62,89 | Bestellartikel | Bekijk & bestel |

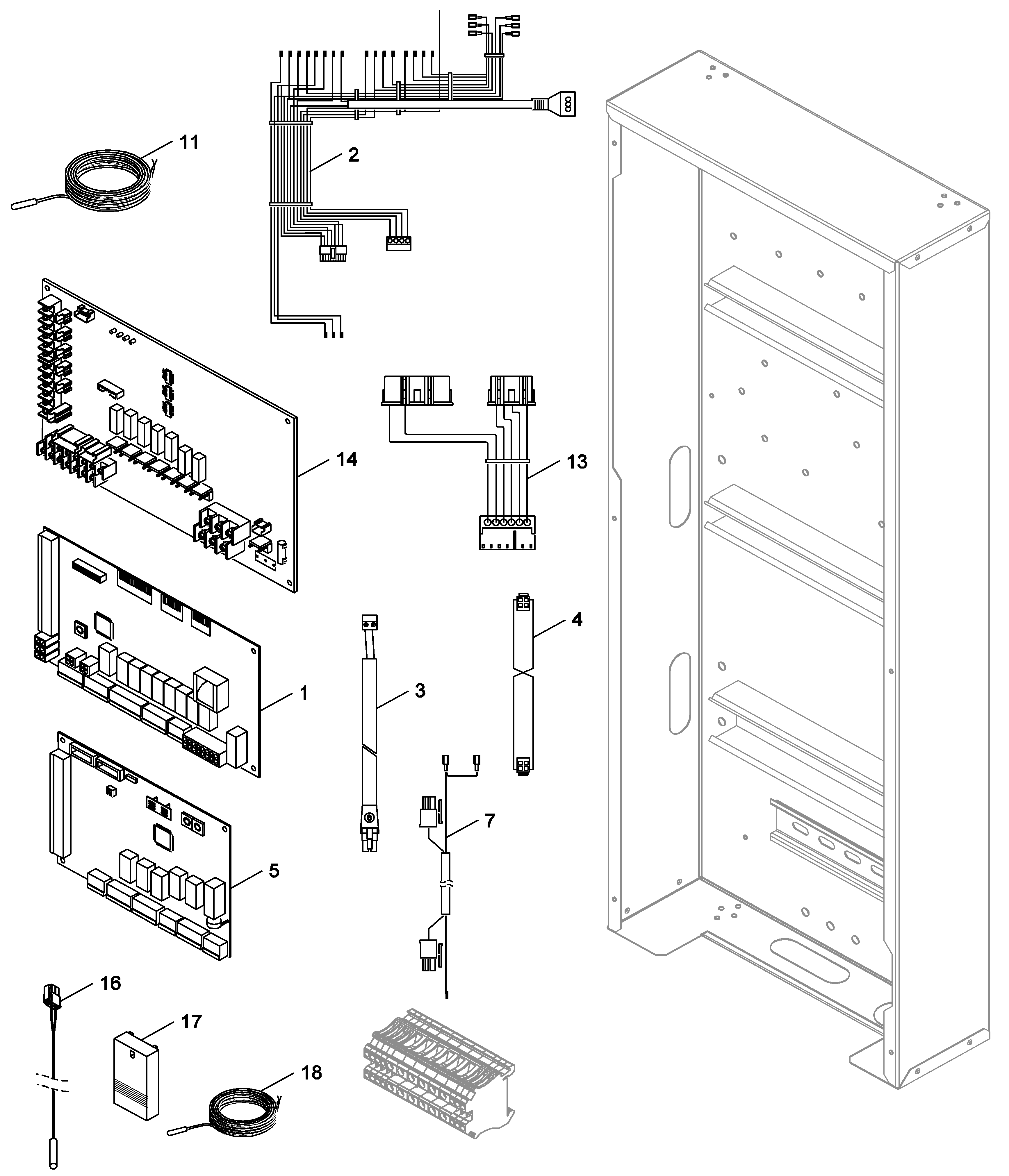

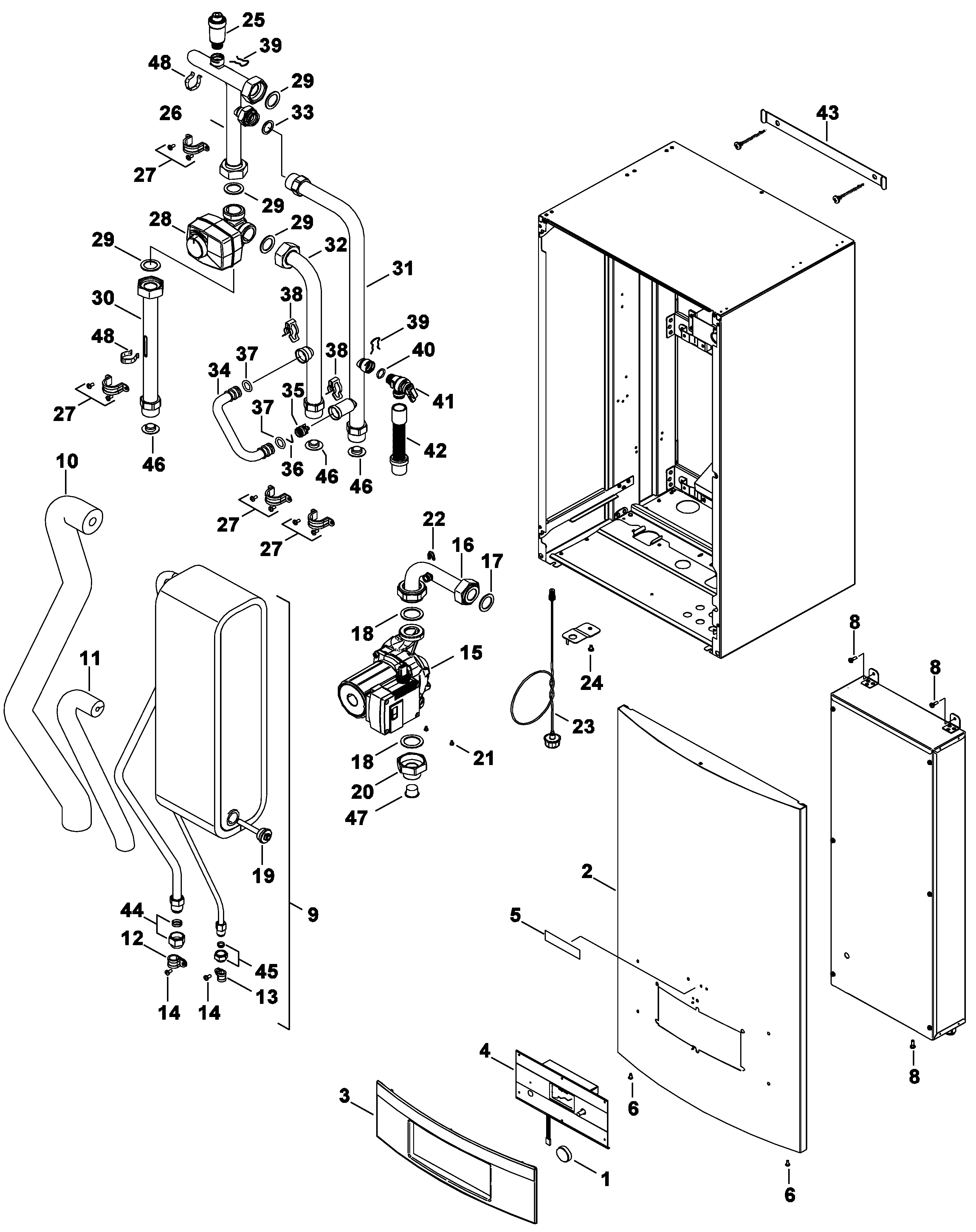

Tekeningen van de Nefit (Bosch) A/W binnenunit 16.0 E
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je Nefit (Bosch) A/W binnenunit 16.0 E? Dit onderdeeltype hoort erbij
Veelvoorkomende Nefit (Bosch)-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven.
| Code | Was ist los | Ersatzteiltyp |
|---|---|---|
| 0Y 276 | Der Vorlauftemperaturfühler hat eine Temperatur von über 95°C gemessen. | Sensoren und Fühler |
| 0Y 277 | Der Sicherheitstemperaturfühler hat eine Temperatur von über 95°C gemessen. | Sensoren und Fühler |
| 0Y 285 | Der Rücklauftemperaturfühler hat eine Temperatur von über 95°C gemessen. | Sensoren und Fühler |
| 1A 316 | Der Abgastemperaturfühler hat eine zu hohe Temperatur gemessen. | Sensoren und Fühler |
| 1P 346 | Die Temperatur am Abgastemperaturfühler steigt zu schnell. | Sensoren und Fühler |
| 1U 317 | Die Kontakte des Abgastemperaturfühlers sind kurzgeschlossen. | Sensoren und Fühler |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere Nefit (Bosch) warmtepomp-modellen
- Nefit (Bosch) Auris E C4 OS 41
- Nefit (Bosch) Auris E C5 OS 34
- Nefit (Bosch) Auris E C7 OS 41
- Nefit (Bosch) A/W binnenunit 16.0 B 54
- Nefit (Bosch) A/W binnenunit 8.0 B 56
- Nefit (Bosch) A/W binnenunit 8.0 E 56
- Nefit (Bosch) IDU Split 2-6 B 64
- Nefit (Bosch) IDU Split 2-6 E 62
- Nefit (Bosch) IDU Split 2-6 T 49
- Nefit (Bosch) IDU Split 2-6 TS 51
- Nefit (Bosch) IDU Split 8-15 B 58
- Nefit (Bosch) IDU Split 8-15 E 63
← Alle Nefit (Bosch) onderdelen
Häufige Fragen
Welke onderdelen zijn er voor de Nefit (Bosch) A/W binnenunit 16.0 E?
In de catalogus staan 55 originele onderdelen voor de Nefit (Bosch) A/W binnenunit 16.0 E, waaronder sensoren en voelers, temperatuurvoelers en NTC-sensoren, warmtewisselaars, printplaten en besturing. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een sensor voor de Nefit (Bosch) A/W binnenunit 16.0 E?
De sensoren en voelers voor dit model kosten tussen €46,27 en €111,81 inclusief btw. Bekijk de tabel "Sensoren en voelers" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de Nefit (Bosch) A/W binnenunit 16.0 E op voorraad?
5 van de 55 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de Nefit (Bosch) A/W binnenunit 16.0 E?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de Nefit (Bosch) A/W binnenunit 16.0 E. Geeft je toestel een storingscode? Kijk in het overzicht van storingscodes voor het bijbehorende onderdeeltype.
Zijn dit originele Nefit (Bosch)-onderdelen?
Ja. Alle 55 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Nefit (Bosch) A/W binnenunit 16.0 E, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de Nefit (Bosch) A/W binnenunit 16.0 E?
De onderdelen voor de Nefit (Bosch) A/W binnenunit 16.0 E lopen van €3,22 tot €998,60 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
