Nefit (Bosch) SmartLine HRC 24 CW4 onderdelen
Kurz gesagt
Instalpunt levert 134 originele onderdelen voor de Nefit (Bosch) SmartLine HRC 24 CW4, o.a. ventilatoren, sensoren en voelers, druksensoren. Bestel direct of haal af in Alblasserdam.
- 134Ersatzteile
- 81Auf Lager
- €3,22Vanaf
- 23Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de Nefit (Bosch) SmartLine HRC 24 CW4 (cv-ketel)? Hieronder staan alle 134 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →Snel naar het juiste onderdeel voor de Nefit (Bosch) SmartLine HRC 24 CW4
| Onderdeel | Vanaf | Lieferung |
|---|---|---|
| Ventilator Nefit ventilator | €497,59 | Op voorraad, morgen in huis |
| Ontstekingsonderdeel Nefit ionisatiepen + tule | €33,88 | Op voorraad, morgen in huis |
| Druksensor Nefit electronische druksensor voorzien van schroefdraad | €45,19 | Op voorraad, morgen in huis |
| Pomp Nefit Pumpe UPMO 6M 15 GG 3H pwm | €265,49 | Op voorraad, morgen in huis |
| Warmtewisselaar Nefit Wärmetauscher spiralförmig | €288,11 | Op voorraad, morgen in huis |
| Branderautomaat Nefit branderautomaat UBA3 | €390,39 | Op voorraad, morgen in huis |
Prijzen inclusief btw, rechtstreeks uit de kassa. Hieronder de complete onderdelenlijst van dit model.
Installateur oder selbstständiger Monteur? Erstellen Sie kostenlos ein Geschäftskonto: Preise zzgl. MwSt. und Rechnungen auf Ihren Firmennamen.
- Gebläse 2
- Sensoren und Fühler 3
- Drucksensoren 1
- Pumpen 1
- Wärmetauscher 1
- Gasarmaturen und Gasregelung 2
- Feuerungsautomaten 1
- Dreiwegeventile und Hydroblöcke 4
- Zündung und Ionisation 2
- Ausdehnungsgefäße 1
- Siphons und Kondensatableitung 2
- Thermostate und Regelungen 3
- Brenner 1
- Displays und Bedienung 2
- Wartungs- und Servicesets 1
- Klappen und Ventile 6
- Elektrische Bauteile 10
- Kabel und Kabelbäume 4
- Dichtungen 28
- Leitungen, Rohre und Schläuche 14
- Verkleidung und Paneele 5
- Isolierung 3
- Befestigungsmaterial 17
- Overige onderdelen 20
Ventilatoren voor de Nefit (Bosch) SmartLine HRC 24 CW4 (2) alle Nefit (Bosch) ventilatoren →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit ventilator | 8030393 fabr.nr. 8755000552 | €497,59 | Auf Lager | Bekijk & bestel |
| Rewind überholtes Gebläse für Bosch Smartline (7099387) | 8930171 | €232,05 | Auf Lager | Bekijk & bestel |
Sensoren en voelers voor de Nefit (Bosch) SmartLine HRC 24 CW4 (3) alle Nefit (Bosch) sensoren en voelers →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit uitstroomtemperatuursensor | 8036160 fabr.nr. 8738901126 | €30,44 | Auf Lager | Bekijk & bestel |
| Nefit Speichertemperatursensor | 8036240 fabr.nr. 7099164 | €39,29 | Auf Lager | Bekijk & bestel |
| Nefit Bi-Sensor für Sicherheit und Regelung | 8029076 fabr.nr. 7099092 | €55,03 | Auf Lager | Bekijk & bestel |
Druksensoren voor de Nefit (Bosch) SmartLine HRC 24 CW4 (1) alle Nefit (Bosch) druksensoren →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit electronische druksensor voorzien van schroefdraad | 8029080 fabr.nr. 8718600018 | €45,19 | Auf Lager | Bekijk & bestel |
Pompen voor de Nefit (Bosch) SmartLine HRC 24 CW4 (1) alle Nefit (Bosch) pompen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Pumpe UPMO 6M 15 GG 3H pwm | 8045274 fabr.nr. 8738903382 | €265,49 | Auf Lager | Bekijk & bestel |
Warmtewisselaars voor de Nefit (Bosch) SmartLine HRC 24 CW4 (1) alle Nefit (Bosch) warmtewisselaars →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Wärmetauscher spiralförmig | 8020006 fabr.nr. 8718600038 | €288,11 | Auf Lager | Bekijk & bestel |
Gasblokken en gasregeling voor de Nefit (Bosch) SmartLine HRC 24 CW4 (2) alle Nefit (Bosch) gasblokken en gasregeling →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit venturi t.b.v. 24 kW | 8029053 fabr.nr. 7099020 | €26,50 | Auf Lager | Bekijk & bestel |
| Nefit Gasarmatur SIT 848 848122 | 8029161 fabr.nr. 7736700635 | €156,32 | Auf Lager | Bekijk & bestel |
Branderautomaten voor de Nefit (Bosch) SmartLine HRC 24 CW4 (1) alle Nefit (Bosch) branderautomaten →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit branderautomaat UBA3 | 8029199 fabr.nr. 8718600083 | €390,39 | Auf Lager | Bekijk & bestel |
Driewegkleppen en hydrobloks voor de Nefit (Bosch) SmartLine HRC 24 CW4 (4) alle Nefit (Bosch) driewegkleppen en hydrobloks →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit binnenwerk driewegklep | 8029085 fabr.nr. 7099576 | €55,03 | Auf Lager | Bekijk & bestel |
| Nefit Hydroblock Rücklauf | 8029042 fabr.nr. 7099786 | €55,03 | Auf Lager | Bekijk & bestel |
| Nefit Hydroblock 2-polig | 8029075 fabr.nr. 7099428 | €83,55 | Auf Lager | Bekijk & bestel |
| Nefit Hydroblock Vorlauf alte Nummer: 73682 | 8029082 fabr.nr. 7099590 | €90,43 | Bestellartikel | Bekijk & bestel |
Ontsteking en ionisatie voor de Nefit (Bosch) SmartLine HRC 24 CW4 (2) alle Nefit (Bosch) ontsteking en ionisatie →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Glühzünder für Smartline HR/Basic HR | 8029165 fabr.nr. 8718600054 | €78,63 | Auf Lager | Bekijk & bestel |
| Nefit ionisatiepen + tule | 8022530 fabr.nr. 7100238 | €33,88 | Auf Lager | Bekijk & bestel |
Expansievaten voor de Nefit (Bosch) SmartLine HRC 24 CW4 (1) alle Nefit (Bosch) expansievaten →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Ausdehnungsgefäß 9 Liter | 80200065 fabr.nr. 8738901137 | €142,55 | Bestellartikel | Bekijk & bestel |
Sifons en condensafvoer voor de Nefit (Bosch) SmartLine HRC 24 CW4 (2) alle Nefit (Bosch) sifons en condensafvoer →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit flexibele condensafvoer | 8027352 fabr.nr. 7101535 | €22,57 | Auf Lager | Bekijk & bestel |
| Nefit sifon | 8029050 fabr.nr. 7099514 | €33,39 | Auf Lager | Bekijk & bestel |
Thermostaten en regelingen voor de Nefit (Bosch) SmartLine HRC 24 CW4 (3) alle Nefit (Bosch) thermostaten en regelingen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Abgasthermostat | 8029002 fabr.nr. 7099456 | €35,36 | Auf Lager | Bekijk & bestel |
| Nefit Brennerthermostat für Smartline | 8029176 fabr.nr. 8718600337 | €23,55 | Auf Lager | Bekijk & bestel |
| Nefit Abgasthermostat für Smartline | 8029212 fabr.nr. 8718600182 | €26,50 | Auf Lager | Bekijk & bestel |
Branders voor de Nefit (Bosch) SmartLine HRC 24 CW4 (1) alle Nefit (Bosch) branders →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Brenner Smartline C2 komplett | 8027480 fabr.nr. 8718600327 | €222,22 | Auf Lager | Bekijk & bestel |
Displays en bediening voor de Nefit (Bosch) SmartLine HRC 24 CW4 (2) alle Nefit (Bosch) displays en bediening →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit BC10 bedieningspaneel | 8029092 fabr.nr. 73692 | €121,90 | Bestellartikel | Bekijk & bestel |
| Nefit knop regelthermostaat | 8022805 fabr.nr. 38724 | €58,96 | Bestellartikel | Bekijk & bestel |
Onderhouds- en servicesets voor de Nefit (Bosch) SmartLine HRC 24 CW4 (1) alle Nefit (Bosch) onderhouds- en servicesets →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Dichtungssatz B Smartline (Basic) HR/HRC | 81901148 fabr.nr. 8738901295 | €32,41 | Auf Lager | Bekijk & bestel |
Kleppen en ventielen voor de Nefit (Bosch) SmartLine HRC 24 CW4 (6) alle Nefit (Bosch) kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit overstortventiel t.b.v. Excellent | 8028590 fabr.nr. 7100888 | €32,41 | Auf Lager | Bekijk & bestel |
| Nefit automatischer Schnellentlüfter 10 bar | 8029166 fabr.nr. 7099180 | €18,64 | Auf Lager | Bekijk & bestel |
| Nefit vul/aftapkraan | 8029089 fabr.nr. 7099588 | €25,52 | Auf Lager | Bekijk & bestel |
| Nefit Schiebeklemmen-Set 2x groß und 2x klein alte Nummer: 38474S | 8028713 fabr.nr. 7099156 | €15,69 | Auf Lager | Bekijk & bestel |
| Nefit Rückschlagventil | 8021351 fabr.nr. 8718601988 | €20,60 | Auf Lager | Bekijk & bestel |
| Nefit Durchflussbegrenzer alte Nummer: 73656 | 8029064 fabr.nr. 7099534 | €118,95 | Bestellartikel | Bekijk & bestel |
Elektrische onderdelen voor de Nefit (Bosch) SmartLine HRC 24 CW4 (10) alle Nefit (Bosch) elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Ein/Aus-Schalter alte Nummer: 73660 | 8029068 fabr.nr. 7099041 | €17,65 | Auf Lager | Bekijk & bestel |
| Nefit transformator | 8029097 fabr.nr. 7101640 | €52,07 | Auf Lager | Bekijk & bestel |
| Nefit zekering 5 AF/230V 10 stuks oud nummer: 7099473 | 8026767 fabr.nr. 8718601966 | €40,27 | Auf Lager | Bekijk & bestel |
| Nefit Anschlussklemme blau | 8027316 fabr.nr. 73775 | €33,39 | Bestellartikel | Bekijk & bestel |
| Nefit Anschlussklemme orange | 8027318 fabr.nr. 73777 | €26,50 | Auf Lager | Bekijk & bestel |
| Nefit Anschlussklemme grün | 8027314 fabr.nr. 73773 | €26,50 | Auf Lager | Bekijk & bestel |
| Nefit Anschlussklemme grau | 8027315 fabr.nr. 73774 | €33,39 | Bestellartikel | Bekijk & bestel |
| Nefit Anschlussklemme rot | 8027317 fabr.nr. 73776 | €33,39 | Bestellartikel | Bekijk & bestel |
| Nefit Anschlussklemme türkis alte Nummer: 73772 | 8027313 fabr.nr. 7746700126 | €33,39 | Bestellartikel | Bekijk & bestel |
| Nefit Trafokappe | 8027640 fabr.nr. 78228 | €22,57 | Bestellartikel | Bekijk & bestel |
Kabels en kabelbomen voor de Nefit (Bosch) SmartLine HRC 24 CW4 (4) alle Nefit (Bosch) kabels en kabelbomen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Adapterkabel Dreiwegeventil alte Nummer: 73753 | 8029162 fabr.nr. 7099585 | €25,52 | Auf Lager | Bekijk & bestel |
| Nefit Kabelbaum 24V alte Nummer: 73695 | 8029095 fabr.nr. 7746700057 | €185,83 | Bestellartikel | Bekijk & bestel |
| Nefit kabel t.b.v. rookgasvoeler oud nummer: 38332 | 8022600 fabr.nr. 7100332 | €44,21 | Bestellartikel | Bekijk & bestel |
| Nefit Kabelbaum 230V alte Nummer: 73696 | 8029096 fabr.nr. 7099575 | €84,53 | Bestellartikel | Bekijk & bestel |
Pakkingen en afdichtingen voor de Nefit (Bosch) SmartLine HRC 24 CW4 (28) alle Nefit (Bosch) pakkingen en afdichtingen →
Leidingen, buizen en slangen voor de Nefit (Bosch) SmartLine HRC 24 CW4 (14) alle Nefit (Bosch) leidingen, buizen en slangen →
Beplating en panelen voor de Nefit (Bosch) SmartLine HRC 24 CW4 (5) alle Nefit (Bosch) beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Verkleidung komplett | 8029043 fabr.nr. 73624 | €206,48 | Bestellartikel | Bekijk & bestel |
| Nefit Abdeckkappe BC10 | 8029098 fabr.nr. 73698 | €90,43 | Bestellartikel | Bekijk & bestel |
| Nefit Abdeckkappe Befestigung UBA | 8029157 fabr.nr. 7746700151 | €27,49 | Bestellartikel | Bekijk & bestel |
| Nefit Deckel Adapter 80/80 | 8021128 fabr.nr. 7099504 | €45,19 | Bestellartikel | Bekijk & bestel |
| Nefit Deckel Adapter 80/80mm | 8029046 fabr.nr. 7099506 | €45,19 | Bestellartikel | Bekijk & bestel |
Isolatie voor de Nefit (Bosch) SmartLine HRC 24 CW4 (3) alle Nefit (Bosch) isolatie →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Isolierung Rückseite Wärmetauscher für HRC24 | 8029223 fabr.nr. 8718600023 | €125,84 | Auf Lager | Bekijk & bestel |
| Nefit Isolierung Rahmen Rückseite | 8029106 fabr.nr. 73733 | €51,09 | Bestellartikel | Bekijk & bestel |
| Nefit Isolierung Verkleidung | 8029105 fabr.nr. 73732 | €63,88 | Bestellartikel | Bekijk & bestel |
Bevestigingsmateriaal voor de Nefit (Bosch) SmartLine HRC 24 CW4 (17) alle Nefit (Bosch) bevestigingsmateriaal →
Overige onderdelen voor de Nefit (Bosch) SmartLine HRC 24 CW4 (20)

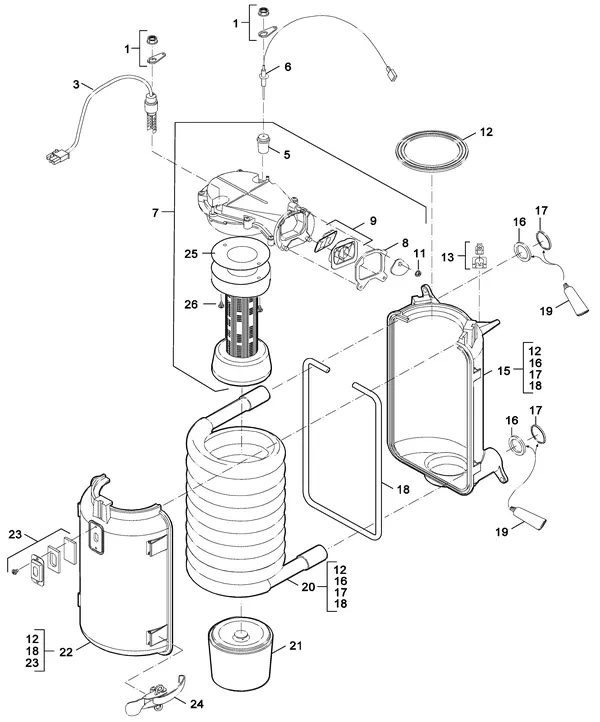

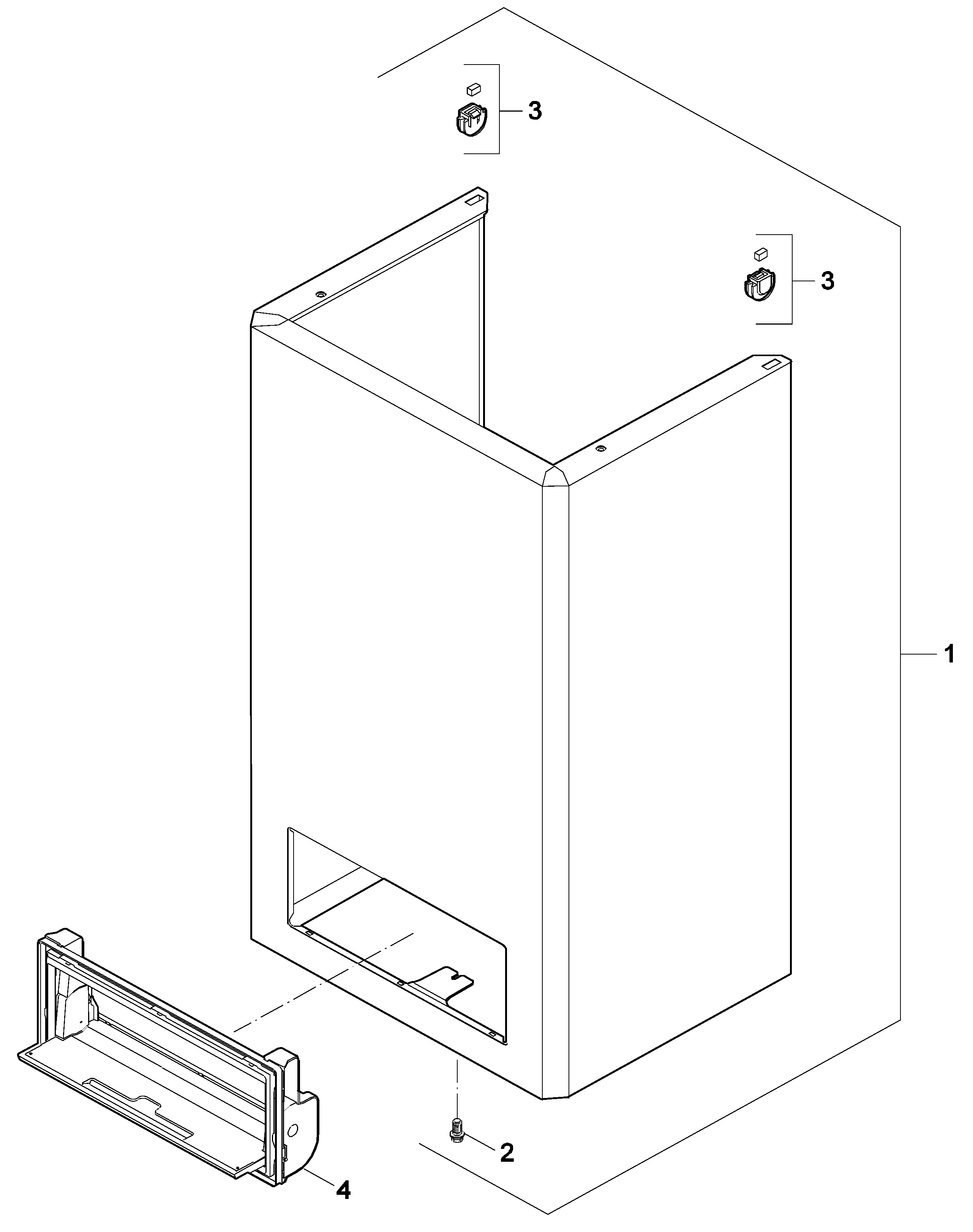

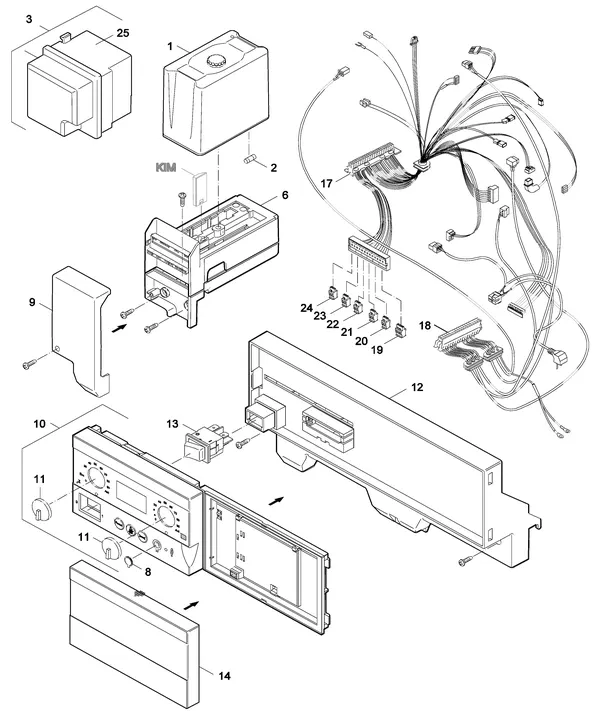

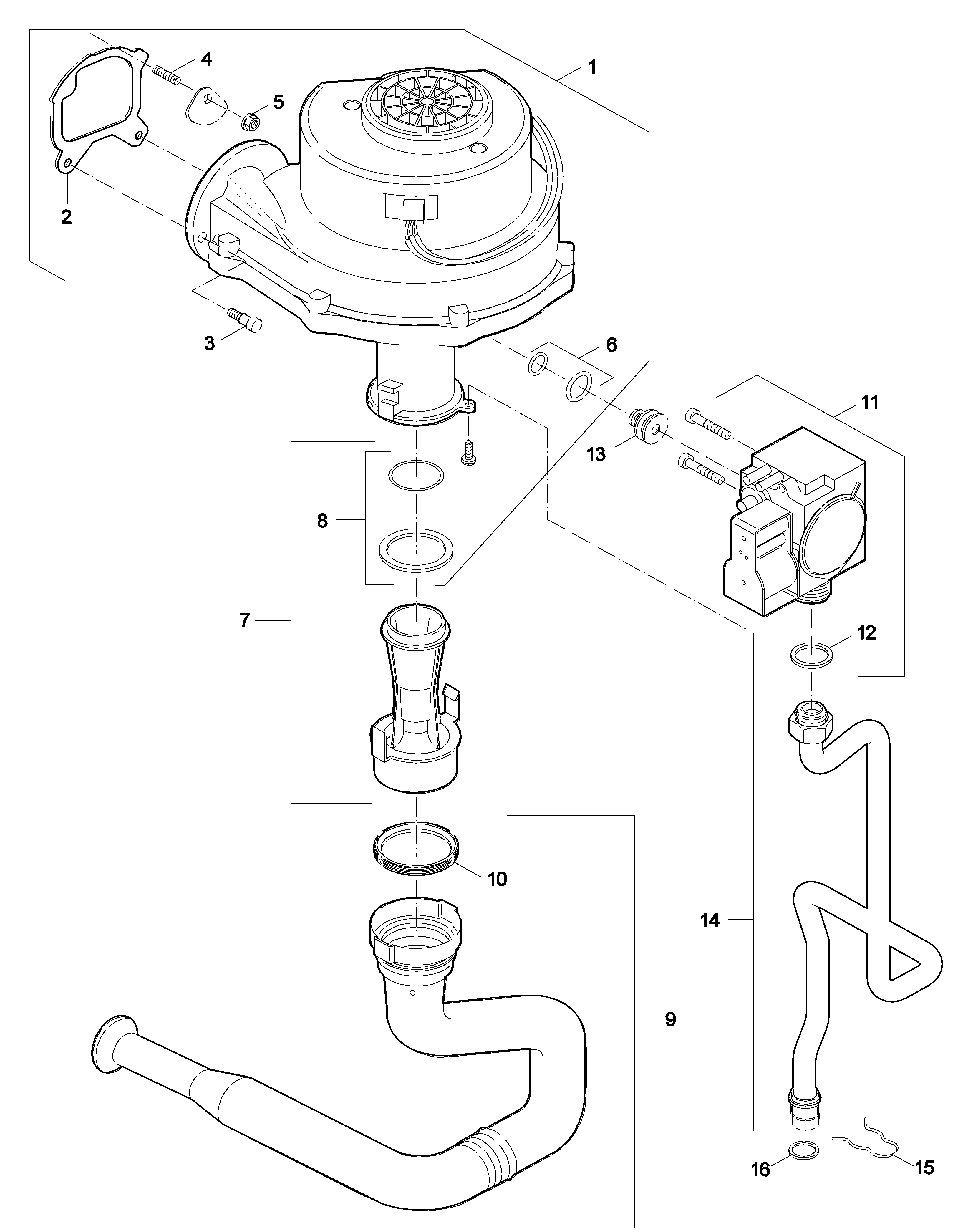

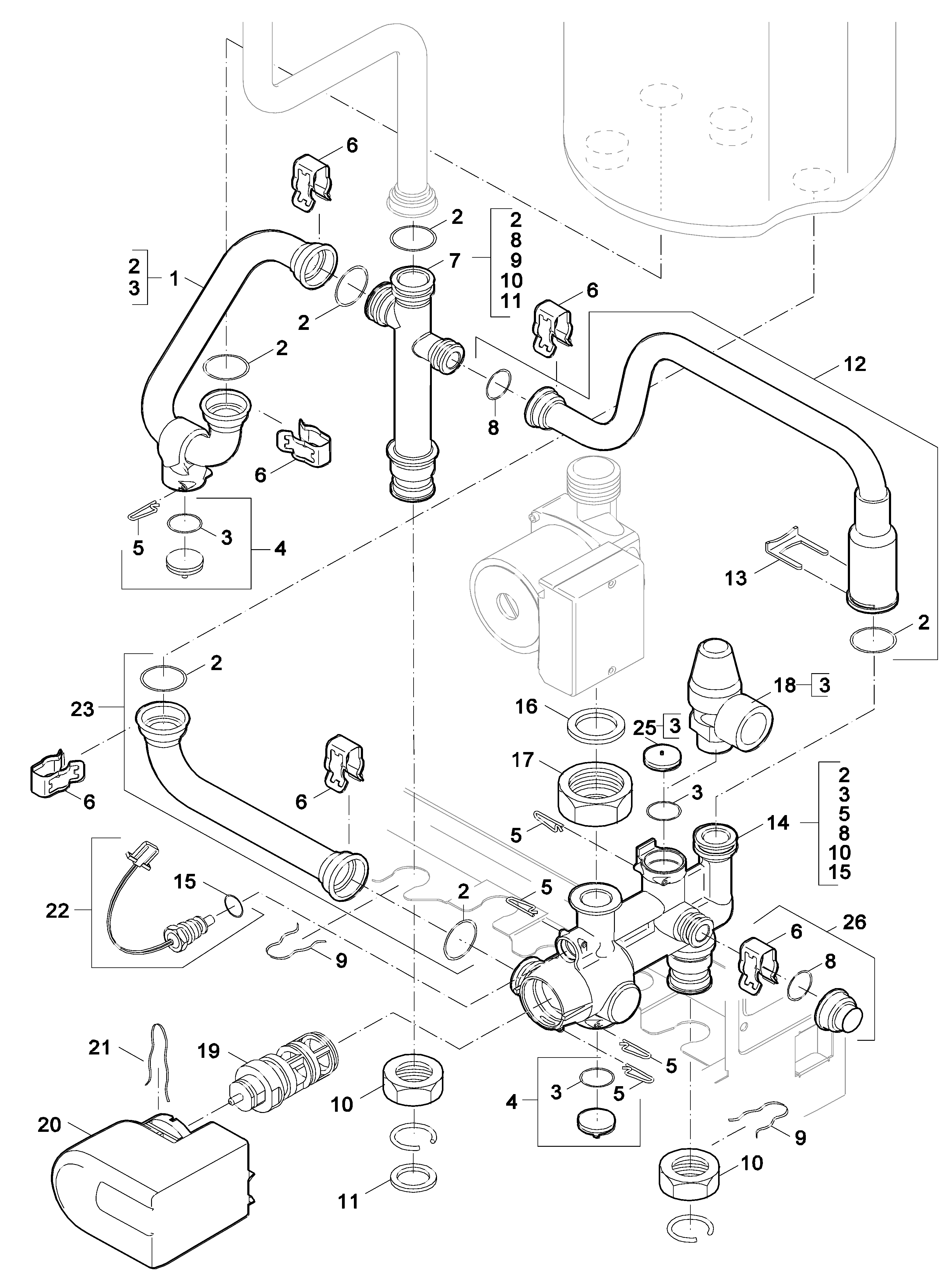

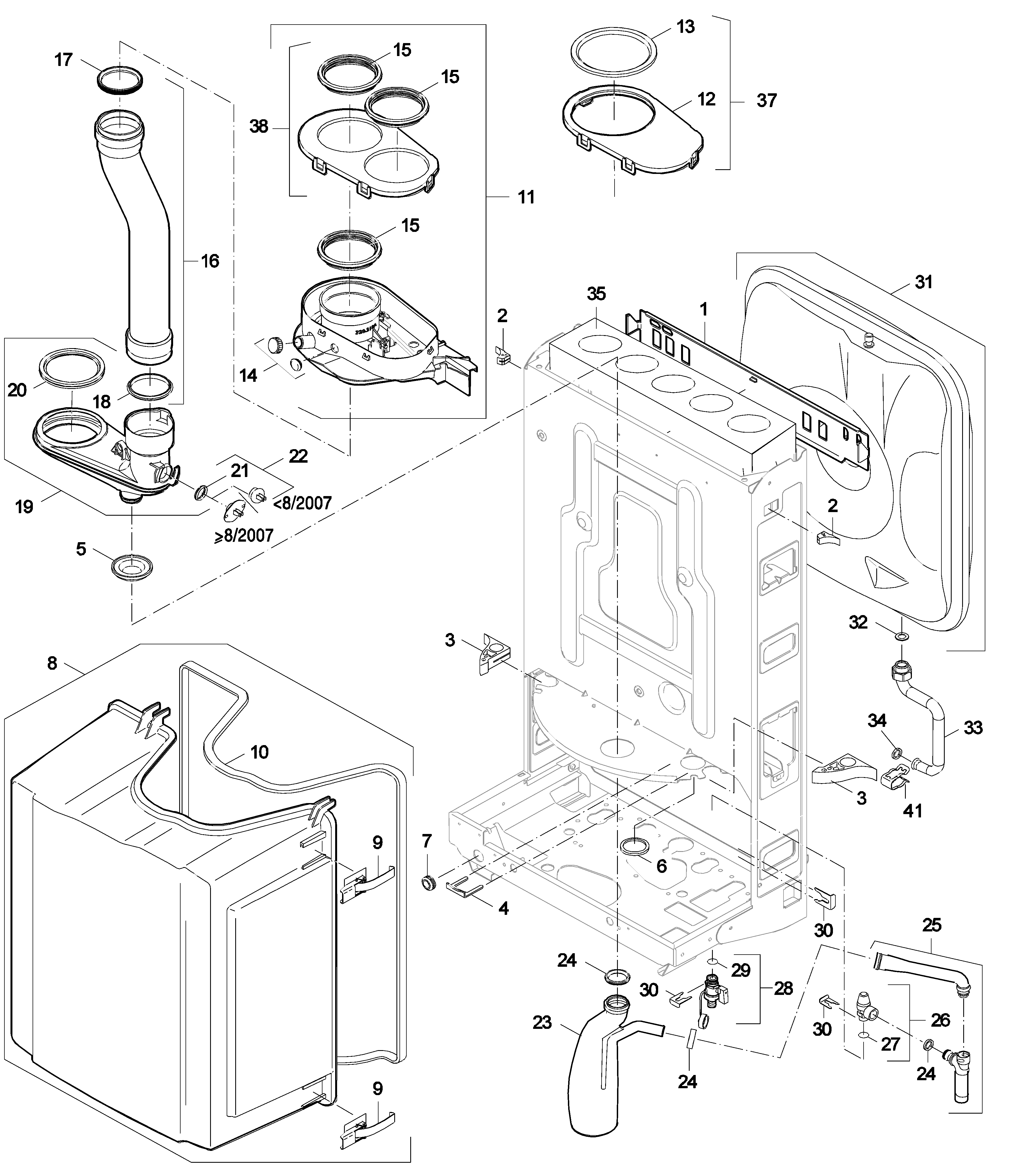

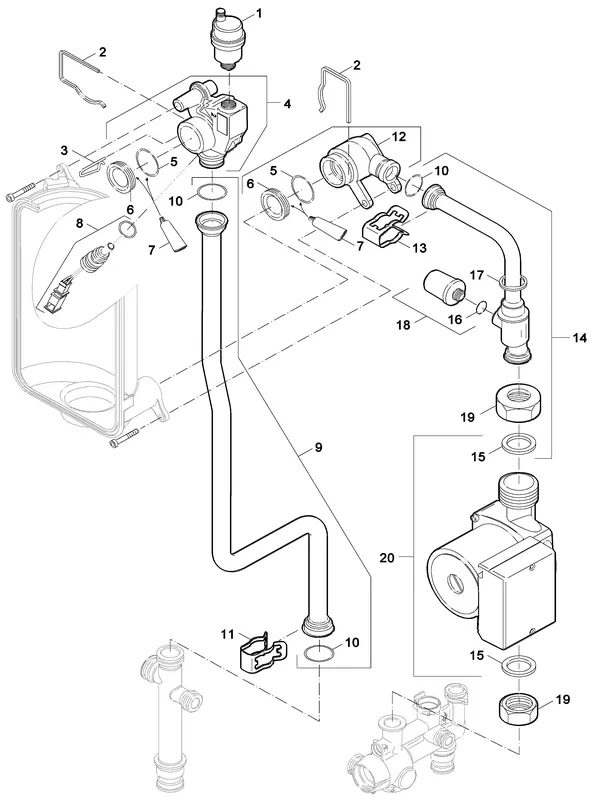

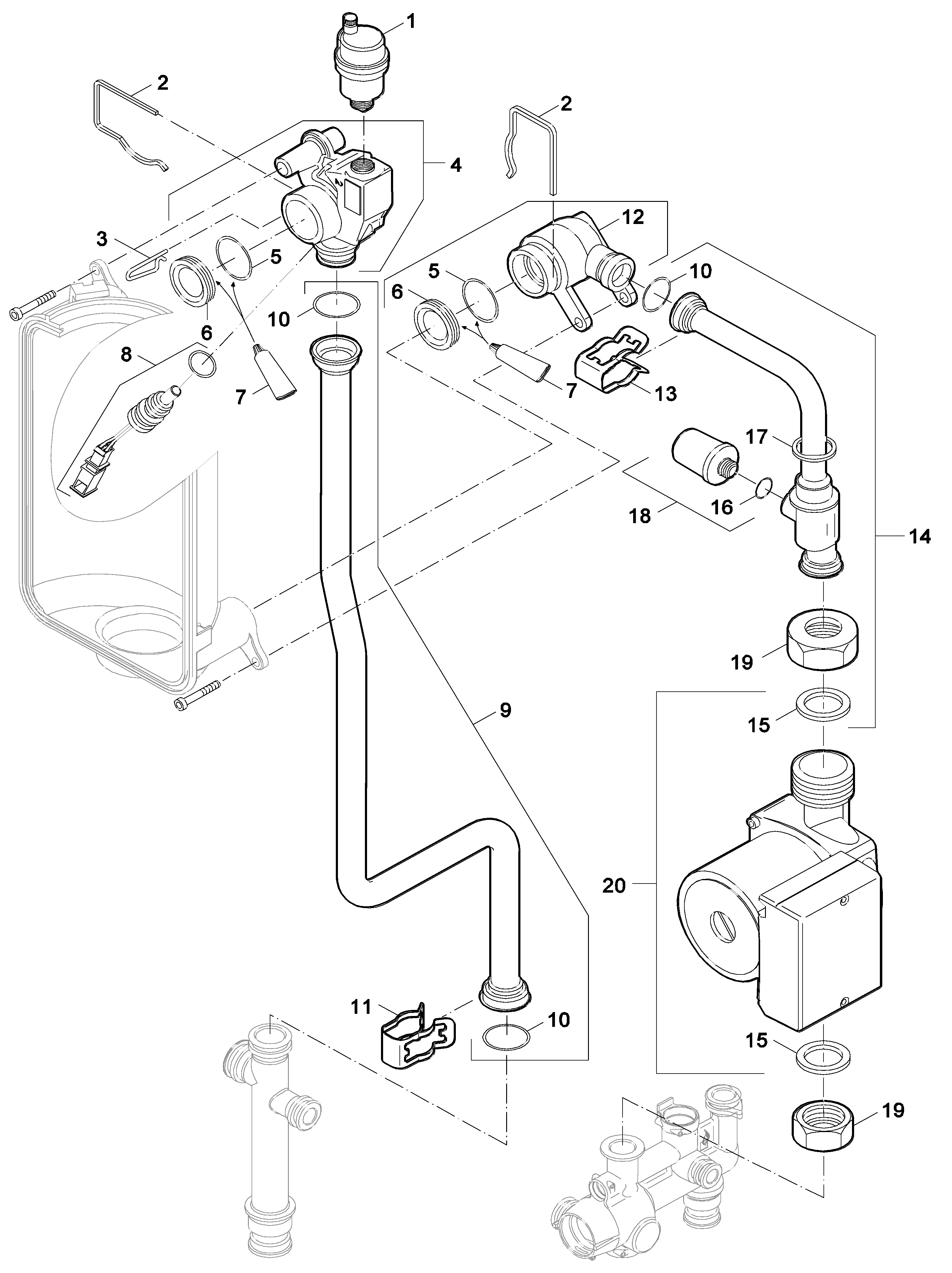

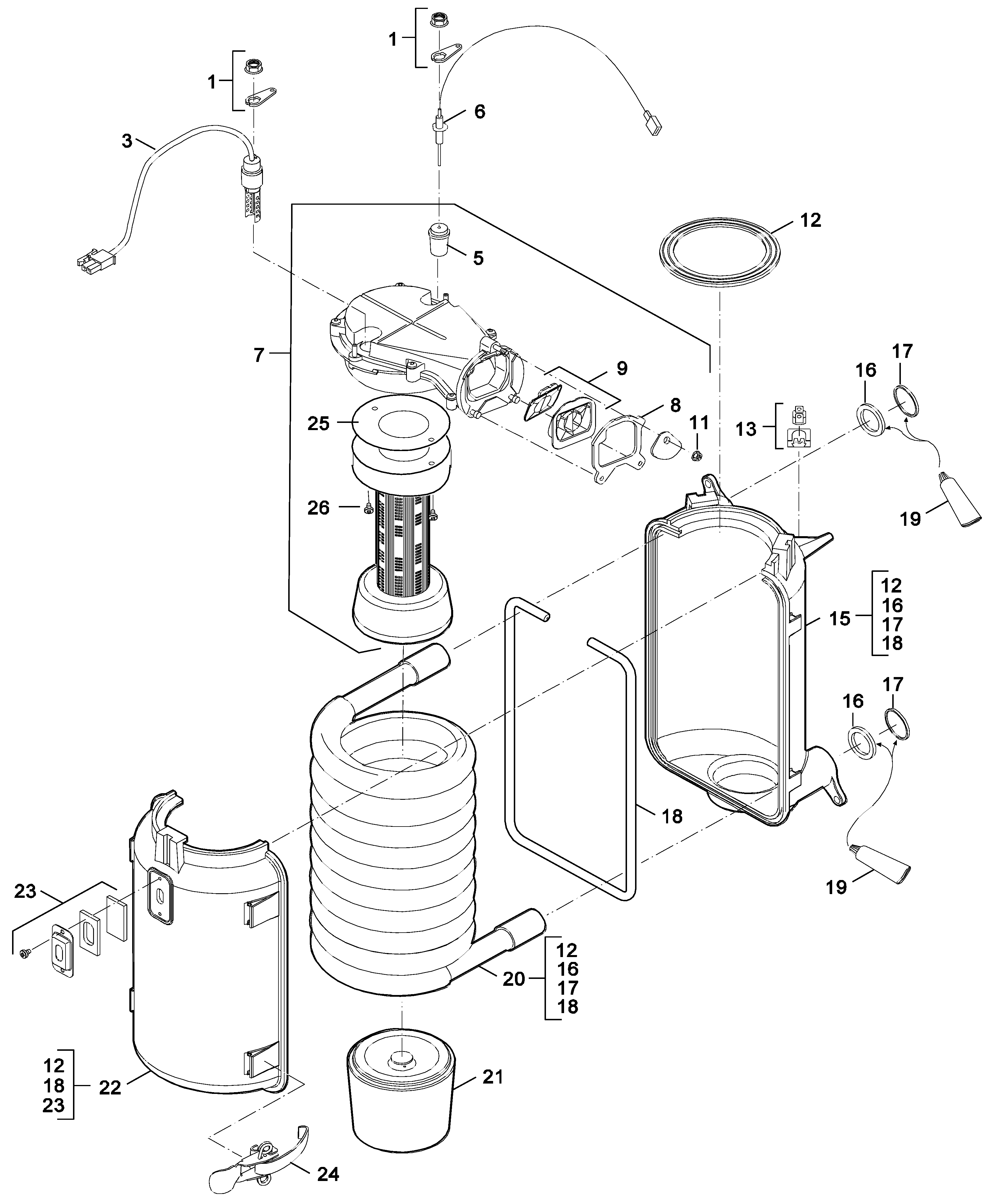

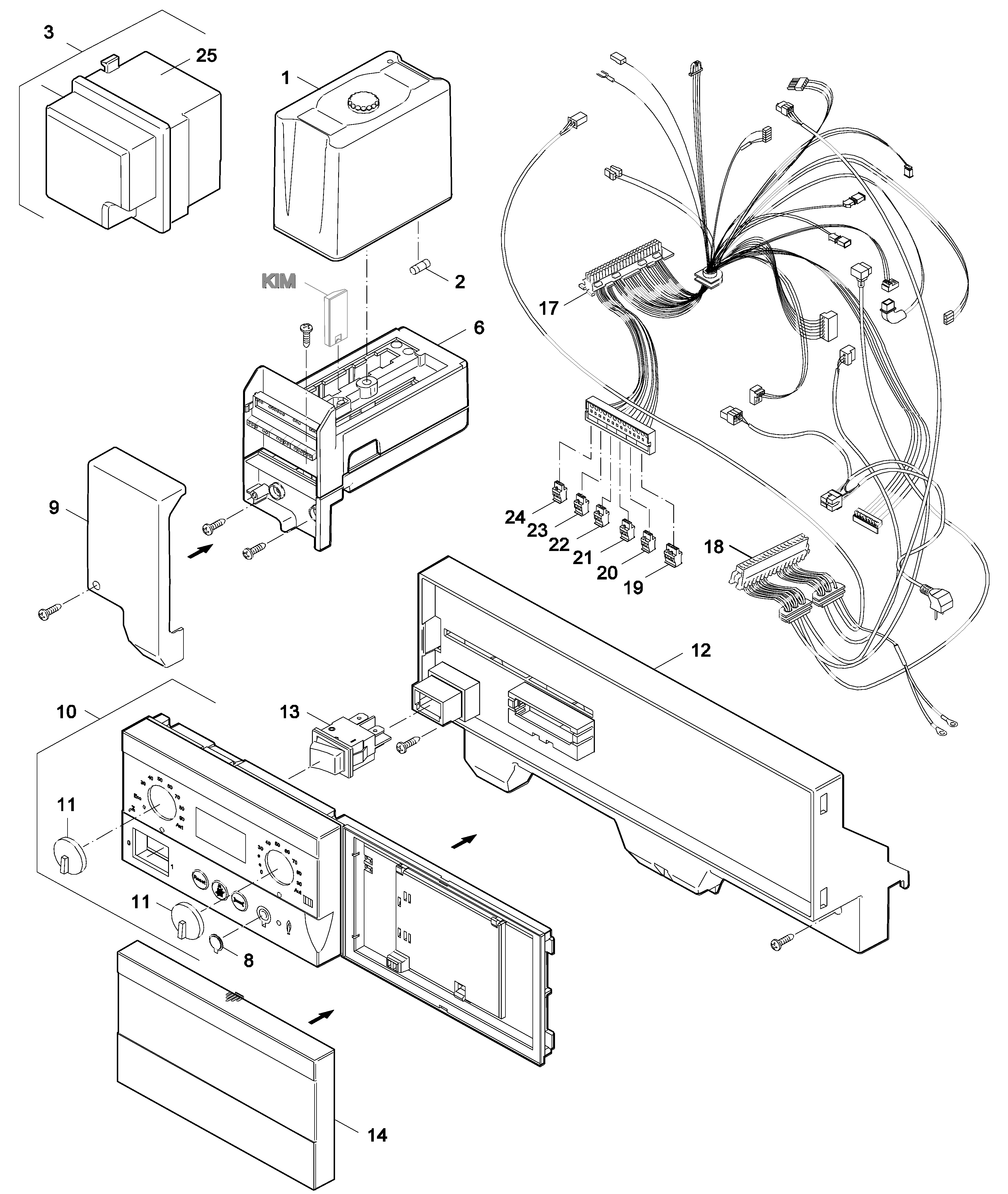

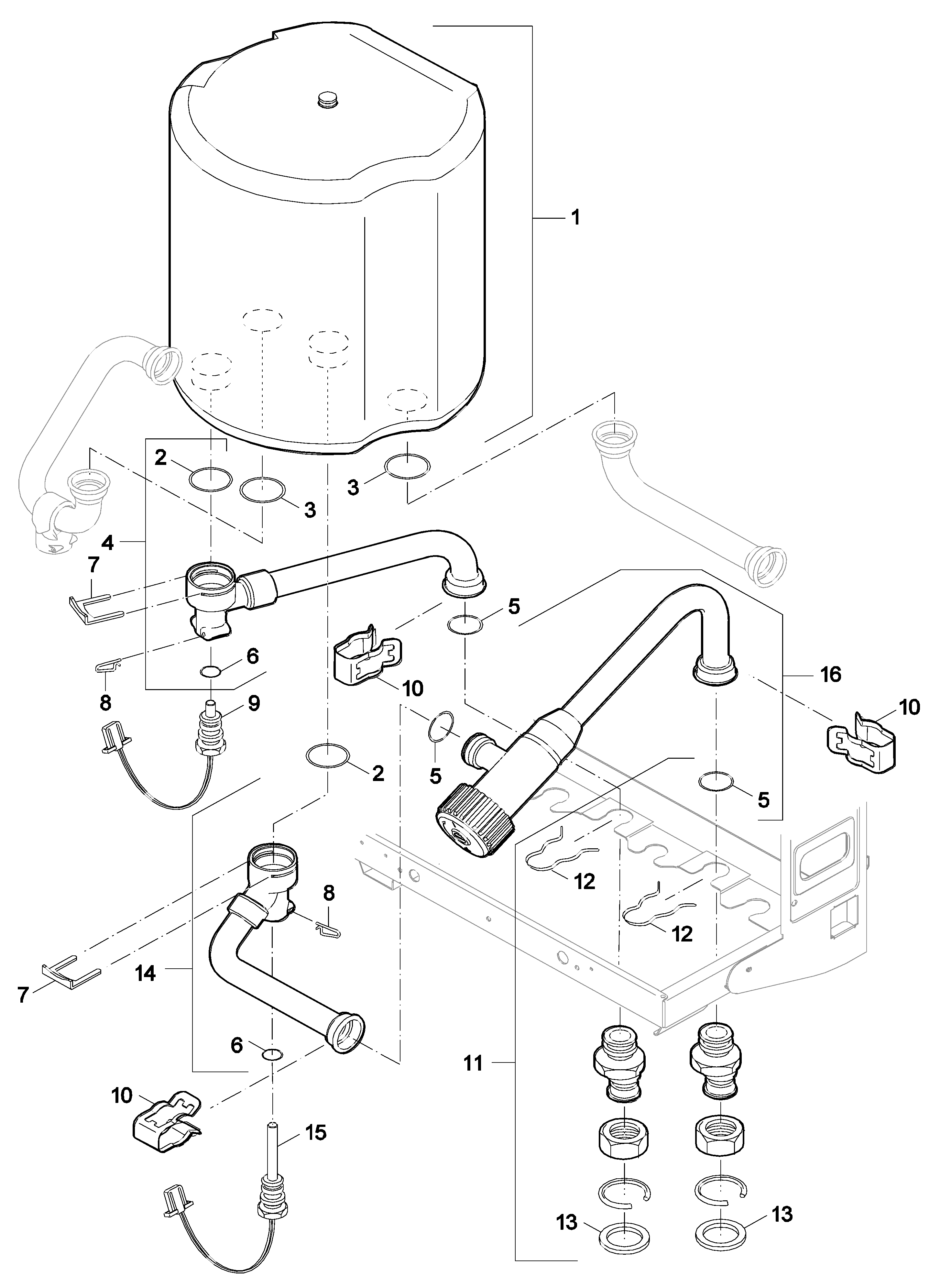

Tekeningen van de Nefit (Bosch) SmartLine HRC 24 CW4
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je Nefit (Bosch) SmartLine HRC 24 CW4? Dit onderdeeltype hoort erbij
Veelvoorkomende Nefit (Bosch)-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Nefit (Bosch) storingscodes.
| Code | Was ist los | Ersatzteiltyp |
|---|---|---|
| 0C 283 | Das Heizgerät bereitet sich auf einen Brennerstart vor. Gebläse und Pumpe werden angesteuert. | Gebläse |
| 0L 284 | Ontstekingsfase | Zündung und Ionisation |
| 0L 284 | Der Gasregelblock wird angesteuert. | Gasarmaturen und Gasregelung |
| 0Y 276 | Der Vorlauftemperaturfühler hat eine Temperatur von über 95°C gemessen. | Sensoren und Fühler |
| 0Y 277 | Der Sicherheitstemperaturfühler hat eine Temperatur von über 95°C gemessen. | Sensoren und Fühler |
| 0Y 285 | Der Rücklauftemperaturfühler hat eine Temperatur von über 95°C gemessen. | Sensoren und Fühler |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere Nefit (Bosch) cv-ketel-modellen
- Nefit (Bosch) 1200 HRC20/3 116
- Nefit (Bosch) 2300i HRC25/3 98
- Nefit (Bosch) 2300i HRC25/4 97
- Nefit (Bosch) 9000i AquaPower Plus HRC30 CW6 169
- Nefit (Bosch) 9000i AquaPower Plus HRC45 CW6 168
- Nefit (Bosch) 9000i HR25 Solo Wit 134
- Nefit (Bosch) 9000i HR25 Solo Zwart 134
- Nefit (Bosch) 9000i HR35 Solo Wit 133
- Nefit (Bosch) 9000i HR35 Solo Zwart 132
- Nefit (Bosch) 9000i HR50 Solo Wit 121
- Nefit (Bosch) 9000i HR50 Solo Zwart 121
- Nefit (Bosch) 9700i AquaPower Plus HRC30 CW6 151
← Alle Nefit (Bosch) onderdelen
Häufige Fragen
Welke onderdelen zijn er voor de Nefit (Bosch) SmartLine HRC 24 CW4?
In de catalogus staan 134 originele onderdelen voor de Nefit (Bosch) SmartLine HRC 24 CW4, waaronder ventilatoren, sensoren en voelers, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een ventilator voor de Nefit (Bosch) SmartLine HRC 24 CW4?
De ventilatoren voor dit model kosten tussen €402,27 en €688,87 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de Nefit (Bosch) SmartLine HRC 24 CW4 op voorraad?
81 van de 134 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de Nefit (Bosch) SmartLine HRC 24 CW4?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de Nefit (Bosch) SmartLine HRC 24 CW4. Geeft je toestel een storingscode? Zoek die op bij Nefit (Bosch) storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.
Zijn dit originele Nefit (Bosch)-onderdelen?
Ja. Alle 134 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Nefit (Bosch) SmartLine HRC 24 CW4, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de Nefit (Bosch) SmartLine HRC 24 CW4?
De onderdelen voor de Nefit (Bosch) SmartLine HRC 24 CW4 lopen van €3,22 tot €688,87 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
