Ersatzteile für Bosch Compress 7800i LW 12 MF
Kurz gesagt
Instalpunt liefert 108 Original-Ersatzteile für Bosch Compress 7800i LW 12 MF, u. a. Sensoren und Fühler, Temperaturfühler und NTC-Sensoren, Drucksensoren. Jetzt direkt bestellen.
- 108Ersatzteile
- 4Auf Lager
- €14,14Ab
- 21Typen
- verfügbarExplosionszeichnung
Sie suchen Ersatzteile für Bosch Compress 7800i LW 12 MF (Wärmepumpe)? Unten finden Sie alle 108 Original-Ersatzteile, nach Ersatzteiltyp gruppiert, mit der zugehörigen Explosionszeichnung. Wählen Sie einen Typ, um direkt zur passenden Tabelle zu springen.
Interaktive Explosionszeichnung ansehen →- Sensoren und Fühler 5
- Temperaturfühler und NTC-Sensoren 2
- Drucksensoren 1
- Druckschalter und Differenzdruckschalter 2
- Pumpen 3
- Wärmetauscher 2
- Leiterplatten und Steuerung 1
- Dreiwegeventile und Hydroblöcke 1
- Expansionsventile 2
- Verdichter 1
- Filter 4
- Klappen und Ventile 2
- Elektrische Bauteile 4
- Armaturenteile 1
- WC- und Spülkastenteile 1
- Kabel und Kabelbäume 8
- Dichtungen 4
- Leitungen, Rohre und Schläuche 6
- Verkleidung und Paneele 12
- Isolierung 21
- Befestigungsmaterial 8
- Sonstige Ersatzteile 17
Sensoren und Fühler für Bosch Compress 7800i LW 12 MF (5) Alle Sensoren und Fühler von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Nefit Temperatursensor 200 mm 10 kOhm | 8020309 Herst.-Nr. 8733703181 | €48,14 | Auf Lager | Ansehen & bestellen |
| Nefit Temperatursensor NTC 1000 mm R40 1000 mm R40 | 8020304 Herst.-Nr. 8738206065 | €48,14 | Auf Lager | Ansehen & bestellen |
| Nefit Drucksensor Verdichteraustritt (Discharge) | 80200057 Herst.-Nr. 8738207622 | €57,98 | Bestellartikel | Ansehen & bestellen |
| Nefit Temperaturbegrenzer | 8032624 Herst.-Nr. 8738201799 | €93,38 | Bestellartikel | Ansehen & bestellen |
| Nefit Temperatursensor 200mm 4,7 kOhm | 8020307 Herst.-Nr. 8733703183 | €57,98 | Bestellartikel | Ansehen & bestellen |
Temperaturfühler und NTC-Sensoren für Bosch Compress 7800i LW 12 MF (2) Alle Temperaturfühler und NTC-Sensoren von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Nefit Außentemperaturfühler | 8020026 Herst.-Nr. 8738203521 | €58,96 | Auf Lager | Ansehen & bestellen |
| Bosch Temperatursensor NTC 1000mm R80 MOL 8738211536 | 8179418 Herst.-Nr. 8738211536 | €44,21 | Bestellartikel | Ansehen & bestellen |
Drucksensoren für Bosch Compress 7800i LW 12 MF (1) Alle Drucksensoren von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Bosch Drucksensor 0-4 bar | 80200294 Herst.-Nr. 8738211790 | €118,95 | Bestellartikel | Ansehen & bestellen |
Druckschalter und Differenzdruckschalter für Bosch Compress 7800i LW 12 MF (2) Alle Druckschalter und Differenzdruckschalter von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Bosch Hochdruckpressostat | 8179400 Herst.-Nr. 8738211556 | €67,81 | Bestellartikel | Ansehen & bestellen |
| Nefit Differenzdruckschalter PC G1/4" | 8021065 Herst.-Nr. 8733703239 | €105,18 | Bestellartikel | Ansehen & bestellen |
Pumpen für Bosch Compress 7800i LW 12 MF (3) Alle Pumpen von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Bosch Isolierung Pumpe UPML GEO 130 8738211574 | 8179387 Herst.-Nr. 8738211574 | €43,22 | Bestellartikel | Ansehen & bestellen |
| Bosch Pumpe UPMXL GEO 25-125 130 SP 8738211561 | 8179397 Herst.-Nr. 8738211561 | €505,45 | Bestellartikel | Ansehen & bestellen |
| Bosch Pumpe UPM3L 25-75 130 SP 8738211620 | 8179366 Herst.-Nr. 8738211620 | €271,39 | Bestellartikel | Ansehen & bestellen |
Wärmetauscher für Bosch Compress 7800i LW 12 MF (2) Alle Wärmetauscher von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Bosch Wärmetauscher H62L-CX- 46 8738211550 | 8179406 Herst.-Nr. 8738211550 | €622,49 | Bestellartikel | Ansehen & bestellen |
| Bosch Wärmetauscher H62L- EZU-50 8738211549 | 8179407 Herst.-Nr. 8738211549 | €622,49 | Bestellartikel | Ansehen & bestellen |
Leiterplatten und Steuerung für Bosch Compress 7800i LW 12 MF (1) Alle Leiterplatten und Steuerungen von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Bosch Leiterplatte HMI 8738211507 | 8179438 Herst.-Nr. 8738211507 | €88,46 | Bestellartikel | Ansehen & bestellen |
Dreiwegeventile und Hydroblöcke für Bosch Compress 7800i LW 12 MF (1) Alle Dreiwegeventile und Hydroblöcke von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Nefit Dreiwegeventil für u. a. IDU Split 2-6 T 8733701139 | 8021493 Herst.-Nr. 8733701139 | €220,25 | Bestellartikel | Ansehen & bestellen |
Expansionsventile für Bosch Compress 7800i LW 12 MF (2) Alle Expansionsventile von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Bosch Expansionsventil UKV-18 D447 8738211581 | 8179381 Herst.-Nr. 8738211581 | €108,13 | Bestellartikel | Ansehen & bestellen |
| Bosch Expansionsventil UKV-25 8738211582 | 8179380 Herst.-Nr. 8738211582 | €120,92 | Bestellartikel | Ansehen & bestellen |
Verdichter für Bosch Compress 7800i LW 12 MF (1) Alle Verdichter von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Bosch Kompressor DNB22 FATMT 400V 8738211535 | 8179419 Herst.-Nr. 8738211535 | €1.114,22 | Bestellartikel | Ansehen & bestellen |
Filter für Bosch Compress 7800i LW 12 MF (4) Alle Filter von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Bosch Filter Kältemittel 8738211554 | 8179402 Herst.-Nr. 8738211554 | €33,39 | Bestellartikel | Ansehen & bestellen |
| Bosch Netzfilter 8738211585 | 8179379 Herst.-Nr. 8738211585 | €108,13 | Bestellartikel | Ansehen & bestellen |
| Bosch Wasserfilter mit Magnet 8738208894 | 8179465 Herst.-Nr. 8738208894 | €132,72 | Bestellartikel | Ansehen & bestellen |
| Bosch Filterkugelkappe mit Magnet DN25 | 80200413 Herst.-Nr. 8738212827 | €33,39 | Bestellartikel | Ansehen & bestellen |
Klappen und Ventile für Bosch Compress 7800i LW 12 MF (2) Alle Klappen und Ventile von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Bosch Schraderventil 8738211578 | 8179384 Herst.-Nr. 8738211578 | €31,42 | Bestellartikel | Ansehen & bestellen |
| Bosch Kugelhahn 2x 1 1/4 Zoll BSP FF 8738211534 | 8179420 Herst.-Nr. 8738211534 | €88,46 | Bestellartikel | Ansehen & bestellen |
Elektrische Bauteile für Bosch Compress 7800i LW 12 MF (4) Alle elektrischen Bauteile von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Bosch Umrichter Eltwin 5500 3ph 8738211569 | 8179392 Herst.-Nr. 8738211569 | €731,65 | Bestellartikel | Ansehen & bestellen |
| Bosch Drucksensor HP 8-48 bar 8738211558 | 8179398 Herst.-Nr. 8738211558 | €127,80 | Bestellartikel | Ansehen & bestellen |
| Bosch Drucksensor LP 2-18 bar 8738211557 | 8179399 Herst.-Nr. 8738211557 | €116,98 | Bestellartikel | Ansehen & bestellen |
| Nefit Spule Expansionsventil ukv-a300 mm | 8020351 Herst.-Nr. 8733703216 | €67,81 | Bestellartikel | Ansehen & bestellen |
Armaturenteile für Bosch Compress 7800i LW 12 MF (1) Alle Armaturenteile von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Bosch Wandhalter K40 RF Internetmodul | 10741765 Herst.-Nr. 7738113985 | €116,98 | Bestellartikel | Ansehen & bestellen |
WC- und Spülkastenteile für Bosch Compress 7800i LW 12 MF (1) Alle WC- und Spülkastenteile von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Bosch Kältemittelsammler 1.9L 8738211526 | 8179426 Herst.-Nr. 8738211526 | €114,03 | Bestellartikel | Ansehen & bestellen |
Kabel und Kabelbäume für Bosch Compress 7800i LW 12 MF (8) Alle Kabel und Kabelbäume von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Nefit Kabel Molex 4 m | 8020899 Herst.-Nr. 8738206161 | €48,14 | Auf Lager | Ansehen & bestellen |
| Bosch Kabel 2,5 m 8738211532 | 8179422 Herst.-Nr. 8738211532 | €67,81 | Bestellartikel | Ansehen & bestellen |
| Bosch Kabelbaum cm MPP 400V 8738211524 | 8179428 Herst.-Nr. 8738211524 | €114,03 | Bestellartikel | Ansehen & bestellen |
| Bosch Kabel Kompressor DNB 8738211587 | 8179377 Herst.-Nr. 8738211587 | €67,81 | Bestellartikel | Ansehen & bestellen |
| Bosch Kabelbaum CM MPP Signal 8738211586 | 8179378 Herst.-Nr. 8738211586 | €190,74 | Bestellartikel | Ansehen & bestellen |
| Bosch Kabel Smart Grid 8738207585 | 8179518 Herst.-Nr. 8738207585 | €56,99 | Bestellartikel | Ansehen & bestellen |
| Bosch Kabelbaum 400V C | 80200751 Herst.-Nr. 8738213402 | €575,28 | Bestellartikel | Ansehen & bestellen |
| Nefit Steckverbinderset | 8021163 Herst.-Nr. 8738206040 | €88,46 | Bestellartikel | Ansehen & bestellen |
Dichtungen für Bosch Compress 7800i LW 12 MF (4) Alle Dichtungen von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Bosch Dichtung 11x5.5x2 8738211589 | 8179375 Herst.-Nr. 8738211589 | €29,45 | Bestellartikel | Ansehen & bestellen |
| Bosch Dichtung EPDM 44x31.5x27 (10x) | 80200720 Herst.-Nr. 8738212386 | €85,51 | Bestellartikel | Ansehen & bestellen |
| Nefit Dichtung 1" 30 x 21 x (10x) x 1.0 | 8021335 Herst.-Nr. 87110043620 | €65,84 | Bestellartikel | Ansehen & bestellen |
| Nefit Dichtung 39 x 30 x 2 mm (10 Stück) | 8020606 Herst.-Nr. 8738204368 | €49,12 | Bestellartikel | Ansehen & bestellen |
Leitungen, Rohre und Schläuche für Bosch Compress 7800i LW 12 MF (6) Alle Leitungen, Rohre und Schläuche von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Bosch Schlauch DN25 G32 8738211533 | 8179421 Herst.-Nr. 8738211533 | €222,22 | Bestellartikel | Ansehen & bestellen |
| Bosch Schlauch DN25-G40 8738211531 | 8179423 Herst.-Nr. 8738211531 | €204,51 | Bestellartikel | Ansehen & bestellen |
| Bosch flexibler Schlauch L=576 8738211530 | 8179424 Herst.-Nr. 8738211530 | €279,26 | Bestellartikel | Ansehen & bestellen |
| Bosch flexibler Schlauch L=480 8738211527 | 8179425 Herst.-Nr. 8738211527 | €154,36 | Bestellartikel | Ansehen & bestellen |
| Bosch Anschlussstück 90° 10mm 8738211807 | 8179996 Herst.-Nr. 8738211807 | €43,22 | Bestellartikel | Ansehen & bestellen |
| Bosch flexibler Schlauch 8738211521 | 8179430 Herst.-Nr. 8738211521 | €222,22 | Bestellartikel | Ansehen & bestellen |
Verkleidung und Paneele für Bosch Compress 7800i LW 12 MF (12) Alle Verkleidungen und Paneele von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Bosch Deckel oben silber 8738211555 | 8179401 Herst.-Nr. 8738211555 | €190,74 | Bestellartikel | Ansehen & bestellen |
| Bosch Abdeckung hinten 8738211823 | 8179342 Herst.-Nr. 8738211823 | €135,67 | Bestellartikel | Ansehen & bestellen |
| Bosch Abdeckung vorne 8738211817 | 8179348 Herst.-Nr. 8738211817 | €62,89 | Bestellartikel | Ansehen & bestellen |
| Bosch Abdeckung unten 8738211816 | 8179349 Herst.-Nr. 8738211816 | €62,89 | Bestellartikel | Ansehen & bestellen |
| Bosch Abdeckung oben 8738211813 | 8179352 Herst.-Nr. 8738211813 | €52,07 | Bestellartikel | Ansehen & bestellen |
| Bosch oberes Paneel Roundagon 8738211613 | 8179367 Herst.-Nr. 8738211613 | €101,25 | Bestellartikel | Ansehen & bestellen |
| Bosch Frontwand 8738211612 | 8179368 Herst.-Nr. 8738211612 | €240,90 | Bestellartikel | Ansehen & bestellen |
| Bosch Abdeckplatte 8738211610 | 8179369 Herst.-Nr. 8738211610 | €54,04 | Bestellartikel | Ansehen & bestellen |
| Bosch Seitenwand oben weiß 8738211597 | 8179370 Herst.-Nr. 8738211597 | €144,52 | Bestellartikel | Ansehen & bestellen |
| Bosch Seitenwand unten weiß 8738211596 | 8179371 Herst.-Nr. 8738211596 | €144,52 | Bestellartikel | Ansehen & bestellen |
| Bosch Logo 8738210406 | 8179450 Herst.-Nr. 8738210406 | €62,89 | Bestellartikel | Ansehen & bestellen |
| Bosch Frontwand unten 8738210403 | 8179452 Herst.-Nr. 8738210403 | €253,69 | Bestellartikel | Ansehen & bestellen |
Isolierung für Bosch Compress 7800i LW 12 MF (21) Sämtliche Isolierteile von Bosch →
Befestigungsmaterial für Bosch Compress 7800i LW 12 MF (8) Sämtliches Befestigungsmaterial von Bosch →
| Ersatzteil | Artikelnr. / Herst.-Nr. | Preis | Verfügbarkeit | |
|---|---|---|---|---|
| Bosch Halter 8738211833 | 8179334 Herst.-Nr. 8738211833 | €83,55 | Bestellartikel | Ansehen & bestellen |
| Bosch Bügel 8738211830 | 8179336 Herst.-Nr. 8738211830 | €29,45 | Bestellartikel | Ansehen & bestellen |
| Bosch Tülle 15mm 8738211828 | 8179338 Herst.-Nr. 8738211828 | €31,42 | Bestellartikel | Ansehen & bestellen |
| Bosch Rohrhalter 21,2mm 8738211826 | 8179339 Herst.-Nr. 8738211826 | €43,22 | Bestellartikel | Ansehen & bestellen |
| Bosch Halter 8738211825 | 8179340 Herst.-Nr. 8738211825 | €31,42 | Bestellartikel | Ansehen & bestellen |
| Bosch Klemme 3/8 8738211820 | 8179345 Herst.-Nr. 8738211820 | €31,42 | Bestellartikel | Ansehen & bestellen |
| Bosch Mutter Snaploc 7mm | 80200224 Herst.-Nr. 8738210410 | €44,21 | Bestellartikel | Ansehen & bestellen |
| Bosch Halter HMI800.2 | 80200304 Herst.-Nr. 8738212168 | €42,24 | Bestellartikel | Ansehen & bestellen |
Sonstige Ersatzteile für Bosch Compress 7800i LW 12 MF (17)

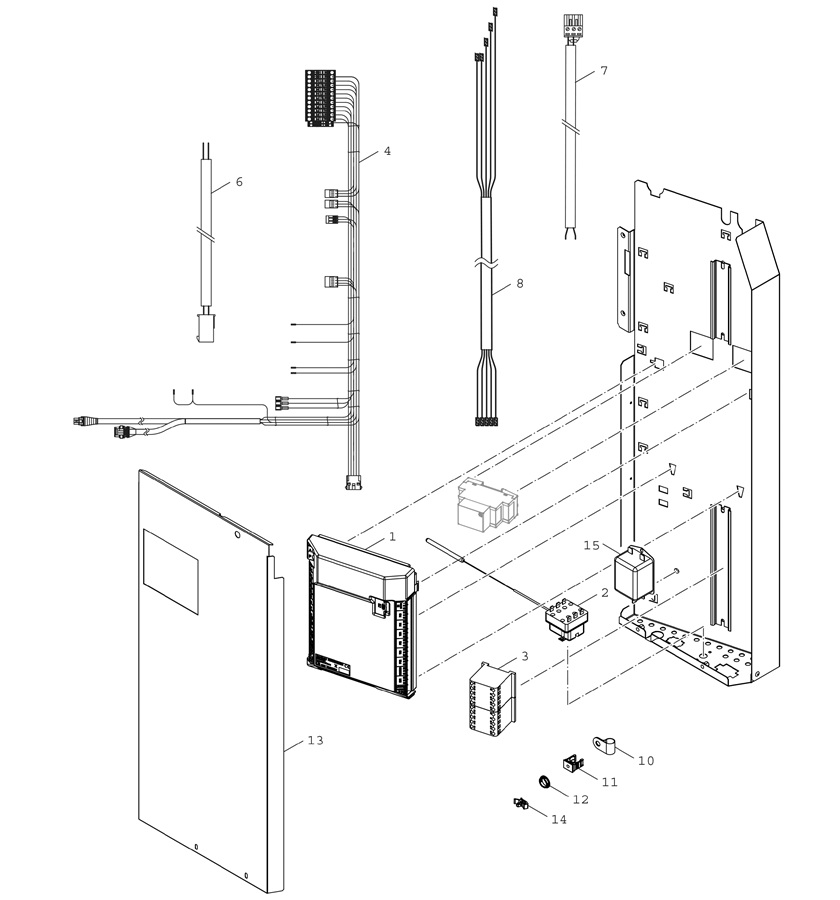

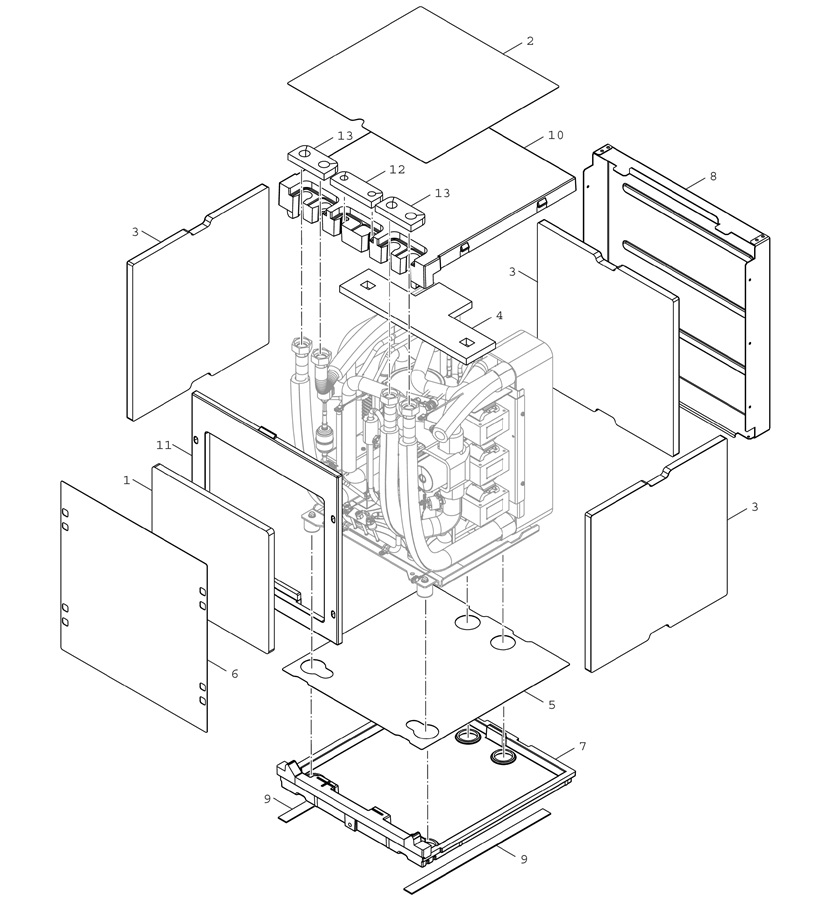

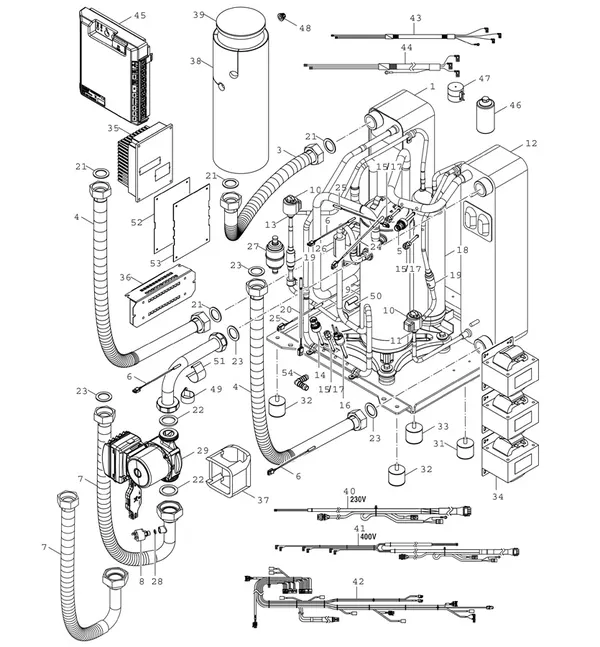

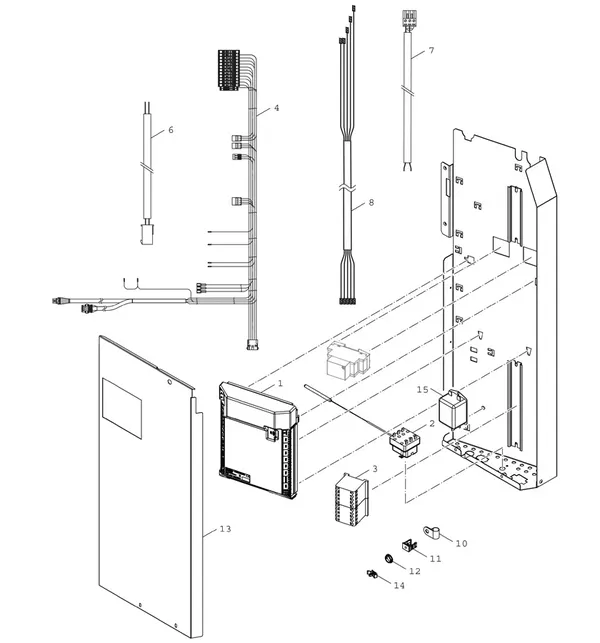

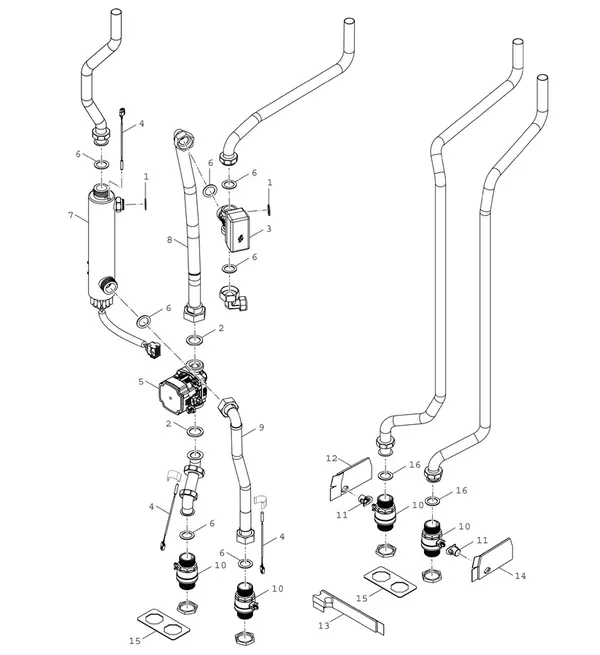

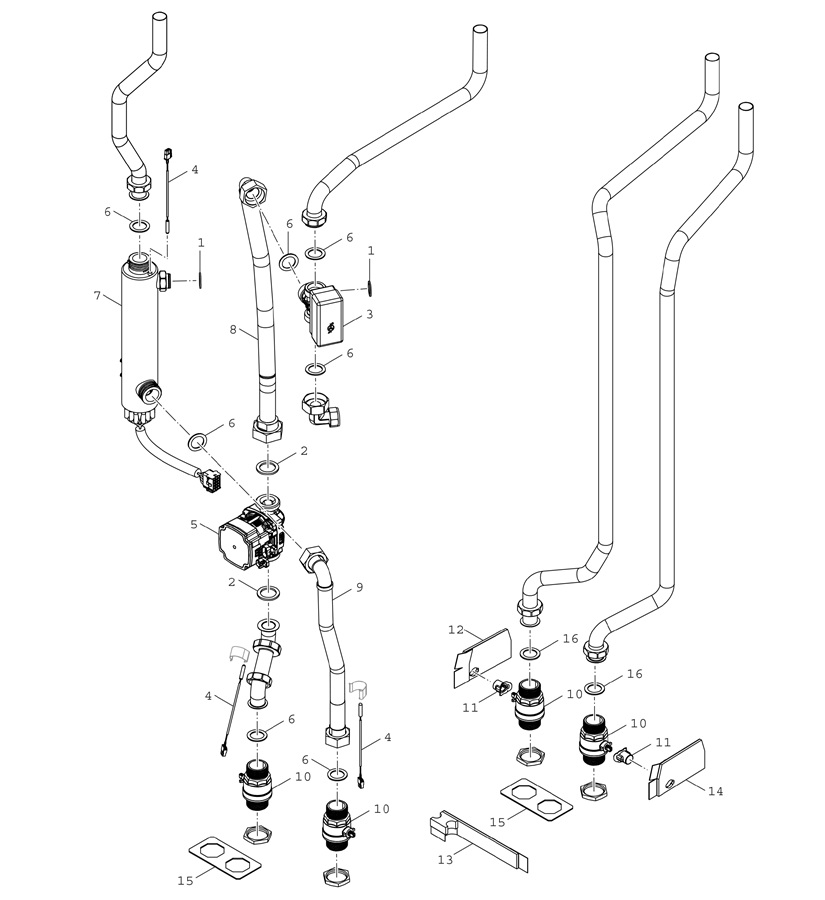

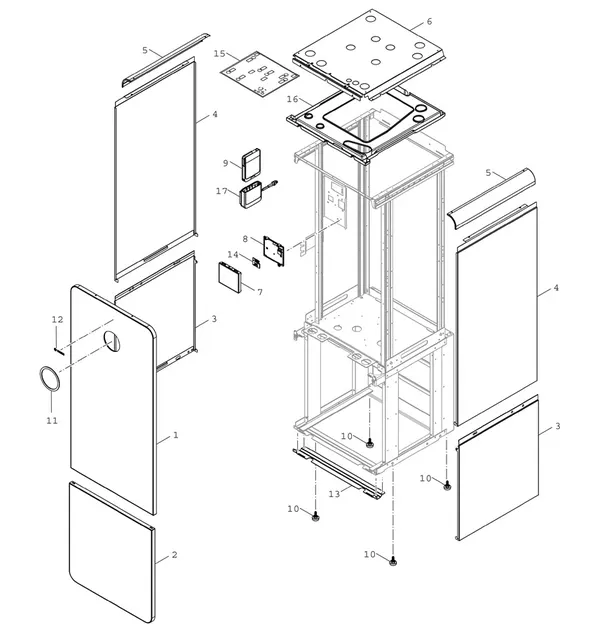

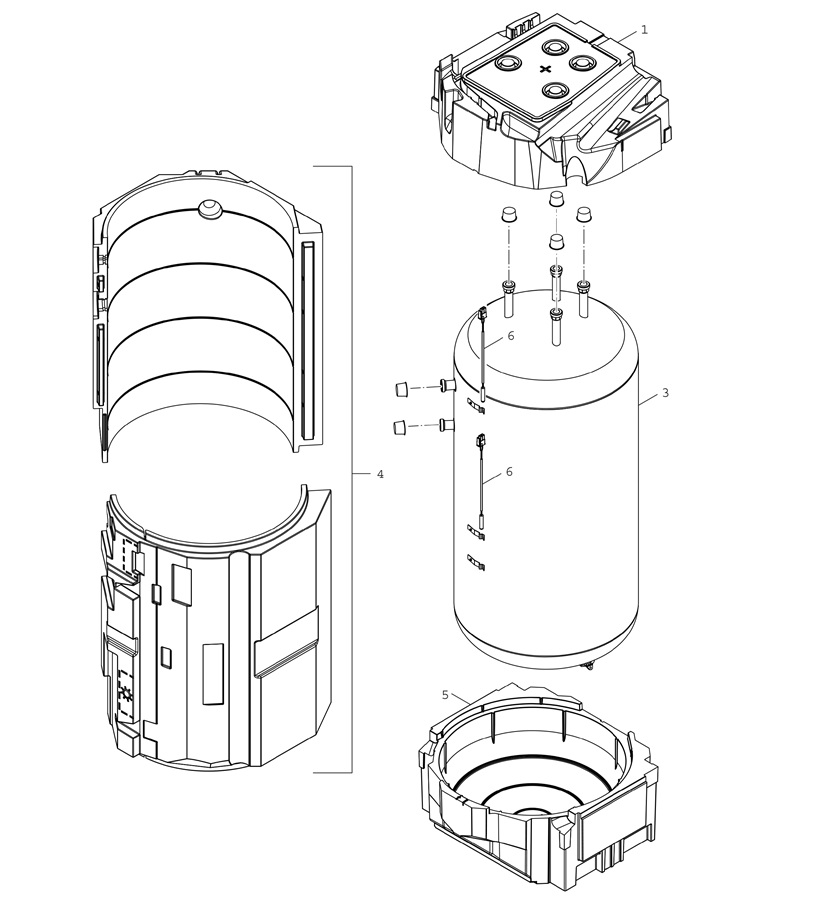

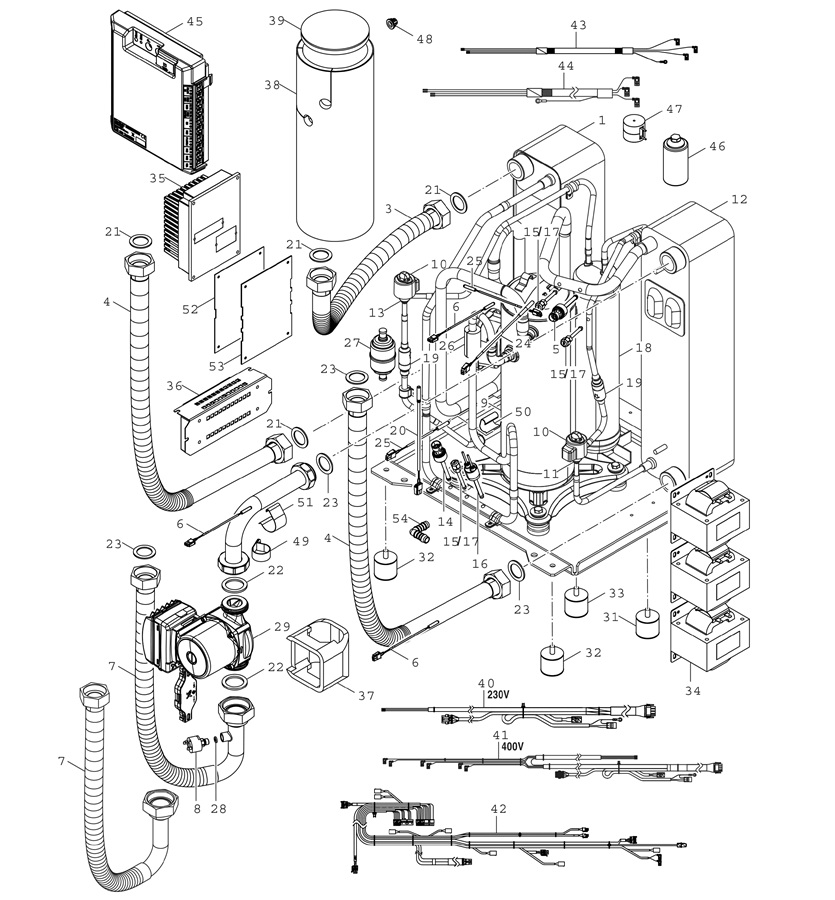

Explosionszeichnungen für Bosch Compress 7800i LW 12 MF
Klicken Sie auf eine Zeichnung, um sie zu vergrößern. Die Positionsnummern finden Sie bei jedem Ersatzteil.
Fehlercode bei Bosch Compress 7800i LW 12 MF? Dieser Ersatzteiltyp gehört dazu
Häufige Bosch-Fehlercodes und der Ersatzteiltyp, der meist die Ursache ist; die Ersatzteile dieses Modells finden Sie oben.
| Code | Was ist los | Ersatzteiltyp |
|---|---|---|
| 2P564 | Temperaturanstieg am Temperaturfühler zu schnell ( > 70 K/min). | Sensoren und Fühler |
| 281 B | Umwälzpumpe blockiert oder Luft in der Umwälzpumpe | Pumpen |
| 317 V | Kurzschluss Abgastemperaturfühler | Sensoren und Fühler |
| 318 V | Unterbrechung Abgastemperaturfühler | Sensoren und Fühler |
| 815 W | Temperaturfühler offener Verteiler defekt | Sensoren und Fühler |
| 1019 W | Falscher Pumpentyp erkannt | Pumpen |
Ohne Gewähr: Derselbe Code kann je nach Situation eine andere Ursache haben.
