Nefit (Bosch) Monoblock IDU 13-17 onderdelen
Kurz gesagt
Instalpunt levert 64 originele onderdelen voor de Nefit (Bosch) Monoblock IDU 13-17, o.a. sensoren en voelers, temperatuurvoelers en NTC-sensoren, drukschakelaars en drukverschilschakelaars. Bestel direct of haal af in Alblasserdam.
- 64Ersatzteile
- 4Auf Lager
- €7,07Vanaf
- 15Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de Nefit (Bosch) Monoblock IDU 13-17 (warmtepomp)? Hieronder staan alle 64 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →- Sensoren und Fühler 2
- Temperaturfühler und NTC-Sensoren 1
- Druckschalter und Differenzdruckschalter 1
- Pumpen 2
- Dreiwegeventile und Hydroblöcke 1
- Ausdehnungsgefäße 1
- Filter 1
- Klappen und Ventile 1
- Elektrische Bauteile 3
- Kabel und Kabelbäume 10
- Dichtungen 4
- Leitungen, Rohre und Schläuche 12
- Verkleidung und Paneele 4
- Isolierung 1
- Befestigungsmaterial 12
- Overige onderdelen 8
Sensoren en voelers voor de Nefit (Bosch) Monoblock IDU 13-17 (2) alle Nefit (Bosch) sensoren en voelers →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Temperatursensor NTC 1000 mm R40 1000 mm R40 | 8020304 fabr.nr. 8738206065 | €48,14 | Auf Lager | Bekijk & bestel |
| Nefit Temperatursensor NTC 200 mm r40 Molex | 8020301 fabr.nr. 87337026360 | €57,98 | Bestellartikel | Bekijk & bestel |
Temperatuurvoelers en NTC-sensoren voor de Nefit (Bosch) Monoblock IDU 13-17 (1) alle Nefit (Bosch) temperatuurvoelers en NTC-sensoren →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Außentemperaturfühler | 8020026 fabr.nr. 8738203521 | €58,96 | Auf Lager | Bekijk & bestel |
Drukschakelaars en drukverschilschakelaars voor de Nefit (Bosch) Monoblock IDU 13-17 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit drukverschilschakelaar | 8021066 fabr.nr. 87160120020 | €85,51 | Bestellartikel | Bekijk & bestel |
Pompen voor de Nefit (Bosch) Monoblock IDU 13-17 (2) alle Nefit (Bosch) pompen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit pomp | 8020551 fabr.nr. 87186458660 | €489,72 | Bestellartikel | Bekijk & bestel |
| Nefit Pumpe UPMgeo 25-85 130 | 8020527 fabr.nr. 87186455730 | €598,88 | Bestellartikel | Bekijk & bestel |
Driewegkleppen en hydrobloks voor de Nefit (Bosch) Monoblock IDU 13-17 (1) alle Nefit (Bosch) driewegkleppen en hydrobloks →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit driewegklep G1.1/4" | 8021490 fabr.nr. 87185908080 | €308,76 | Bestellartikel | Bekijk & bestel |
Expansievaten voor de Nefit (Bosch) Monoblock IDU 13-17 (1) alle Nefit (Bosch) expansievaten →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Ausdehnungsgefäß 8 Liter | 8021046 fabr.nr. 87054070060 | €183,86 | Bestellartikel | Bekijk & bestel |
Filters voor de Nefit (Bosch) Monoblock IDU 13-17 (1) alle Nefit (Bosch) filters →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Wasserfilter DN25 | 8020139 fabr.nr. 8733702122 | €17,65 | Auf Lager | Bekijk & bestel |
Kleppen en ventielen voor de Nefit (Bosch) Monoblock IDU 13-17 (1) alle Nefit (Bosch) kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit keerklep | 8020857 fabr.nr. 87185050200 | €33,39 | Bestellartikel | Bekijk & bestel |
Elektrische onderdelen voor de Nefit (Bosch) Monoblock IDU 13-17 (3) alle Nefit (Bosch) elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Feinsicherung (10x) | 8021201 fabr.nr. 87160109140 | €53,06 | Bestellartikel | Bekijk & bestel |
| Nefit Kabelclip (10x) | 8020865 fabr.nr. 87199053350 | €93,38 | Bestellartikel | Bekijk & bestel |
| Nefit relais t.b.v. Auris | 8020033 fabr.nr. 87172010480 | €61,91 | Bestellartikel | Bekijk & bestel |
Kabels en kabelbomen voor de Nefit (Bosch) Monoblock IDU 13-17 (10) alle Nefit (Bosch) kabels en kabelbomen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Kabel Molex 4 m | 8020899 fabr.nr. 8738206161 | €48,14 | Auf Lager | Bekijk & bestel |
| Nefit Steckverbinderset | 8021163 fabr.nr. 8738206040 | €88,46 | Bestellartikel | Bekijk & bestel |
| Nefit Kabel BB-Tool | 8020910 fabr.nr. 87185963300 | €31,42 | Bestellartikel | Bekijk & bestel |
| Nefit Kabelbefestigung (10 Stück) | 8020909 fabr.nr. 87185794450 | €21,59 | Bestellartikel | Bekijk & bestel |
| Nefit Kabel licht | 8020900 fabr.nr. 87185910930 | €33,39 | Bestellartikel | Bekijk & bestel |
| Nefit Kabel Pumpe | 8020898 fabr.nr. 87185910180 | €51,09 | Bestellartikel | Bekijk & bestel |
| Nefit Kabelsatz Sensor | 8020896 fabr.nr. 87185892920 | €62,89 | Bestellartikel | Bekijk & bestel |
| Nefit Kabelsatz Comfort | 8020894 fabr.nr. 87185892900 | €83,55 | Bestellartikel | Bekijk & bestel |
| Nefit Kabel smart GRID | 8020893 fabr.nr. 87185964310 | €30,44 | Bestellartikel | Bekijk & bestel |
| Nefit Kabelbaum HL | 8020873 fabr.nr. 87185892930 | €30,44 | Bestellartikel | Bekijk & bestel |
Pakkingen en afdichtingen voor de Nefit (Bosch) Monoblock IDU 13-17 (4) alle Nefit (Bosch) pakkingen en afdichtingen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Dichtung (10x) | 8021337 fabr.nr. 87101031640 | €27,49 | Bestellartikel | Bekijk & bestel |
| Nefit Dichtung 15.0 x 10.0 x 1.0 | 8021334 fabr.nr. 87161409210 | €23,55 | Bestellartikel | Bekijk & bestel |
| Nefit Dichtung (10 Stück) G 1.1/4" | 8020612 fabr.nr. 87186424820 | €43,22 | Bestellartikel | Bekijk & bestel |
| Nefit Dichtung (10 Stück) G 1.1/2" | 8020611 fabr.nr. 87186423670 | €54,04 | Bestellartikel | Bekijk & bestel |
Leidingen, buizen en slangen voor de Nefit (Bosch) Monoblock IDU 13-17 (12) alle Nefit (Bosch) leidingen, buizen en slangen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Anschlussstück Terminal Cross | 8021440 fabr.nr. 87185895380 | €10,77 | Bestellartikel | Bekijk & bestel |
| Nefit Adapter | 8021412 fabr.nr. 87186454830 | €88,46 | Bestellartikel | Bekijk & bestel |
| Nefit Bypassleitung | 8021197 fabr.nr. 87186421580 | €56,99 | Bestellartikel | Bekijk & bestel |
| Nefit flexible slang | 8021017 fabr.nr. 87186451990 | €43,22 | Bestellartikel | Bekijk & bestel |
| Nefit pijp | 8020593 fabr.nr. 87186452310 | €243,85 | Bestellartikel | Bekijk & bestel |
| Nefit pijp | 8020587 fabr.nr. 87186452340 | €198,61 | Bestellartikel | Bekijk & bestel |
| Nefit pijp | 8020586 fabr.nr. 87186452360 | €187,79 | Bestellartikel | Bekijk & bestel |
| Nefit pijp | 8020598 fabr.nr. 87186453890 | €263,52 | Bestellartikel | Bekijk & bestel |
| Nefit pijp | 8020584 fabr.nr. 87186453900 | €143,54 | Bestellartikel | Bekijk & bestel |
| Nefit Rohr Pumpe | 8020565 fabr.nr. 87186455310 | €152,39 | Bestellartikel | Bekijk & bestel |
| Nefit Rohr Pumpe_hc | 8020563 fabr.nr. 87186454260 | €143,54 | Bestellartikel | Bekijk & bestel |
| Nefit Schlauch L = 315 mm | 8020377 fabr.nr. 87186418790 | €52,07 | Bestellartikel | Bekijk & bestel |
Beplating en panelen voor de Nefit (Bosch) Monoblock IDU 13-17 (4) alle Nefit (Bosch) beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit aansluitplaat | 8021446 fabr.nr. 87376007100 | €48,14 | Bestellartikel | Bekijk & bestel |
| Nefit Steuerplatine | 8020319 fabr.nr. 87186459000 | €132,72 | Bestellartikel | Bekijk & bestel |
| Nefit Seitenwand LHS | 8020087 fabr.nr. 87186458490 | €83,55 | Bestellartikel | Bekijk & bestel |
| Nefit Seitenwand RHS | 8020084 fabr.nr. 87186458440 | €83,55 | Bestellartikel | Bekijk & bestel |
Isolatie voor de Nefit (Bosch) Monoblock IDU 13-17 (1) alle Nefit (Bosch) isolatie →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Nefit Isolierset | 8020917 fabr.nr. 87186467620 | €45,19 | Bestellartikel | Bekijk & bestel |
Bevestigingsmateriaal voor de Nefit (Bosch) Monoblock IDU 13-17 (12) alle Nefit (Bosch) bevestigingsmateriaal →
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Bosch Schraube 87134030120 | 8180132 fabr.nr. 87134030120 | €21,59 | Bestellartikel | Bekijk & bestel |
| Nefit Schraube 87160109070, 10 Stück | 8020417 fabr.nr. 87160109070 | €23,55 | Bestellartikel | Bekijk & bestel |
| Nefit Schraube (10 Stück) M6 x 10 mm | 8020435 fabr.nr. 87134011020 | €62,89 | Bestellartikel | Bekijk & bestel |
| Nefit Schraube (10 Stück) M5 x 15 mm | 8020437 fabr.nr. 87134011090 | €27,49 | Bestellartikel | Bekijk & bestel |
| Nefit Schraube M4x6mm (10 Stück) | 8020441 fabr.nr. 87199051460 | €10,77 | Bestellartikel | Bekijk & bestel |
| Nefit borgveer (10x) | 8021237 fabr.nr. 87112000160 | €25,52 | Bestellartikel | Bekijk & bestel |
| Nefit Halter | 8020971 fabr.nr. 87186437470 | €30,44 | Bestellartikel | Bekijk & bestel |
| Nefit klem (10 stuks) | 8020826 fabr.nr. 87112000240 | €43,22 | Bestellartikel | Bekijk & bestel |
| Nefit klem (5 stuks) | 8020821 fabr.nr. 87186454820 | €10,77 | Bestellartikel | Bekijk & bestel |
| Nefit klem (5 stuks) | 8020822 fabr.nr. 87186454840 | €21,59 | Bestellartikel | Bekijk & bestel |
| Nefit Klemmfeder (10 Stück) | 8020809 fabr.nr. 87146060160 | €29,45 | Bestellartikel | Bekijk & bestel |
| Nefit Montageset m8x30 | 8020699 fabr.nr. 29180602460 | €41,26 | Bestellartikel | Bekijk & bestel |
Overige onderdelen voor de Nefit (Bosch) Monoblock IDU 13-17 (8)
| Onderdeel | Artikelnr. / fabr.nr. | Preis | Voorraad | |
|---|---|---|---|---|
| Bosch Elektroheizung 9 kW 8738213805 | 10741067 fabr.nr. 8738213805 | €1.135,86 | Bestellartikel | Bekijk & bestel |
| Nefit fabrieksmerk Nefit | 8029226 fabr.nr. 871861919A0 | €48,14 | Bestellartikel | Bekijk & bestel |
| Nefit Kabelbaum hy-co | 8020861 fabr.nr. 87185892910 | €65,84 | Bestellartikel | Bekijk & bestel |
| Nefit leidinggroep | 8020768 fabr.nr. 87186455190 | €198,61 | Bestellartikel | Bekijk & bestel |
| Nefit Kabeldurchführungs-Set | 8020599 fabr.nr. 87376010950 | €83,55 | Bestellartikel | Bekijk & bestel |
| Nefit für Wand oben | 8020163 fabr.nr. 87186458470 | €62,89 | Bestellartikel | Bekijk & bestel |
| Nefit für Wand unten | 8020157 fabr.nr. 87186458530 | €53,06 | Bestellartikel | Bekijk & bestel |
| Nefit vlotterontluchter | 8020177 fabr.nr. 87160126280 | €67,81 | Bestellartikel | Bekijk & bestel |

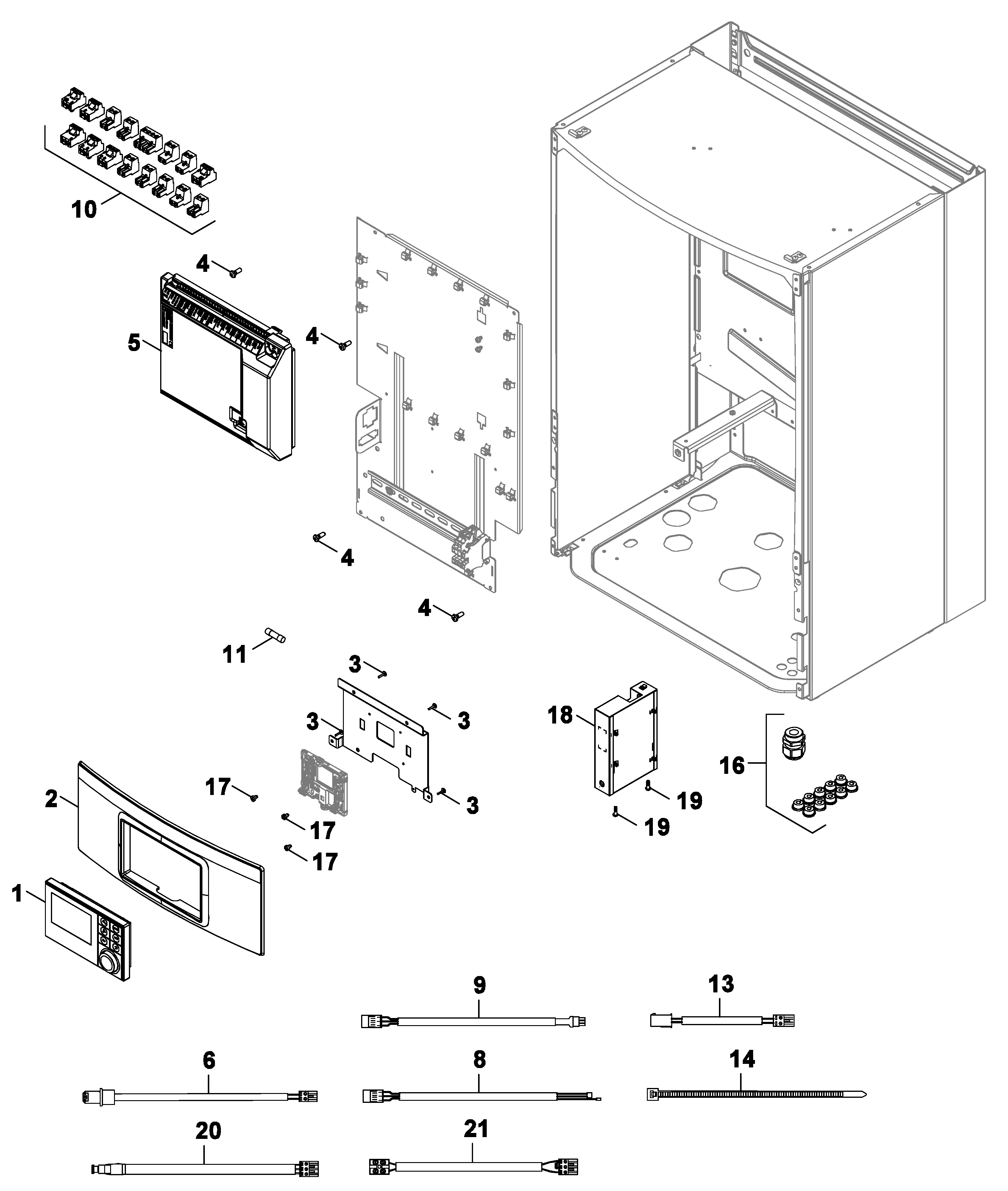

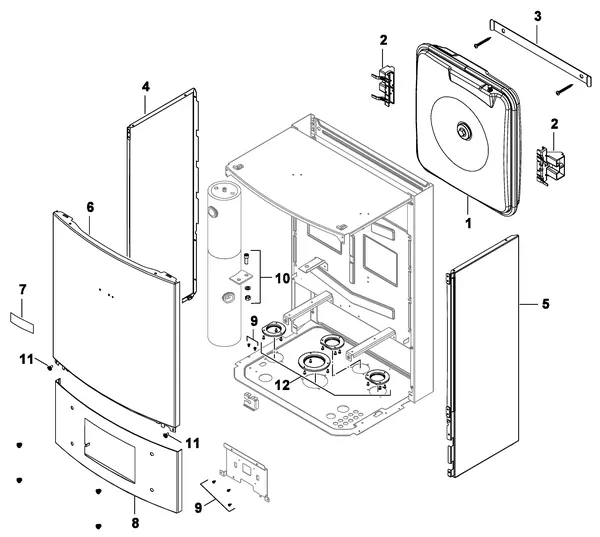

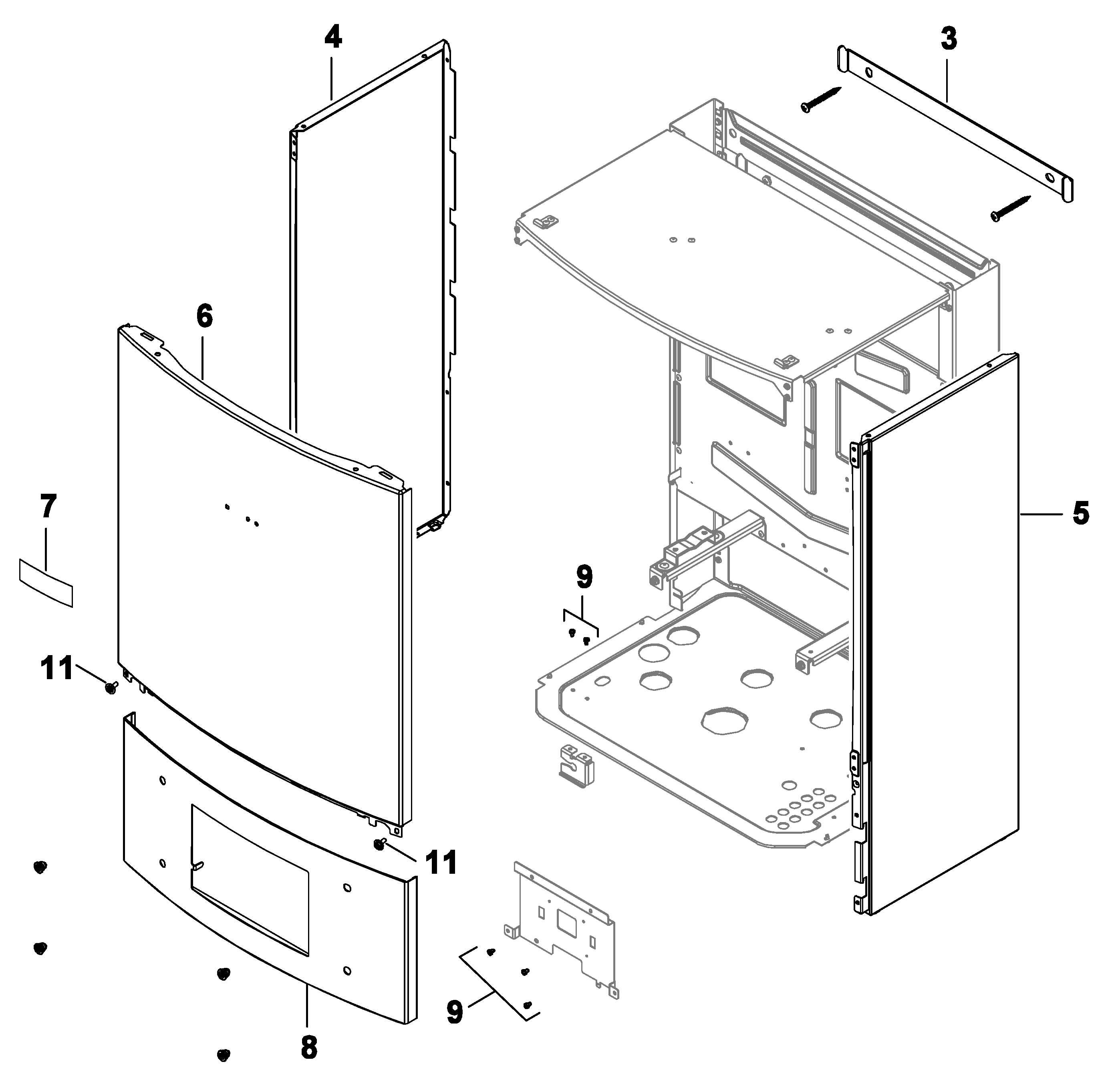

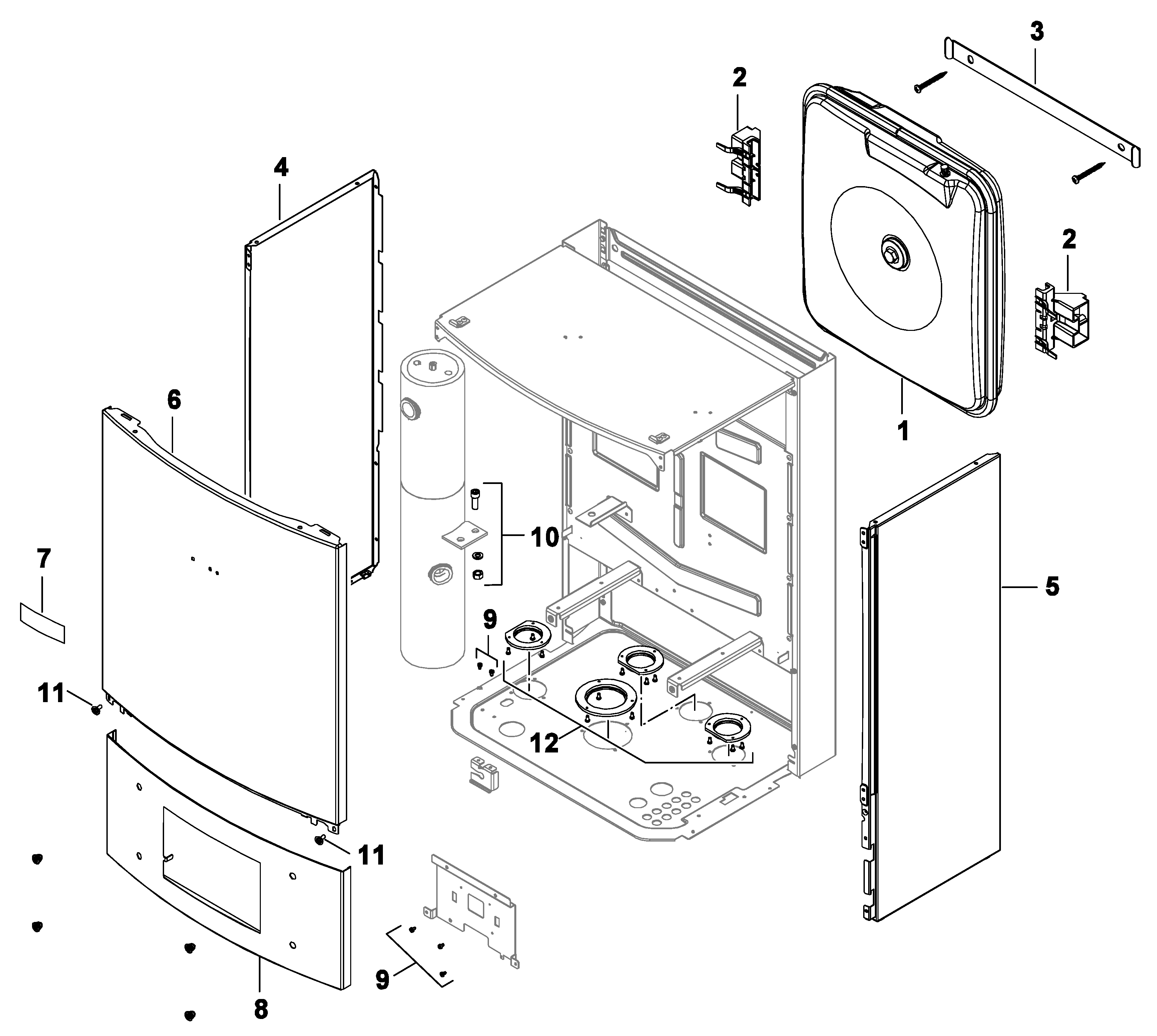

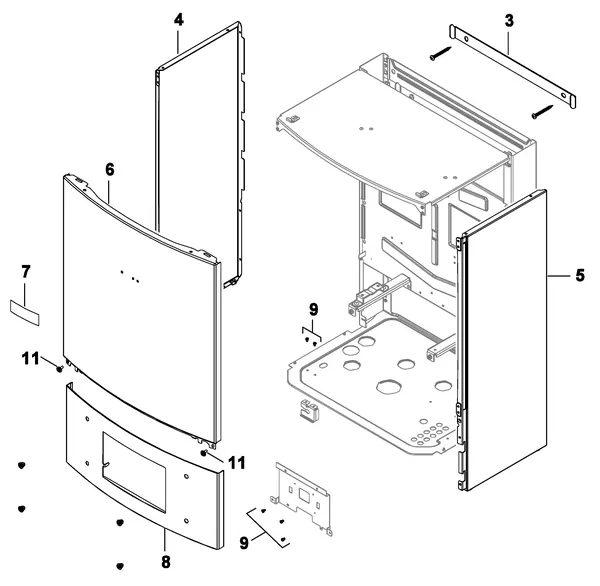

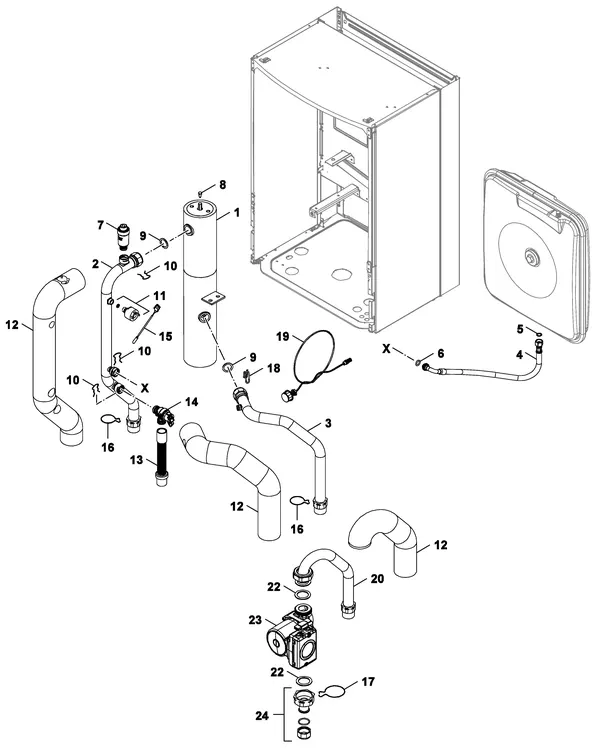

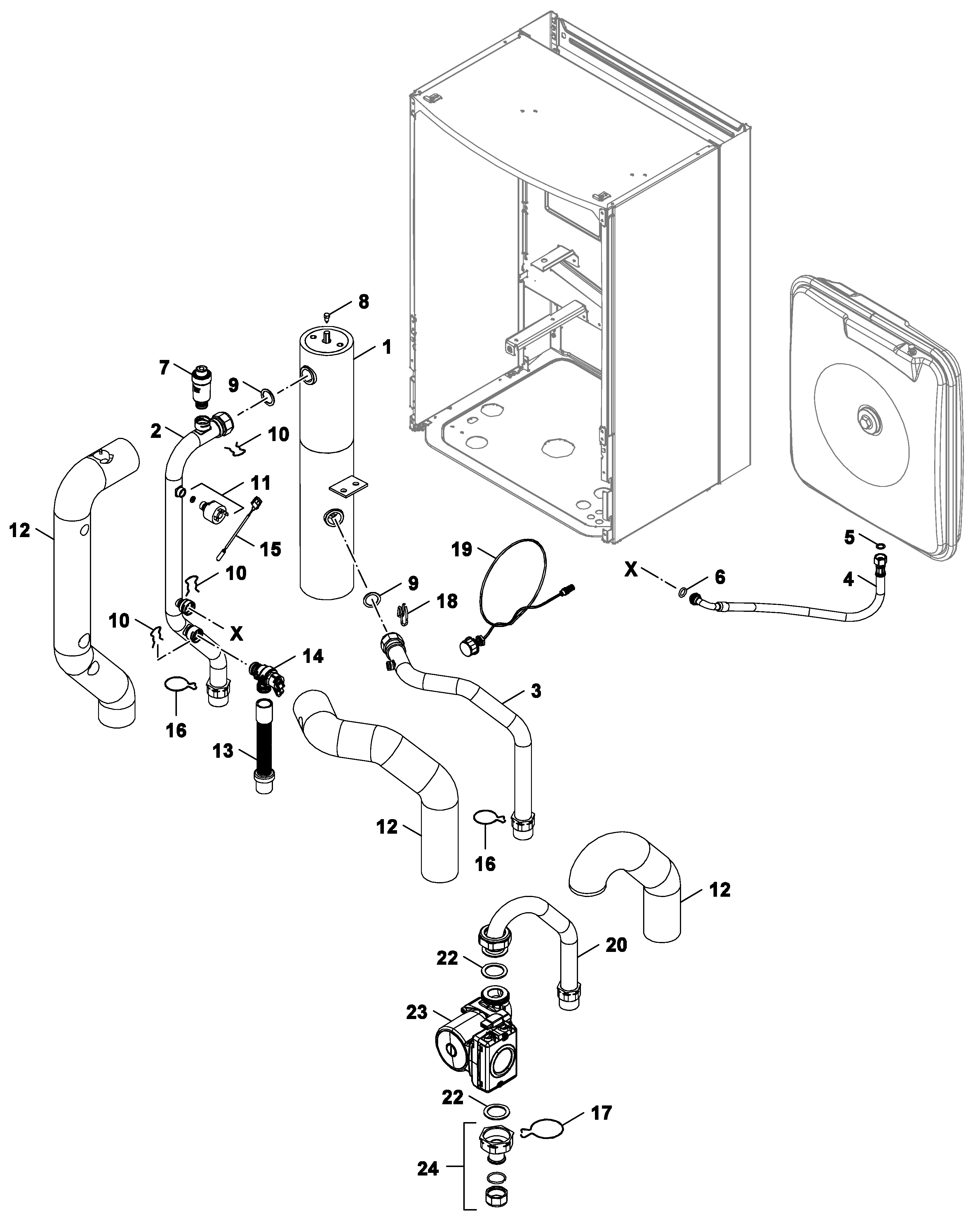

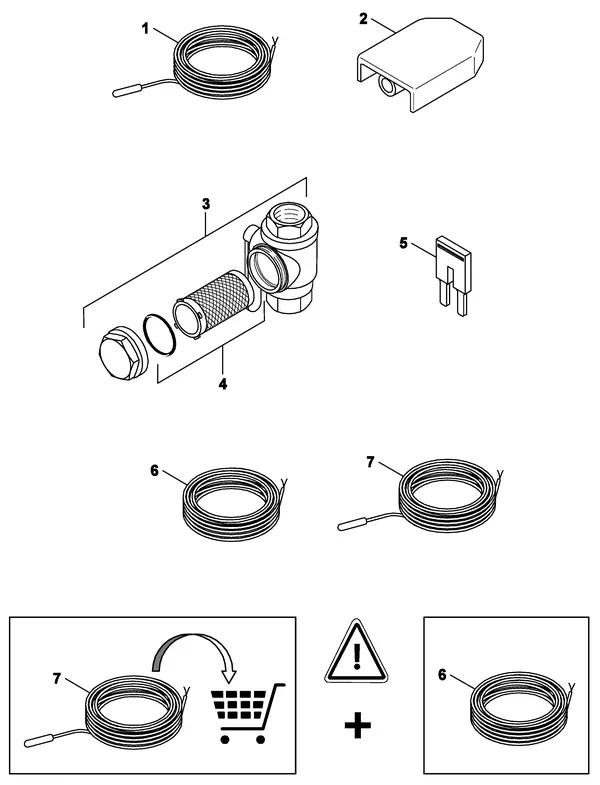

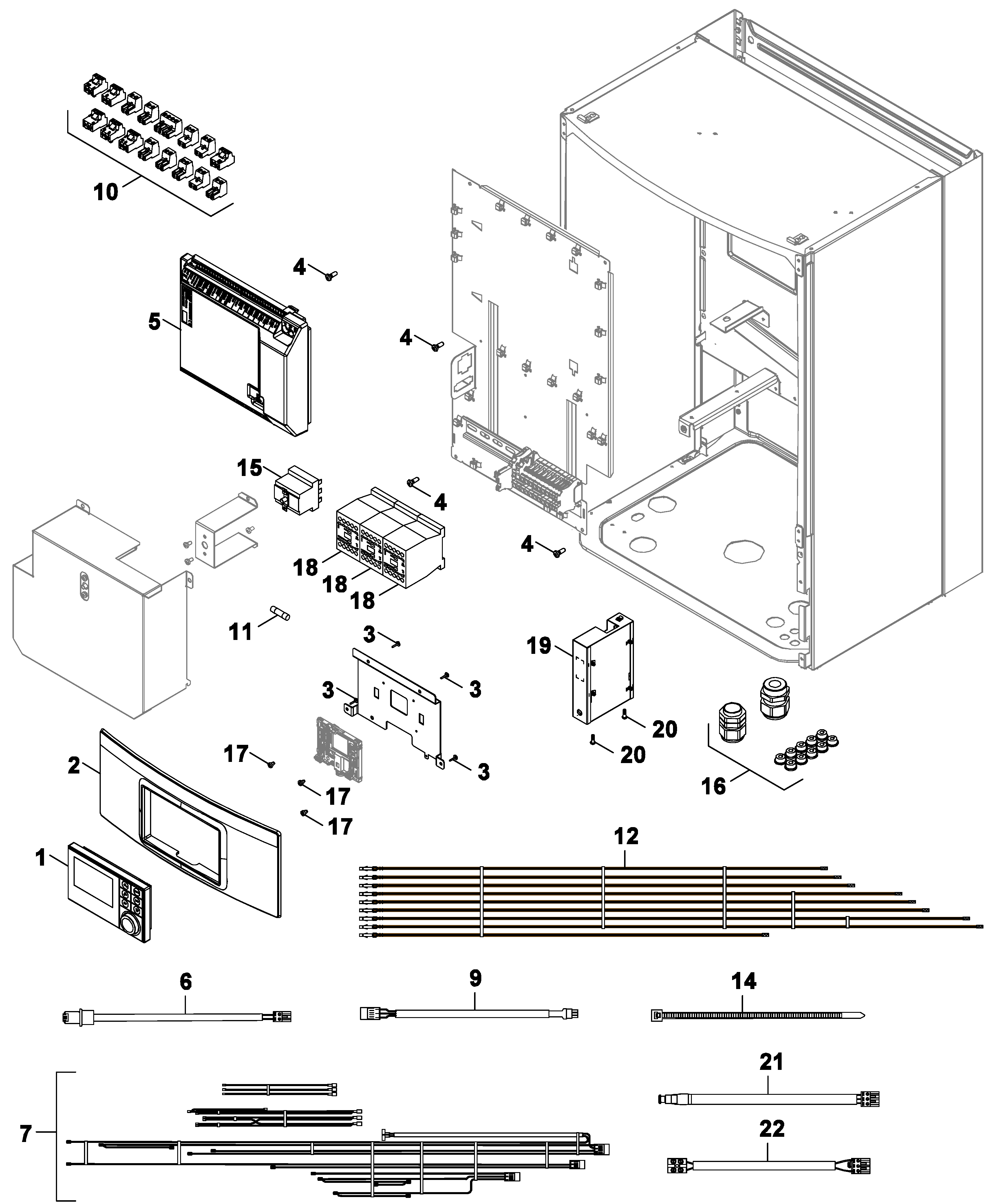

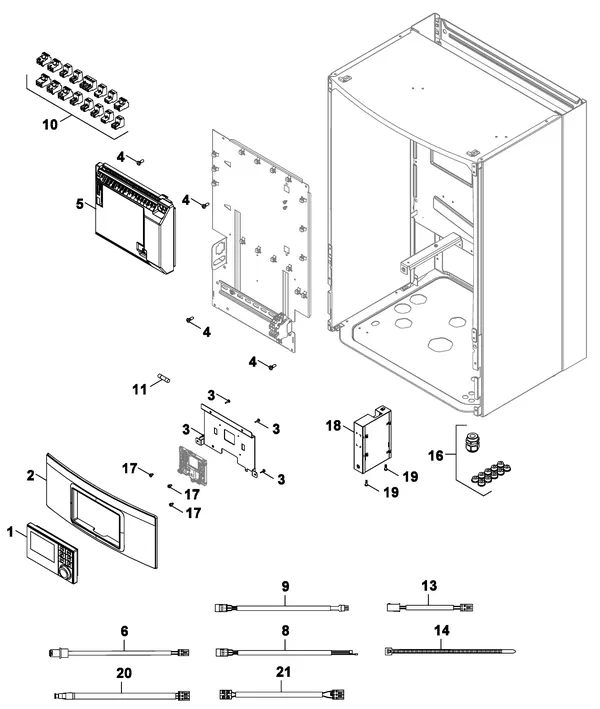

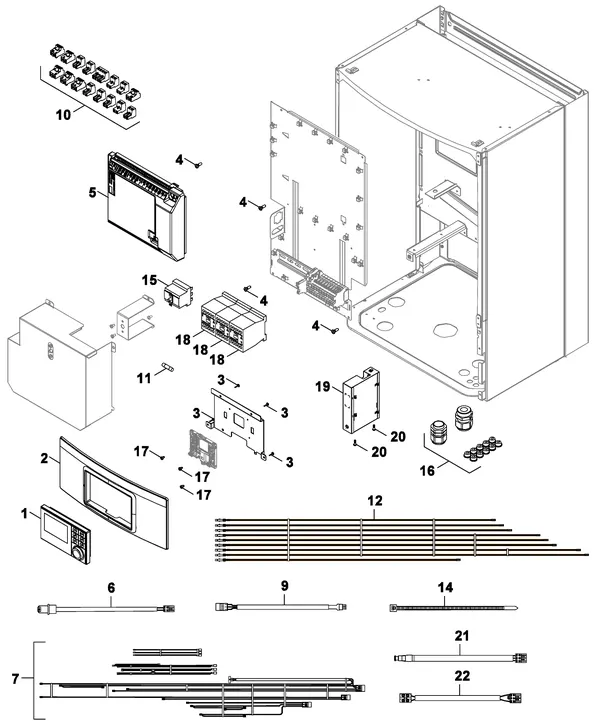

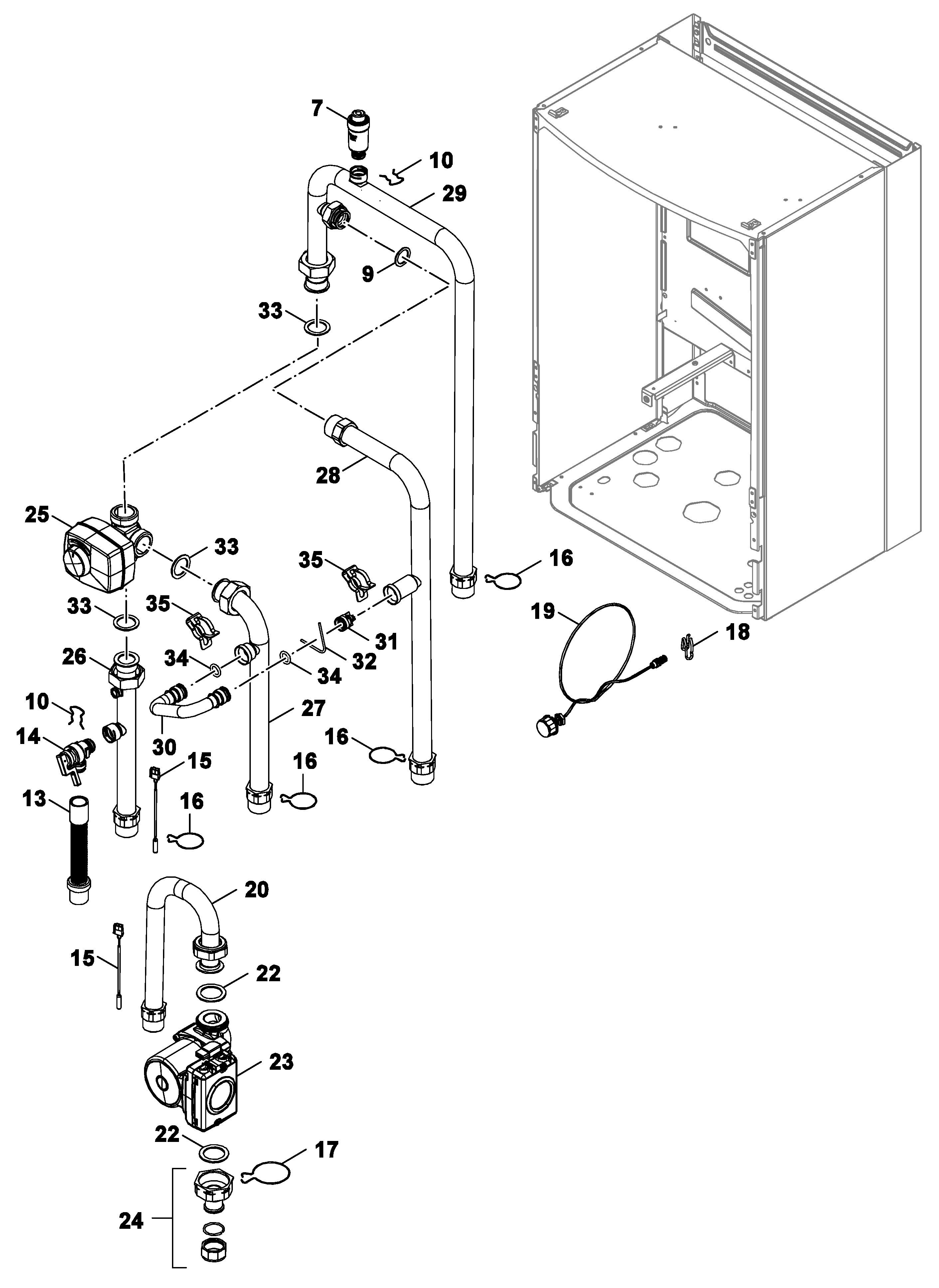

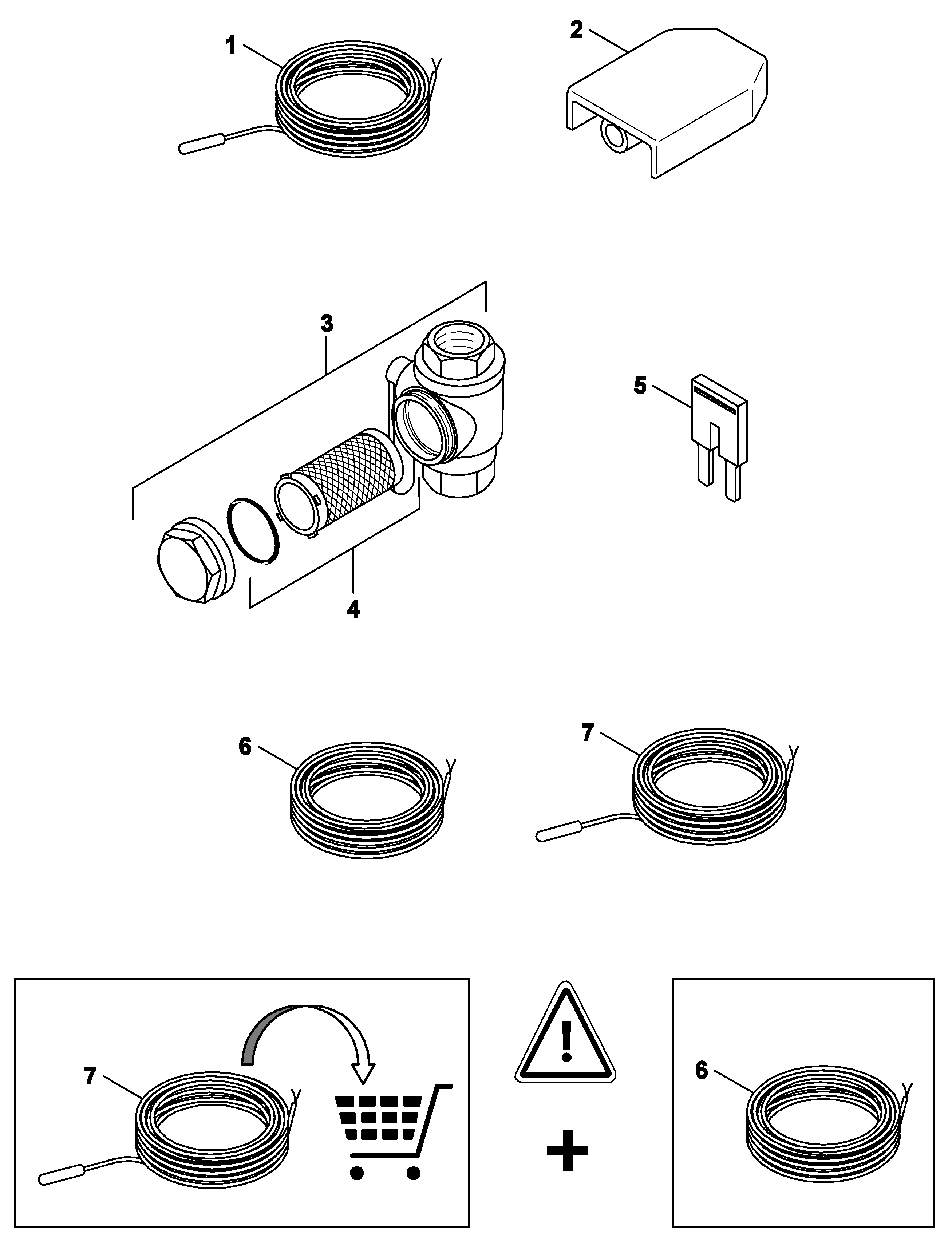

Tekeningen van de Nefit (Bosch) Monoblock IDU 13-17
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je Nefit (Bosch) Monoblock IDU 13-17? Dit onderdeeltype hoort erbij
Veelvoorkomende Nefit (Bosch)-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven.
| Code | Was ist los | Ersatzteiltyp |
|---|---|---|
| 0Y 276 | Der Vorlauftemperaturfühler hat eine Temperatur von über 95°C gemessen. | Sensoren und Fühler |
| 0Y 277 | Der Sicherheitstemperaturfühler hat eine Temperatur von über 95°C gemessen. | Sensoren und Fühler |
| 0Y 285 | Der Rücklauftemperaturfühler hat eine Temperatur von über 95°C gemessen. | Sensoren und Fühler |
| 1A 316 | Der Abgastemperaturfühler hat eine zu hohe Temperatur gemessen. | Sensoren und Fühler |
| 1P 346 | Die Temperatur am Abgastemperaturfühler steigt zu schnell. | Sensoren und Fühler |
| 1U 317 | Die Kontakte des Abgastemperaturfühlers sind kurzgeschlossen. | Sensoren und Fühler |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere Nefit (Bosch) warmtepomp-modellen
- Nefit (Bosch) Auris E C4 OS 41
- Nefit (Bosch) Auris E C5 OS 34
- Nefit (Bosch) Auris E C7 OS 41
- Nefit (Bosch) A/W binnenunit 16.0 B 54
- Nefit (Bosch) A/W binnenunit 16.0 E 55
- Nefit (Bosch) A/W binnenunit 8.0 B 56
- Nefit (Bosch) A/W binnenunit 8.0 E 56
- Nefit (Bosch) IDU Split 2-6 B 64
- Nefit (Bosch) IDU Split 2-6 E 62
- Nefit (Bosch) IDU Split 2-6 T 49
- Nefit (Bosch) IDU Split 2-6 TS 51
- Nefit (Bosch) IDU Split 8-15 B 58
← Alle Nefit (Bosch) onderdelen
Häufige Fragen
Welke onderdelen zijn er voor de Nefit (Bosch) Monoblock IDU 13-17?
In de catalogus staan 64 originele onderdelen voor de Nefit (Bosch) Monoblock IDU 13-17, waaronder sensoren en voelers, temperatuurvoelers en NTC-sensoren, drukschakelaars en drukverschilschakelaars, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een sensor voor de Nefit (Bosch) Monoblock IDU 13-17?
De sensoren en voelers voor dit model kosten €55,26 inclusief btw. Bekijk de tabel "Sensoren en voelers" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de Nefit (Bosch) Monoblock IDU 13-17 op voorraad?
4 van de 64 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de Nefit (Bosch) Monoblock IDU 13-17?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de Nefit (Bosch) Monoblock IDU 13-17. Geeft je toestel een storingscode? Kijk in het overzicht van storingscodes voor het bijbehorende onderdeeltype.
Zijn dit originele Nefit (Bosch)-onderdelen?
Ja. Alle 64 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Nefit (Bosch) Monoblock IDU 13-17, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de Nefit (Bosch) Monoblock IDU 13-17?
De onderdelen voor de Nefit (Bosch) Monoblock IDU 13-17 lopen van €7,07 tot €1.535,81 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
